1、定義

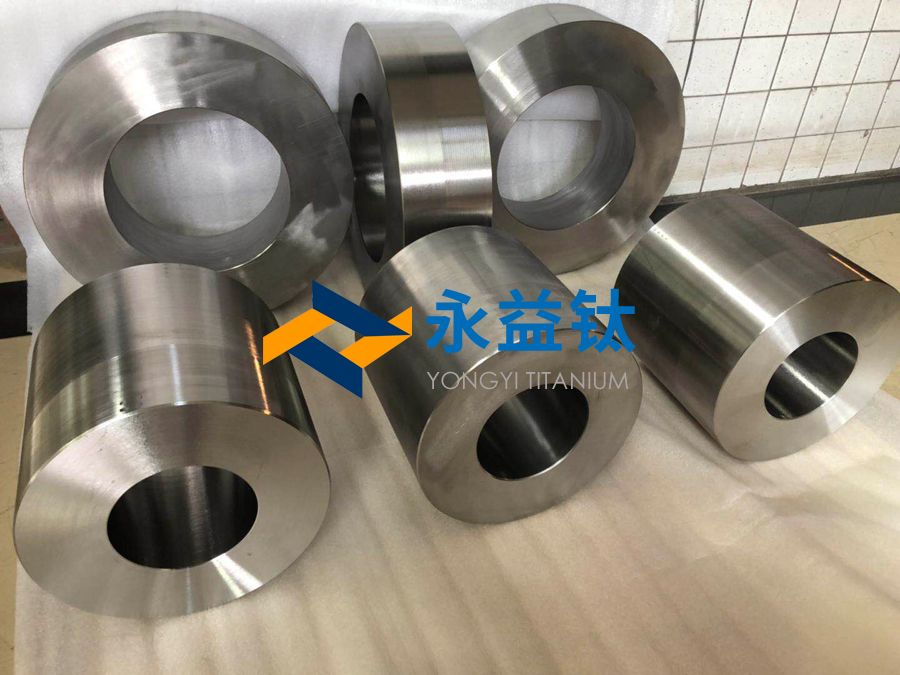

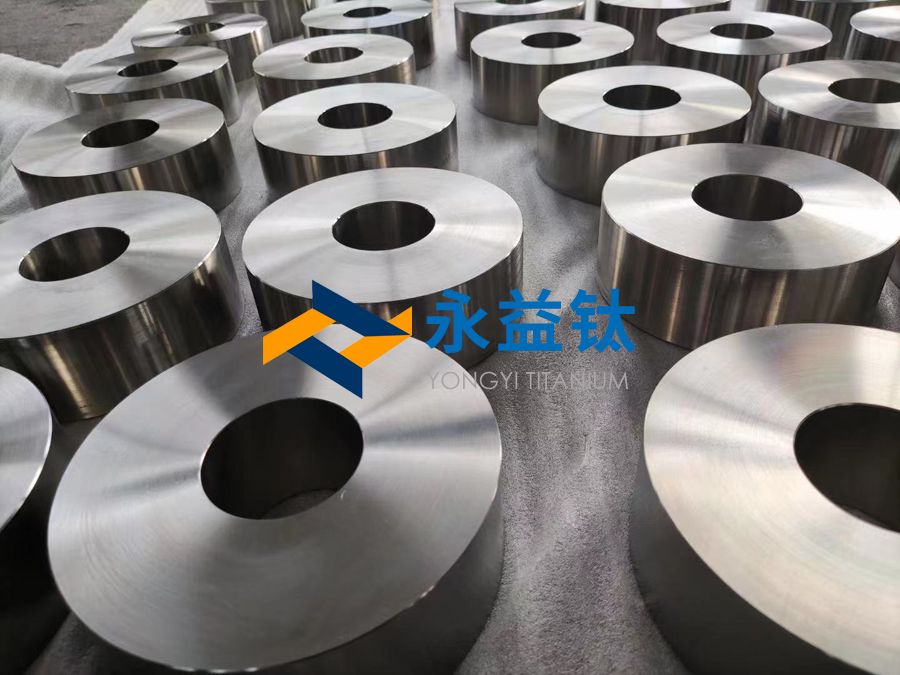

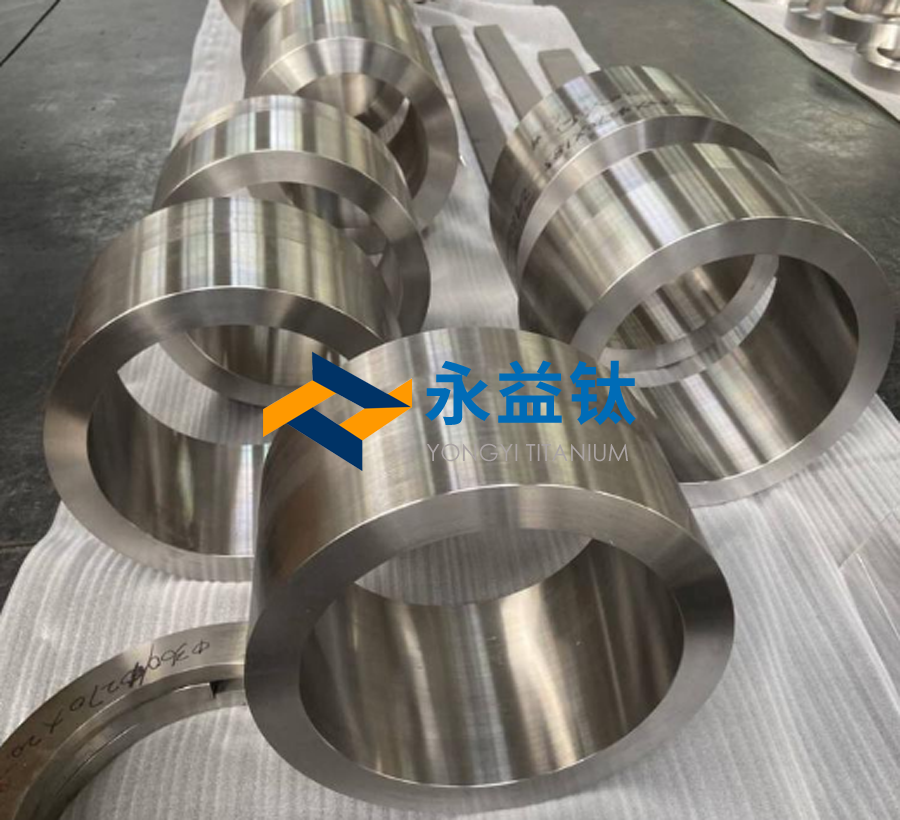

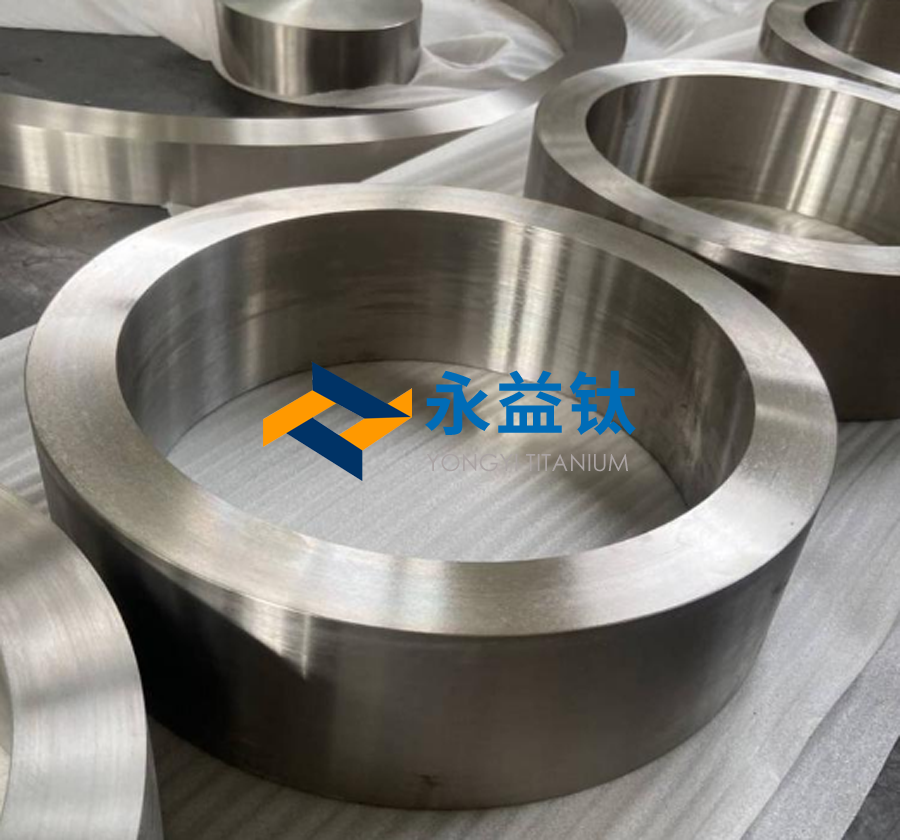

鈦環是航空發動機中使用的環形鈦合金部件，通常作為壓氣機機匣、渦輪盤、密封環等關鍵結構件，需承受高溫、離心力、振動等復雜載荷，同時要求高精度、輕量化和長壽命。
2、材質
主流合金：
TC4（Ti-6Al-4V）：通用型α+β合金，適用于中溫、高強結構件（如低壓壓氣機機匣）。
Ti-6242（Ti-6Al-2Sn-4Zr-2Mo）：耐高溫β合金，用于高壓壓氣機或渦輪區域。
Ti-17（Ti-5Al-2Sn-2Zr-4Mo-4Cr）：高強β合金，適合高應力渦輪盤和密封環。
Ti-6Al-2Sn-4Zr-6Mo（Ti-6-2-4-6）：超高強度合金，用于先進發動機的薄壁環件。
3、性能特點
輕量化：密度低（4.5 g/cm3），相比鋼制環件減重40%以上。
高溫穩定性：耐溫范圍300–550℃，部分合金短時可耐受600℃。
抗疲勞性：循環載荷下裂紋擴展速率低，適合高頻振動環境。
低熱膨脹系數：與鎳基合金配合使用時熱匹配性更優。
高比剛度：在薄壁設計中可保持結構穩定性。
4、執行標準
國際標準：
AMS 4928（Ti-6Al-4V環件規范）
ASTM B381（鈦合金鍛件）
GE S-500（航空發動機環件特殊技術要求）
中國標準：
HB 5462（航空用鈦合金環形件技術條件）
GJB 2744A（軍用鈦合金鍛件規范）
5、加工工藝
軋環成型：
徑向軋制：通過徑-軸向軋環機成型，控制壁厚均勻性（公差±0.5mm）。
超塑性成形：針對復雜截面環件（如帶加強筋的機匣），需加熱至β相區（900–950℃）。
熱處理：
β退火（如Ti-6Al-4V：955℃固溶后空冷+時效）。
精密加工：
車削：使用PCD刀具（聚晶金剛石）降低切削溫度。
電解加工（ECM）：處理難切削區域（如鈦合金薄壁環內腔）。
表面強化：
激光沖擊強化（LSP）：提升表面殘余壓應力，延長疲勞壽命。
6、關鍵技術
組織均勻性控制：采用熱等靜壓（HIP）消除內部孔隙。
殘余應力調控：通過振動時效或深冷處理減少加工變形。
薄壁環件變形抑制：多工位夾具配合自適應加工策略。
無損檢測：
超聲波相控陣（PAUT）檢測內部缺陷。
熒光滲透檢測（FPI）表面微裂紋。
7. 加工流程
坯料制備：真空自耗電弧熔煉（VAR）制成鈦錠。
預成型：多向鍛造開坯為環形毛坯。
軋環成型：徑-軸向軋制至近凈尺寸。
熱處理：β相區固溶+時效處理。
機加工：數控車床/銑床精加工至最終尺寸（表面粗糙度Ra≤0.8μm）。
檢測與校形：激光跟蹤儀測量圓度（≤0.05mm），必要時液壓脹形校正。
8、具體應用領域
壓氣機：
高壓/低壓機匣（如CFM56發動機的Ti-6Al-4V機匣環）。
靜子支撐環（Ti-6242合金）。
渦輪：
渦輪盤擋圈（Ti-17合金）。
渦輪密封環（耐高溫涂層處理的Ti-6-2-4-6合金）。
燃燒室：火焰筒安裝環（TA15合金）。
典型型號應用：
LEAP發動機：Ti-6Al-4V高壓壓氣機機匣環。
F119發動機：Ti-6-2-4-6合金渦輪部件環。
| 特性 | 鈦環（Ti-6Al-4V） | 鎳基合金環（Inconel 718） | 復合材料環（CMC） |
| 密度（g/cm3） | 4.5 | 8.2 | 2.0–3.5 |
| 耐溫極限 | 550℃ | 700℃ | 1200℃ |
| 成本 | 中等 | 高 | 極高 |
| 優勢場景 | 中溫輕量化結構 | 高溫高強部件 | 超高溫低密度部件 |
10、未來發展新方向
整體葉環（Blisk/Blring）：通過電子束焊或增材制造將葉片與鈦環一體化，減重15%以上。
梯度材料環：設計成分/組織梯度變化的鈦環（如表面富鉬層增強耐磨性）。
增材制造：
激光粉末床熔融（LPBF）直接制造帶冷卻通道的復雜環件。
電弧增材（WAAM）快速成型大尺寸鈦環（直徑＞2m）。
智能化軋環：基于數字孿生的軋制工藝優化，實時調控軋制力與溫度場。
超低溫加工：液氮冷卻切削技術，解決鈦合金粘刀問題，提升加工效率30%。
總結
鈦環是航空發動機輕量化與高性能設計的關鍵載體，其制造技術融合了材料學、精密加工和數字化工藝。隨著新型合金、增材制造和智能加工技術的發展，鈦環將向更薄壁、更復雜結構（如集成冷卻功能）和更高溫度適應性（如TiAl合金）方向突破，支撐下一代發動機推重比提升至15以上。
