鈦合金精密環(huán)件是以TC4（Ti-6Al-4V，抗拉強度895-1050MPa）、TA2（工業(yè)純鈦，耐濃鹽酸年腐蝕率＜0.002mm）等材料制造的輕量化高性能環(huán)形構(gòu)件，兼具高比強度（TC4達220MPa·cm3/g）、耐極端環(huán)境（耐600℃高溫/100MPa深海壓力）及生物相容性（ISO 10993-5認證，細胞存活率≥85%）三大核心優(yōu)勢。采用真空自耗電弧熔煉（氧含量≤0.18%）結(jié)合等溫模鍛（TC4：950℃±10℃/鍛比≥4）與精密環(huán)軋（壁厚均勻性±0.1mm）工藝成型，經(jīng)固溶時效（TC4）或真空退火（TA2）優(yōu)化組織，表面微弧氧化（膜厚5-10μm，耐蝕性提升5倍）或等離子滲氮（硬度≥800HV）強化，最終實現(xiàn)±0.01mm級加工精度（電解拋光Ra≤0.4μm）。廣泛應用于航空發(fā)動機密封環(huán)（10?次疲勞壽命）、人工髖臼多孔固定環(huán)（孔隙率50%）、核反應堆泵體（耐輻射10?Gy）等場景，較不銹鋼環(huán)減重44%且免腐蝕防護，較鋁合金環(huán)生物兼容性更優(yōu)。未來將融合電子束熔融3D打印（減重30%）、石墨烯超潤滑涂層（摩擦系數(shù)≤0.08）及太空級抗輻射優(yōu)化（-180~250℃熱變形≤0.03%），推動高強度-功能一體化創(chuàng)新。

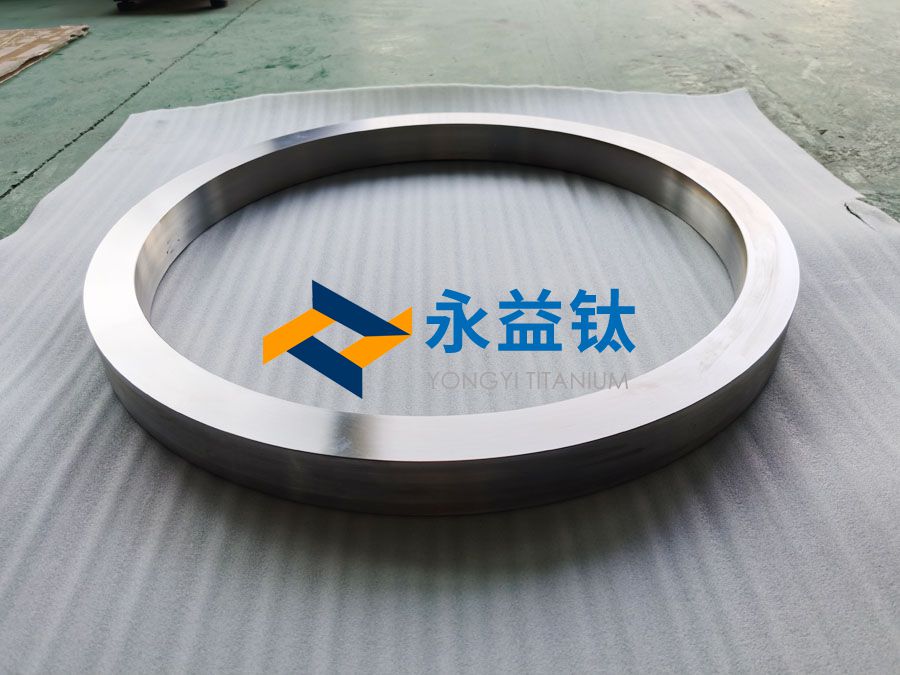

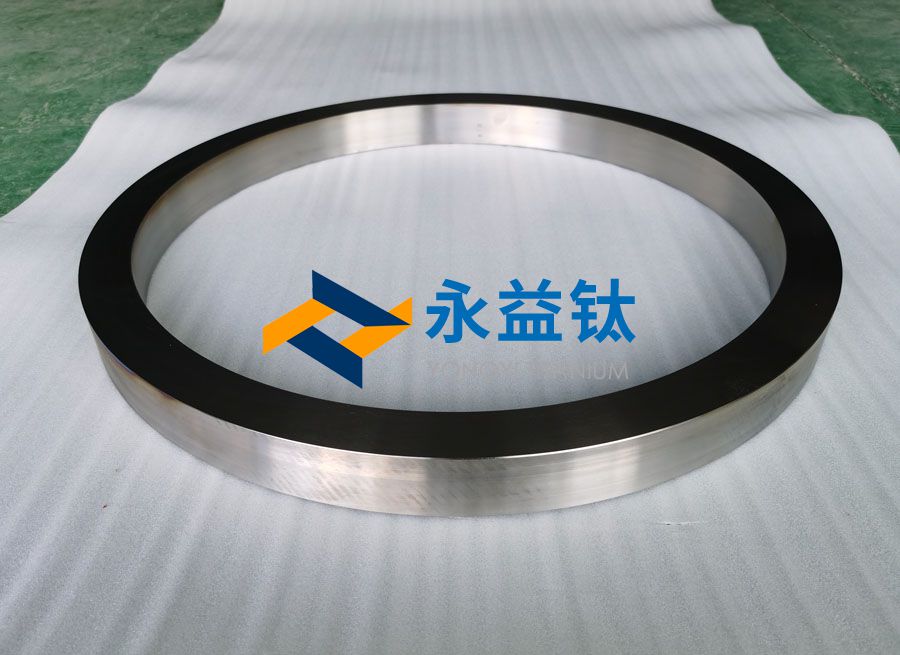

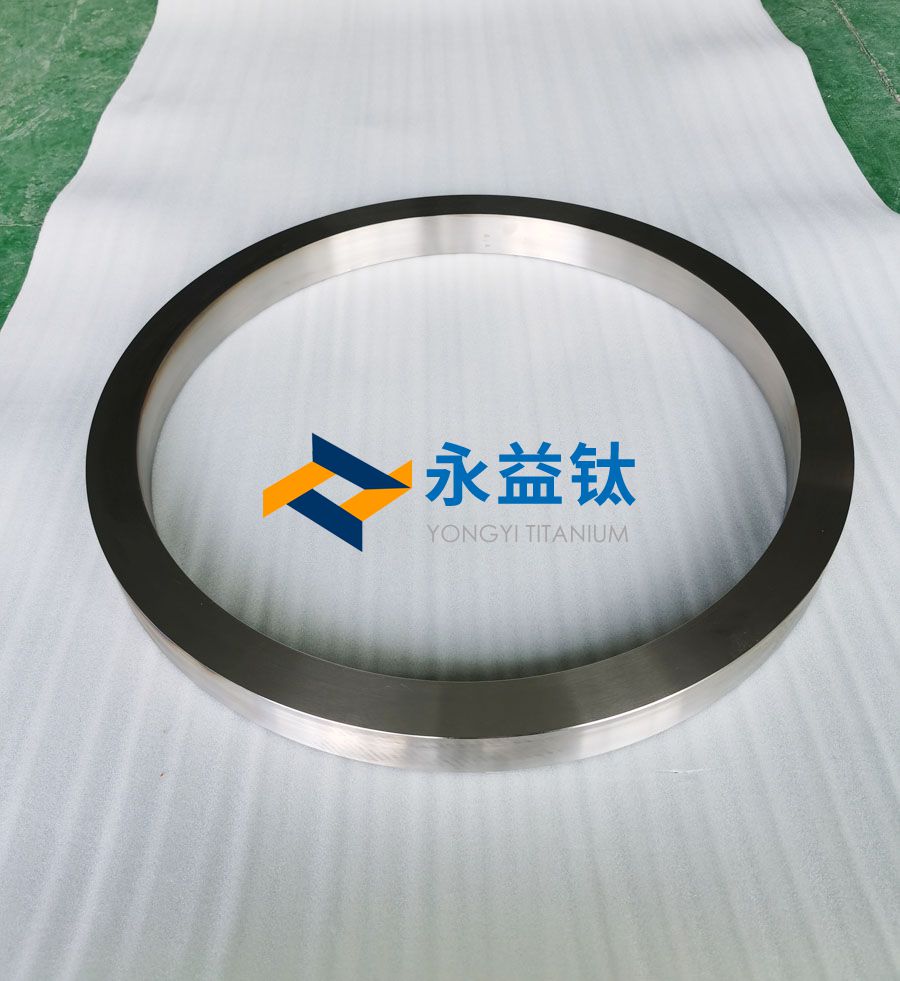

以下是永益鈦對鈦合金環(huán)的系統(tǒng)性技術(shù)說明，按分項表格形式呈現(xiàn)：
一、鈦合金環(huán)定義
| 項目 | 內(nèi)容描述 |
| 產(chǎn)品名稱 | 鈦合金精密環(huán)件 |
| 定義描述 | 采用鈦合金材料制造的環(huán)形結(jié)構(gòu)件，兼具高強度、輕量化及耐腐蝕特性，適用于航空航天、醫(yī)療植入、化工設備等高要求場景 |
| 核心功能 | 高載荷承載、耐極端環(huán)境、生物相容性適配 |
二、材質(zhì)組成
| 類別 | 參數(shù)說明 |
| 常用材質(zhì)牌號 | TC4（Ti-6Al-4V）、TA2（工業(yè)純鈦）、TC11（Ti-6.5Al-3.5Mo-1.5Zr-0.3Si） |
| TC4化學成分 | 質(zhì)量分數(shù)（%） |
| Al | 5.5-6.75 |
| V | 3.5-4.5 |
| Fe | ≤0.30 |
| O? | ≤0.20 |
| Ti | 余量 |
| 物理特性 | |
| 密度 | 4.43 g/cm3（TC4） / 4.51 g/cm3（TA2） |
| 彈性模量 | 110-115 GPa（TC4） / 105 GPa（TA2） |
| 熱導率 | 6.7 W/m·K（TC4, 25℃） / 17 W/m·K（TA2, 25℃） |
三、性能特點
| 特性類型 | 具體表現(xiàn) |
| 力學性能 | |
| 抗拉強度 | 895-1050 MPa（TC4） / 345-550 MPa（TA2） |
| 疲勞壽命 | ≥10?次循環(huán)（TC4, 400MPa應力幅） / ≥5×10?次（TA2, 200MPa應力幅） |
| 耐腐蝕性 | |
| 耐氯化物 | 耐海水腐蝕（年腐蝕率＜0.002mm，TC4） / 耐濃鹽酸（TA2） |
| 生物性能 | |
| 生物相容性 | 通過ISO 10993-5測試（細胞存活率≥85%，TC4 ELI） |
四、執(zhí)行標準
| 標準類型 | 國際標準 | 國內(nèi)標準 |
| 材料標準 | ASTM F136（TC4） | GB/T 13810-2017（TA2） |
| 加工標準 | ISO 13485（醫(yī)療） | HB 5461-2019（航空） |
| 檢測標準 | ASTM E1447（氫含量） | GB/T 5193-2020（探傷） |
五、加工工藝
| 工藝階段 | 技術(shù)要點 |
| 1. 熔煉 | 真空自耗電弧爐（VAR）熔煉，氧含量≤0.18%（TC4） / ≤0.25%（TA2） |
| 2. 鍛造 | 等溫模鍛（TC4：950℃±10℃ / TA2：750℃±20℃），鍛比≥4 |
| 3. 熱處理 | TC4固溶+時效 / TA2真空退火（650℃/2h） |
| 4. 精加工 | 數(shù)控車削（公差±0.01mm）→電解拋光（Ra≤0.4μm） |
| 5. 表面處理 | 微弧氧化（膜厚5-10μm，耐蝕性提升5倍） |
六、關(guān)鍵技術(shù)
| 技術(shù)名稱 | 作用與參數(shù) |
| 精密環(huán)軋 | 徑軸向軋制（壁厚均勻性±0.1mm） |
| 等離子滲氮 | 表面硬度≥800HV，磨損率降低40% |
| 激光增材修復 | 修復缺陷（結(jié)合強度≥母材90%） |
| 殘余應力控制 | 振動時效+深冷處理（應力消除率≥80%） |
七、加工流程
| 序號 | 工序名稱 | 設備與技術(shù) | 質(zhì)量控制點 |
| 1 | 原料檢驗 | 直讀光譜儀（成分偏差≤±0.5%） | 氧/氫含量檢測 |
| 2 | 環(huán)坯制備 | 徑軸向環(huán)軋機（溫度控制±15℃） | 壁厚波動≤0.2mm |
| 3 | 固溶時效 | 真空熱處理爐（TC4：950℃/1h水淬+540℃/4h空冷） | β相含量檢測（金相法） |
| 4 | 精密車削 | 瑞士STAR車床（圓度誤差≤0.005mm） | 三坐標全尺寸掃描 |
| 5 | 表面強化 | 離子滲氮爐（520℃/20h，白亮層厚度10-15μm） | 膜層結(jié)合力≥30MPa |
八、應用領(lǐng)域
| 應用場景 | 具體用途 | 典型規(guī)格參數(shù) |
| 航空航天 | 發(fā)動機壓氣機密封環(huán) | 工作溫度600℃，疲勞壽命≥10?次 |
| 醫(yī)療植入 | 人工髖臼固定環(huán)（多孔結(jié)構(gòu)） | 孔隙率50%，孔徑200-500μm |
| 海洋工程 | 深潛器耐壓連接環(huán) | 耐壓100MPa，抗Cl?腐蝕 |
| 能源裝備 | 核反應堆泵體密封環(huán) | 耐輻射≥10?Gy，泄漏率＜1×10?? Pa·m3/s |
九、與其他材料環(huán)件對比
| 對比項 | 鈦合金環(huán)（TC4） | 不銹鋼環(huán)（316L） | 鋁合金環(huán)（7075） |
| 密度 | 4.43 g/cm3 | 7.98 g/cm3 | 2.81 g/cm3 |
| 比強度 | 220 MPa·cm3/g | 70 MPa·cm3/g | 180 MPa·cm3/g |
| 耐蝕性 | 免防護耐海水 | 需鈍化處理 | 陽極氧化后一般防護 |
| 生物兼容性 | 優(yōu)異（可長期植入） | 差（鎳釋放風險） | 不適用 |
| 成本 | 高 | 中 | 低 |
十、未來發(fā)展新方向
| 方向 | 技術(shù)路徑 |
| 3D打印集成 | 電子束熔融成型（EBM）復雜內(nèi)流道結(jié)構(gòu)（減重30%） |
| 智能監(jiān)測 | 嵌入式光纖傳感器（實時監(jiān)測應力/溫度，數(shù)據(jù)傳輸誤差≤±2%） |
| 超潤滑涂層 | 二硫化鉬/石墨烯復合涂層（摩擦系數(shù)≤0.08） |
| 綠色回收 | 氫化-脫氫再生技術(shù)（氧含量≤0.15%，回收率≥95%） |
| 太空級優(yōu)化 | 抗輻射+耐溫差（-180~250℃）鈦環(huán)（熱變形量≤0.03%） |
以上表格系統(tǒng)梳理了鈦合金環(huán)的全維度技術(shù)參數(shù)與創(chuàng)新趨勢，如需特定應用場景的疲勞測試數(shù)據(jù)或定制化工藝方案，請?zhí)峁┰敿毿枨笳f明。
