1、定義

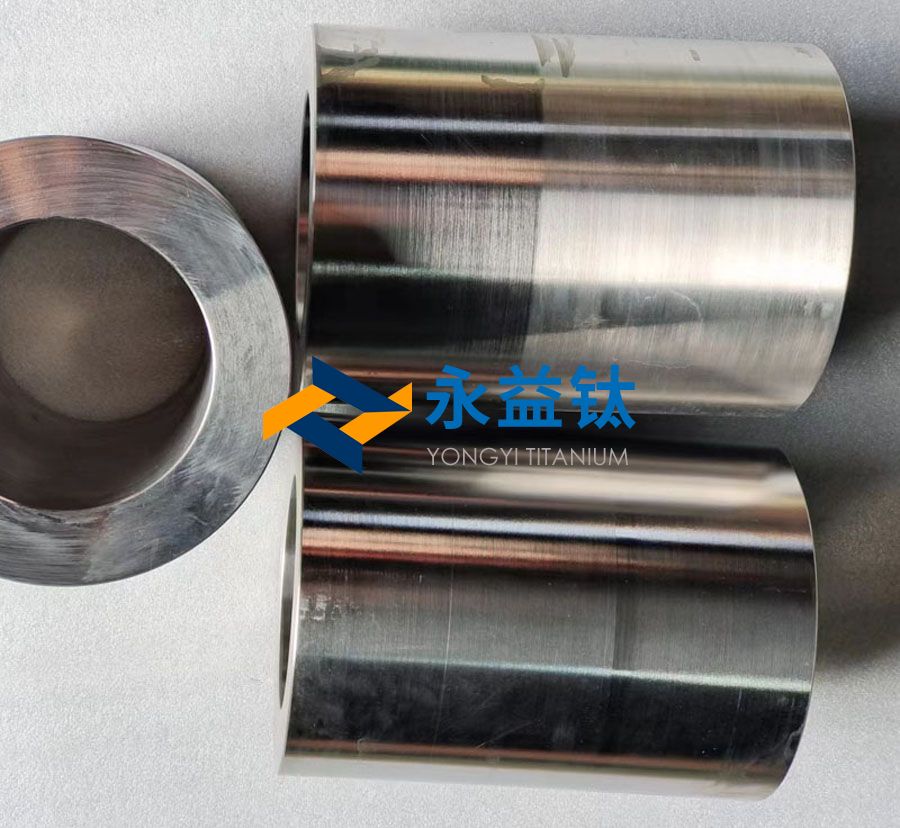

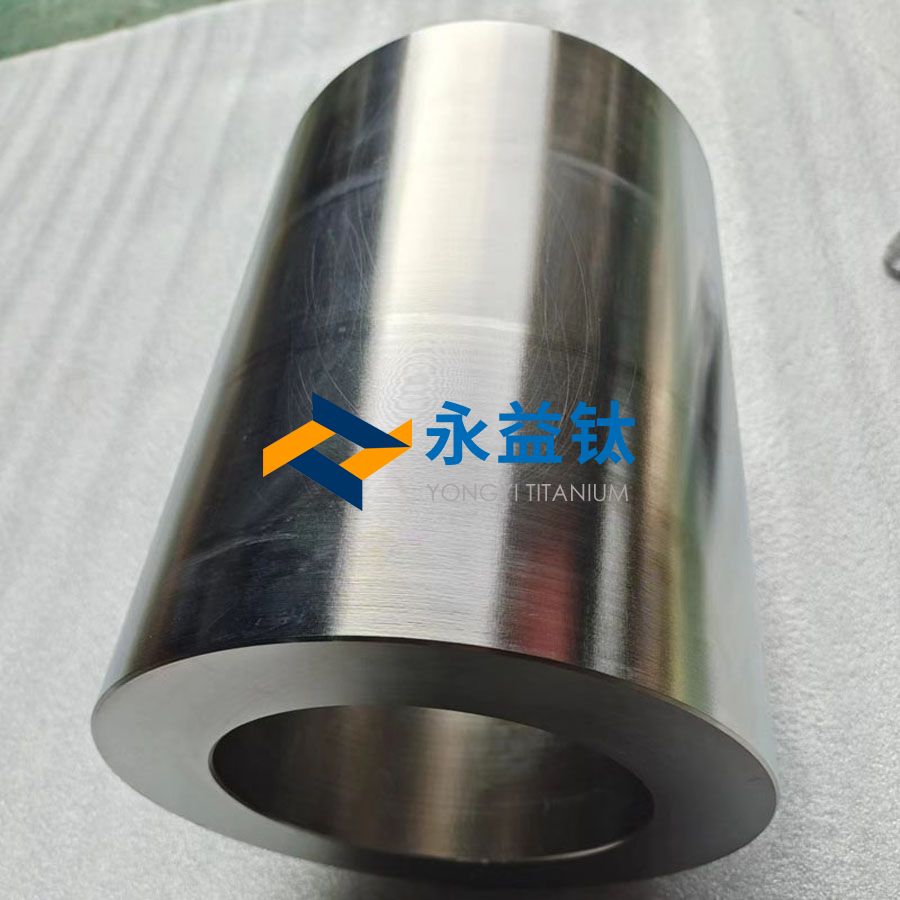

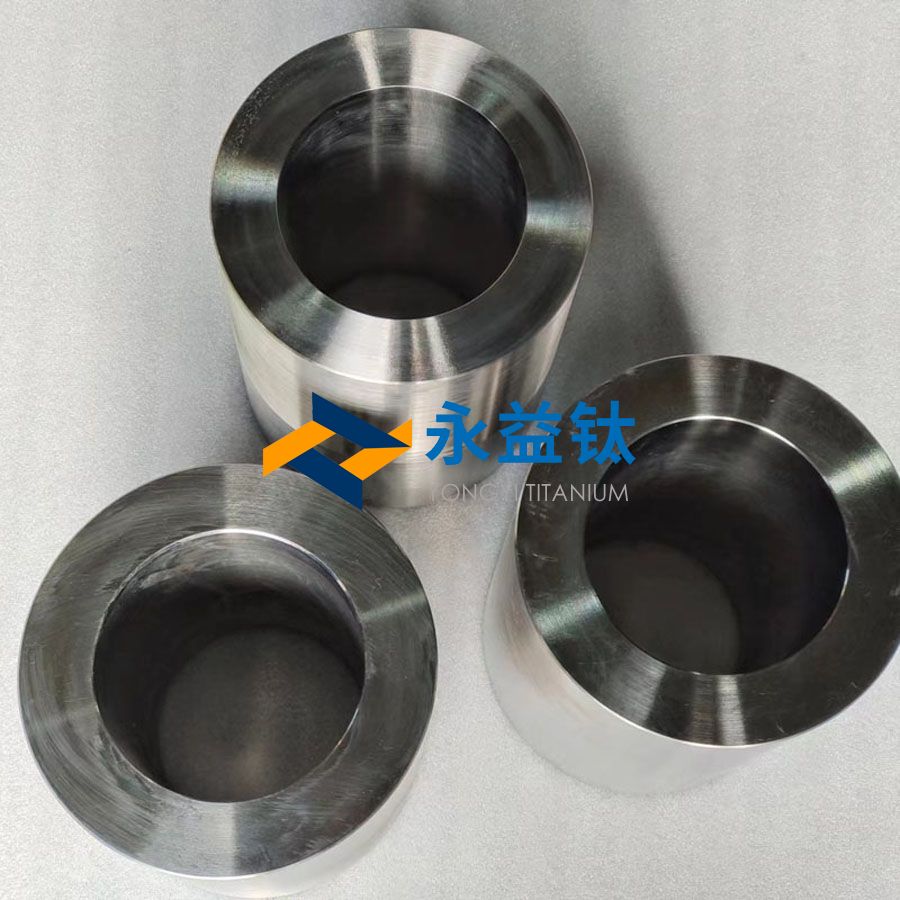

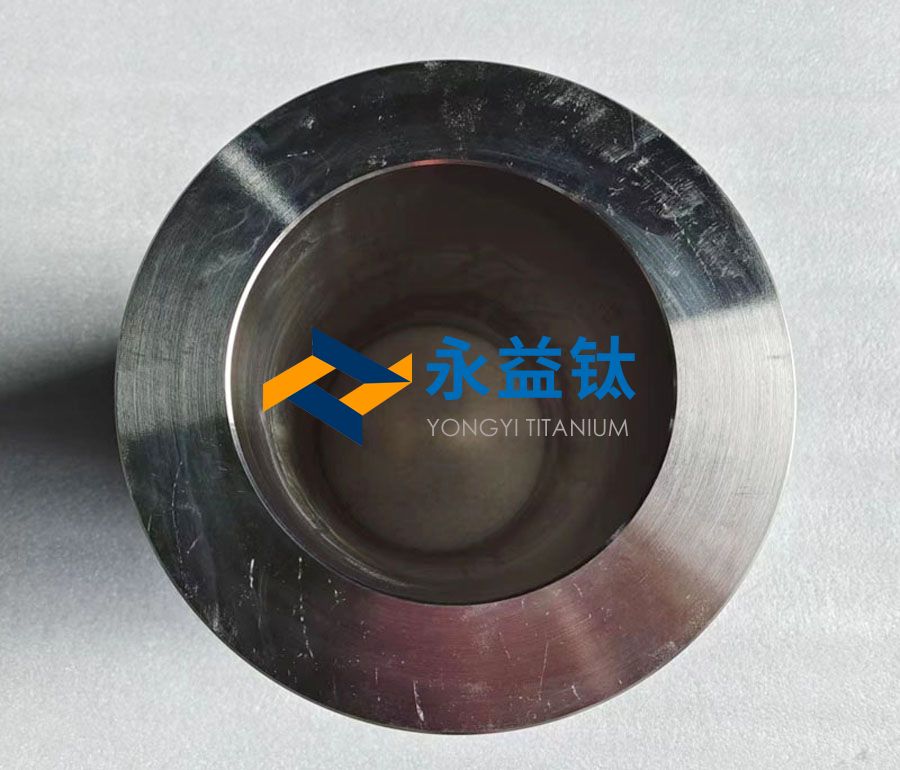

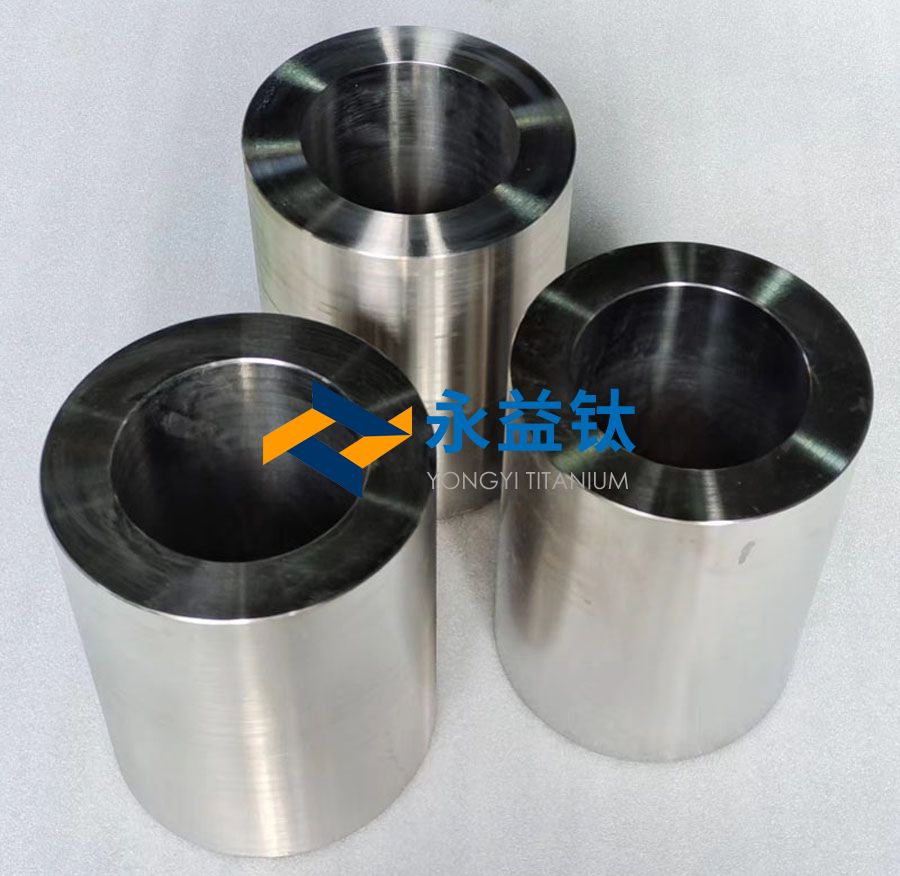

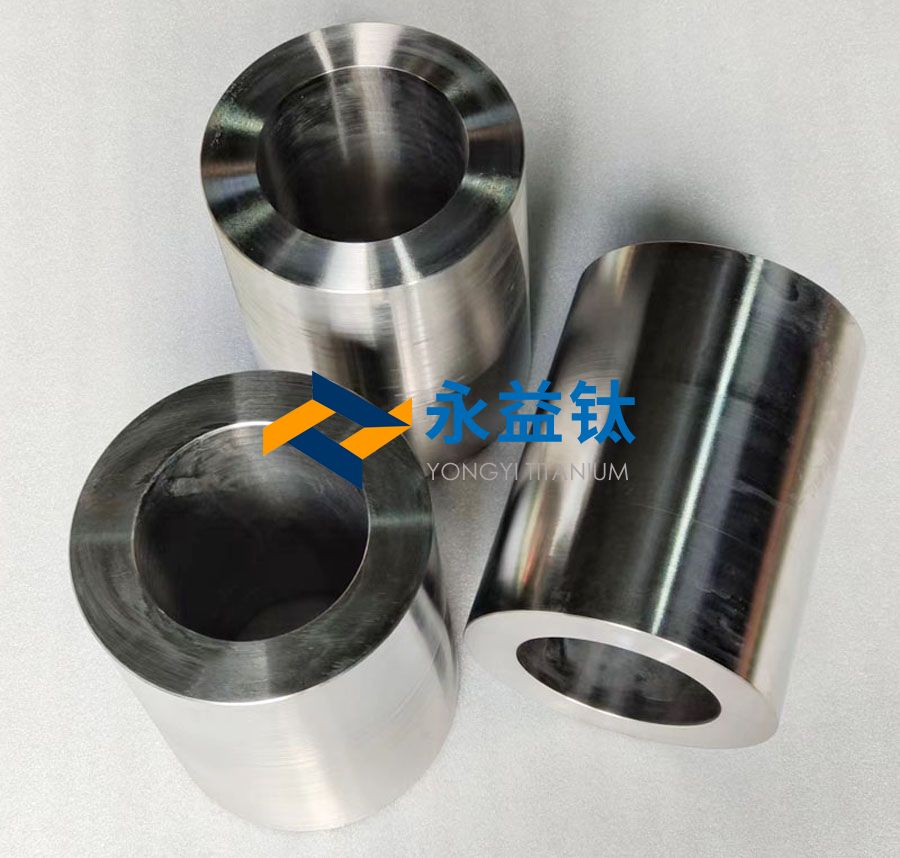

鈦環是醫療設備中使用的環形鈦合金部件，主要用于診斷設備、手術器械、影像系統及體外治療裝置等非植入性場景，需滿足高潔凈度、耐化學腐蝕、無磁性、精密尺寸及長期穩定性要求，確保設備在醫療環境中的安全性與可靠性。
2、材質
| 鈦合金牌號 | 特性 | 典型應用場景 |
| CP-Ti（Gr.1/2） | 工業純鈦（氧含量≤0.25%），塑性優、成本低，適合高潔凈環境。 | 手術器械連接環、導管導引環。 |
| Ti-6Al-4V ELI | 超低間隙元素（O≤0.13%），高強度（≥860 MPa），符合ASTM F136生物相容性標準。 | 手術機器人關節環、MRI設備支架。 |
| Ti-3Al-2.5V（Gr.9） | 冷成形性佳，耐疲勞，用于薄壁復雜結構。 | 內窺鏡旋轉環、血液透析機密封環。 |
| Ti-15Mo-5Zr-3Al | β型合金，彈性模量低（55 GPa），抗應力腐蝕，適合動態精密機構。 | 影像設備調焦環、放療定位環。 |
3、性能特點
無磁性：磁化率＜3.2×10??，避免干擾MRI等敏感醫療設備（兼容3.0T磁場）。
耐腐蝕性：耐受酒精、過氧化氫、戊二醛等常用消毒劑（腐蝕速率＜0.001 mm/年）。
高潔凈表面：電解拋光后表面粗糙度Ra≤0.1 μm，減少細菌附著（菌落數＜10 CFU/cm2）。
滅菌兼容性：支持高溫高壓（134℃）、環氧乙烷（EtO）及伽馬射線滅菌（25 kGy）。
尺寸穩定性：熱膨脹系數（8.6×10??/℃）與陶瓷/玻璃匹配，確保長期校準精度。
4、執行標準
國際標準：
ASTM F136（外科植入物用鈦合金，部分非植入設備參考）；
ISO 13485（醫療器械質量管理體系）；
IEC 60601（醫療電氣設備安全要求）。
中國標準：
YY/T 0294.1（醫用金屬材料化學分析）；
GB/T 16886（醫療器械生物學評價）。
5、加工工藝
超精密加工：
微細車削：納米級精度（圓度≤0.5 μm），用于影像設備定位環；
激光切割：加工薄壁環（厚度＜0.5 mm），切縫寬度≤0.05 mm。
表面處理：
化學鈍化：硝酸-氫氟酸處理，生成5–10 nm鈍化膜（耐腐蝕性提升3倍）；
DLC涂層：類金剛石碳涂層（摩擦系數＜0.1），減少器械運動磨損。
潔凈包裝：
百級潔凈室封裝（粒子數≤3.5個/升，粒徑≥0.5 μm）；
雙層真空包裝，確保交付前無菌狀態。
6、關鍵技術
微孔防粘附設計：
激光微加工表面微坑（直徑20–50 μm，深度10 μm），降低蛋白質吸附率＞50%；
仿生荷葉結構涂層，實現超疏水（接觸角＞150°）。
滅菌抗老化：
優化熱處理工藝，避免伽馬輻照導致的脆性增加（斷裂韌性下降＜5%）；
耐高溫硅膠密封圈集成，承受高壓蒸汽滅菌（＞200次循環）。
抗污染裝配：
無塵室裝配（ISO 5級），防止微粒污染；
超聲波清洗+等離子體活化，表面殘留有機物＜1 ng/cm2。
7、加工流程
原料篩選：5N級高純鈦錠（雜質總含量＜50 ppm）。
精密成型：
冷軋+旋壓成型薄壁環（壁厚公差±0.02 mm）；
激光粉末床熔融（SLM）制造復雜結構環（層厚30 μm）。
表面處理：
電解拋光（電流密度10–20 A/dm2，時間5–10 min）；
等離子噴涂氧化鋁涂層（厚度10 μm，絕緣性＞1 GΩ）。
滅菌與包裝：
環氧乙烷滅菌（濃度600 mg/L，溫度55℃，濕度60%）；
真空封裝后輻照滅菌（劑量25–40 kGy）。
檢測認證：
生物相容性測試（細胞毒性、致敏性、刺激試驗）；
耐化學性測試（浸泡于模擬體液、消毒劑中30天）。
8、具體應用領域
影像診斷設備：
MRI設備射頻線圈支架環（無磁性，信號干擾≤0.1%）；
CT掃描機滑環（Ti-3Al-2.5V，耐磨壽命＞10?次旋轉）。
手術器械：
腹腔鏡器械旋轉環（DLC涂層，扭矩精度±0.01 N·m）；
骨科電鉆導向環（Gr.9鈦，耐高溫高壓滅菌）。
體外治療設備：
血液透析機泵殼密封環（耐生理鹽水腐蝕，壽命＞5年）；
人工心肺機連接環（表面抗凝血涂層，血栓形成率降低70%）。
典型案例：
達芬奇手術機器人：Ti-6Al-4V ELI關節環，精度誤差＜0.01 mm；
西門子MRI設備：純鈦支架環，確保零磁場干擾。
9、與其他材料的對比
| 特性 | 鈦環（Gr.2） | 不銹鋼（316L）環 | PEEK（聚醚醚酮）環 |
| 密度（g/cm3） | 4.5 | 8.0 | 1.3 |
| 耐腐蝕性 | 極優（耐Cl?、H?O?） | 中等（易點蝕） | 優（不耐強酸） |
| 滅菌兼容性 | 全方式（EtO/高溫/輻照） | 僅限EtO/輻照 | 僅限EtO/低溫等離子 |
| 成本比 | 1（基準） | 0.5 | 0.8 |
| 優勢場景 | 高潔凈/無磁/耐腐蝕 | 低成本靜態結構 | 絕緣/輕量化非承重件 |
10、未來發展新方向
3D打印功能集成：
打印嵌入式流體通道環（如冷卻液循環，降低設備工作溫度）；
多材料混合打?。ㄢ?陶瓷界面，實現電絕緣與結構支撐）。
智能感知：
壓電薄膜涂層鈦環，實時監測設備振動與磨損；
RFID芯片嵌入，追蹤設備使用次數與維護周期。
抗菌技術：
銀納米粒子涂層（抑菌率＞99.99%）；
光催化TiO?涂層（紫外線激活殺滅病原體）。
綠色制造：
冷噴涂技術修復鈦環（減少材料浪費90%）；
生物基清洗劑替代傳統溶劑（VOC排放降低80%）。
總結
醫療設備用鈦環憑借 無磁性、耐腐蝕、高潔凈 等特性，成為高端醫療裝備的核心組件。未來，通過 智能化集成、 抗菌表面 及 可持續制造 技術的突破，鈦環將推動醫療設備向 精準診斷、 微創治療 及 全程可追溯 方向升級，在手術機器人、分子影像、遠程醫療等領域發揮不可替代的作用。
