1、引言

相好言測涉及材料、機械、物理、化學等眾多學科，對于保證鍛件產品質量發揮著重要的作用。鍛件經金相檢測、分析,可以及時發現其是否有缺陷,是否符合相關標準要求,并在此基礎上進行鍛造工藝改進⑴。目前，鍛件生產基本工藝流程為原材料下料——自由鍛——模鍛——熱處理——入庫。金相檢測貫穿于鍛件的整個生產過程中,是保證鈦鍛件質量的重要依據，也是解決鍛件生產問題的重要依據。因此，重視鍛件的金相檢測刻不容緩。

2、鍛件金相檢測的主要內容

(1) 宏觀組織檢查

鍛件的宏觀組織檢查主要包括試樣的低倍檢查和斷口檢查。其中，低倍檢查包括原材料低倍檢查、鍛件中間坯低倍檢查、最終交付鍛件的表面檢查以及鍛件解剖件的低倍檢測。低倍檢查通常是指機加的試樣或鍛件表面經腐蝕后按照相關標準進行目視檢查,檢查項目包括鍛件的鍛造流線、晶粒大小、冶金缺陷等。斷口檢查試樣不需經過腐蝕，斷口試樣直接取自拉伸或沖擊試驗后的試樣。

(2) 顯微組織檢查

鍛件的顯微組織檢查是通過光學顯微鏡、掃描電鏡、透視電子顯微鏡等儀器來研究鍛件組織大小、形態、分布等。

顯微試樣制樣流程為取樣(鋸切、線切割)——磨平、倒角(磨平機)——粗磨(不同粒度水砂紙)——拋光(絨布)——腐蝕⑵。不同的金屬材料按照相關標準有不同的腐蝕劑，可根據來料類型進行選擇。不同材料鍛件的顯微組織檢查項目也不盡相同。例如,GH4169(IN718)鍛件顯微組織檢查的項目主要有晶粒度、NisNb相、Laves相等，而不銹鋼鍛件顯微組織檢查項目則包括晶粒度、非金屬夾雜等。

(3) 鈦合金原材料相變點測試

本文將鈦合金原材料相變點測試單列出來，是因?yàn)榻鹣喾ㄊ悄壳皽y(cè)試鈦合金原材料相變點的主要方法，其準確性也較高。用金相法測試鈦合金相變點主要參照的標準是HB6623. 1—1992,一般將鈦合金原材料組織中3%以下初生α相的淬火溫度作為場。

(4)交付鍛件質量問題分析

由鍛件生產廠家交付給使用單位的鍛件在復驗和使用過程中也會出現各種質量問題,這時就需要對鍛件進行質量問題分析。鍛件質量問題分析是對鍛件原材料試樣和鍛件試樣的斷口組織、低倍組織和顯微組織等進行綜合分析，得出質量問題產生的原因。

3、金相檢測在鍛件生產過程中應用實例分析

3.1鍛件原材料復驗

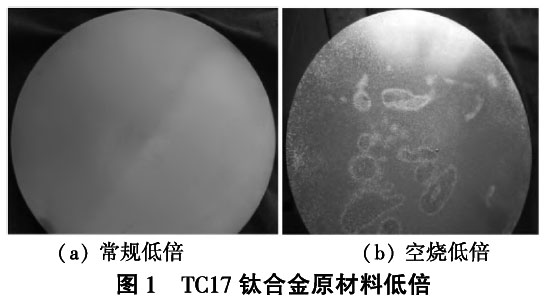

鍛件原材料復驗主要是為發現原材料中存在的各種冶金缺陷，防止其遺傳至鍛件，影響鍛件的質量。圖1為TC17鈦合金原材料的常規低倍及空燒低倍相片，可以看出，TC17鈦合金原材料的常規低倍組織均勻,無冶金缺陷,符合標準要求。而空燒低倍組織不均勻，出現明顯清晰晶粒，且晶粒大小大于GB/T 6394—2017E3］中的M-11. 0級，不合格。

TC17鈦合金原材料空燒后晶粒過大、不均勻,這主要是原材料鍛造時受力不均所致。若此問題遺傳至鍛件，會導致鍛件晶粒不均，力學性能下降。

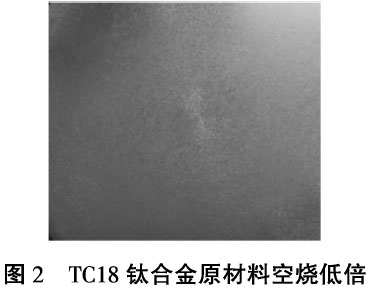

原材料進行金相檢測時應充分考慮后續鍛件的質量問題,若原材料疑似質量問題不會對鍛件質量產生影響，可予以放行。圖2為TC18鈦合金原材料不同視角的空燒低倍相片。從空燒低倍組織上來看，晶粒大小較均勻，但在低倍組織中出現黑色點狀晶粒，借助便攜式顯微鏡觀察，其顯微組織與正常區域并無差別,此種情況為不同組織對于光線的襯度不同導致，不影響鍛件情況，給予放行。

3.2鍛件中間坯檢驗

鍛件中間坯進行金相檢驗的目的主要有兩個:一是進一步檢查原材料有無質量問題;二是為分析鍛件質量問題提供依據。

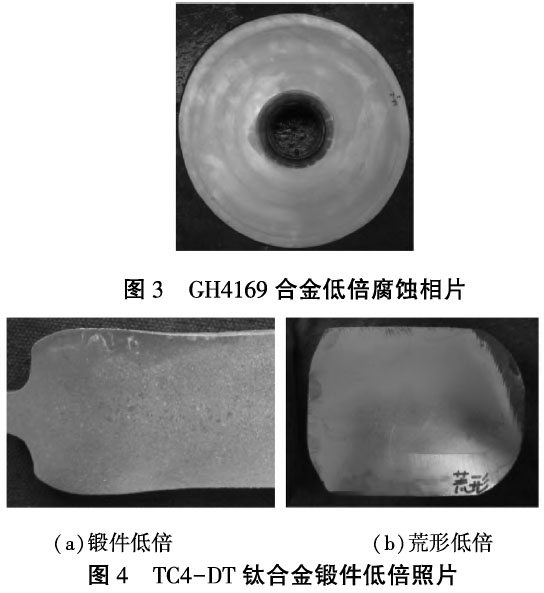

圖3為經墩餅后的GH4169合金端面低倍腐蝕相片，可以看出，低倍組織正常，無冶金缺陷和鍛造缺陷，可進行下一步模鍛。圖4為TC4-DT鈦合金鍛件低倍照片，最終檢驗時試樣心部出現粗大彌散晶粒。為了確定產生此質量問題的原因,重新按照原工藝鍛造了一件鍛件。鍛件經自由鍛打完荒形后,在鍛件荒形上切取毛邊試樣,對毛邊試樣按照鍛件最終熱處理制度進行熱處理，然后進行低倍檢測。從毛邊低倍圖片可以看出,TC4-DT鈦合金鍛件低倍組織均勻,滿足標準要求，因此可以排除自由鍛工序?yàn)殄懠霈F(xiàn)上述質量問題的原因。

3.3鍛件最終的金相檢驗

鍛造、熱處理后的鍛件必須經過最終檢驗，合格后方能入庫。金相檢驗在鍛件最終檢驗中發揮至關重要的作用，金相檢驗不合格,則整批鍛件報廢。

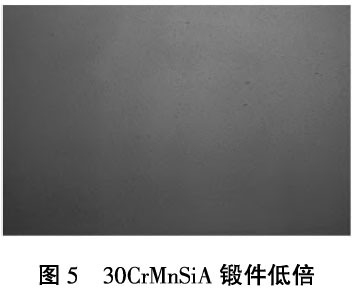

首先,鍛件最終檢驗可以發現原材料復驗時未發現的冶金缺陷。圖5為最終交付的30CrMnSiA鍛件低倍，此批鍛件原材料復驗時并未發現質量問題，但從鍛件低倍上可發現淺灰色斑點，最初懷疑為點狀偏析。最后借助能譜儀分析灰色斑點的化學成分，確定為點狀偏析，此缺陷為原材料遺傳至鍛件的缺陷。原材料復驗只是抽取部分試樣進行檢驗，對于缺陷檢查率不能達到100%o鍛件發現原材料質量問題，不僅此批鍛件報廢，同批原材料也被確定為不合格,退回原廠家。

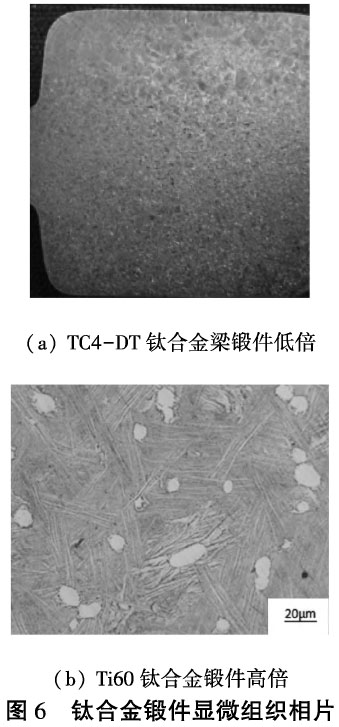

其次，鍛件最終金相檢驗還可以發現因工藝不當或者設備故障而出現的質量問題。圖6( a)為TC4-DT梁鍛件的解剖件低倍，可以看出，低倍組織中局部晶粒過大。對鍛件每個工序進行問題排查，最終確定為鍛造加熱時加熱爐跑溫所致。圖6(b)為Ti60鈦合金盤類鍛件的顯微組織，可以看出，此鍛件顯微組織中初生a含量過少，不符標準要求。

由于此鍛件的直徑達1000mm,導致鍛造過程中鍛件各部分組織不均勻。最終經過分析，確定為鍛造工藝參數設置不當所致。

4、金相檢測在交付鍛件質量分析中的應用實例

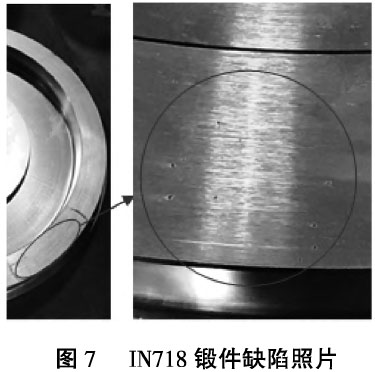

交付使用的鍛件不可能實現100%檢查,存在一定質量問題是不可避免的。圖7為交付給客戶的IN718鍛件低倍照片。在復驗機加時，鍛件局部區域發現坑狀缺陷,呈麻點狀分布。針對上述問題，對該缺陷產生的原因展開了分析和問題排查。在排除了鍛造生產過程中產生點坑狀缺陷的可能性后，通過試驗證明，缺陷產生的原因?yàn)楸砻鏆埩羲嵋航?jīng)揮發提純與鍛件局部發生反應形成了過腐蝕點狀坑。

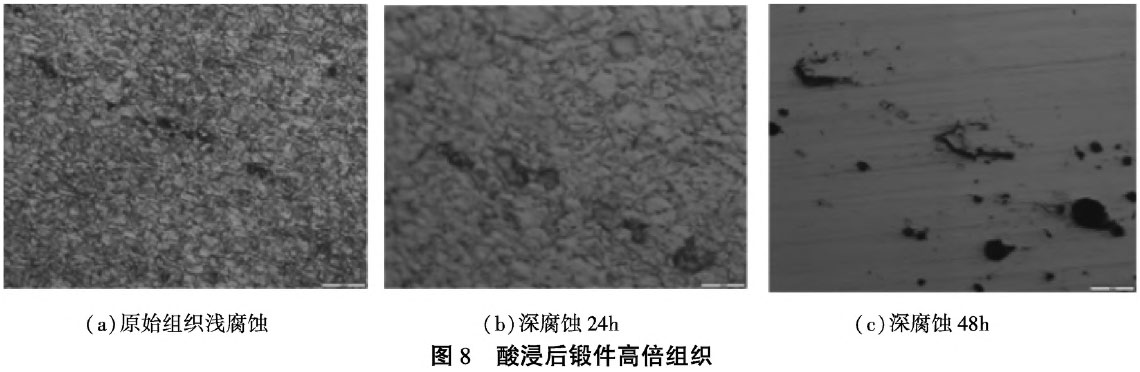

將取自該IN718鍛件解剖件的試樣進行酸浸試驗，觀察坑洞形成過程，見圖8?？梢钥闯?，鍛件原始顯微組織未見異常情況，呈鏈狀分布碳化物聚集。對該試樣進行酸浸并在空氣中暴露24h后,觀察高倍組織,碳化物區域與周圍基體組織的顯微鏡景深出現差異，說明碳化物區域腐蝕反應速度高于基體組織。繼續對該試樣進行酸浸并在空氣中暴露24h后(累計暴露48h),觀察高倍組織,碳化物區域與周圍基體組織的顯微鏡景深差異加大，并可明顯看到原碳化物位置處形成較大坑洞。

5、結論

本文結合實例論述了金相檢測在鈦鍛件生產過程中的應用，可以看出，金相檢測在保證鍛件質量方面有重要的意義。

各鍛造廠家在生產中應注重金相檢測的應用，以保證鍛件的產品質量。

參考文獻

[1] 機械工業理化檢驗人員技術培訓和資格委員會?金相檢驗[M ].上海:上海科學普及出版社,2003.

[2] 邙朝羲.金相顯微鏡在鋼材檢測中的應用[J].廣東建材,2017(6) ：25-26.

[3] 金屬平均晶粒度測定方法:GB/T 6394—2017[S]. 2017.
