引言

鈦合金具有密度小、比強度高、良好的機械性能及抗腐蝕性能等特點，被廣泛應用于發動機葉片、盤、外殼等部件[1-4]。由于其抗氧化性的限制，目前（α+β）型鈦合金使用溫度極限仍在500℃左右[5]。當服役于海洋環境，微小的漂浮氯化鈉顆粒和潮濕的空氣會造成構件表面發生熱腐蝕損傷，嚴重影響構件的服役安全和使用壽命[6-8]。

涂層被認為是目前提升構件綜合性能的有效方法。在眾多涂層體系中，以CrN、TiN為代表的金屬氮化物涂層，因其較高的表面硬度及良好的耐磨損性能而備受關注[9-11]。然而，隨著服役工況的復雜化，為滿足服役需求，多層結構設計成為改善涂層綜合性能的重要途徑[12,13]。目前，CrN體系的相關研究主要集中于涂層的力學性能，如硬度、耐磨性等方面[14-17]。例如：Wieciński等[16]通過陰極電弧法在Ti6Al4V合金表面制備不同調制周期的CrN/Cr涂層，借助納米壓痕技術探究CrN層以及韌性Cr層失效和變形機制。結果顯示，涂層中的徑向裂紋僅分布于CrN層，而韌性Cr層則未發現，這意味著多層界面及韌性Cr層有效抑制了裂紋的擴展。Yonekura等[17]采用電弧離子鍍技術在Ti-6Al-4V合金襯底上沉積了不同層數的Cr/CrN多層涂層并開展了拉-拉疲勞試驗。結果顯示，相較于CrN單層涂層，多層涂層的疲勞強度有所提高，尤其是3-5層的多層涂層具有較高的疲勞強度。此類氮化物/金屬多層涂層力學性能的提升與韌性金屬層及多層界面對應力集中的緩解、抑制裂紋擴展有關。

在有限的耐腐蝕性能研究中，杜嬌嬌等[18]探究了濺射功率對CrN涂層耐腐蝕性能的影響。結果發現，CrN涂層顯著提高了基體的硬度及耐腐蝕性能，其結構隨濺射功率的增加逐漸疏松。因此，低濺射功率制備的涂層耐蝕性能更優異。Torres等[19]通過非平衡磁控濺射制備了CrN涂層和Cr/CrN多層涂層并探究了涂層在0.5mol/LH?SO?和0.05mol/LKSCN溶液中的耐腐蝕性能，發現納米多層結構提高了不銹鋼的耐腐蝕性能。Jasempoor等[14]采用動電位極化和電化學阻抗譜測試，在3.5wt.%NaCl溶液中對CrN和Cr/CrN涂層的耐腐蝕性能進行評估。發現多層涂層腐蝕電流密度更低，腐蝕電位更高，其良好的腐蝕行為得益于致密結構對金屬基體的保護能力。然而，這些多為涂層的常溫腐蝕性能研究，CrN和Cr/CrN涂層在高溫環境下的腐蝕損傷行為還有待進一步揭示，且韌性Cr層對Cr/CrN涂層整體耐腐蝕性能的影響目前尚不明確。

基于此，本文采用多弧離子鍍技術在TC4鈦合金表面沉積CrN及CrN/Cr多層涂層。借助腐蝕增重曲線對其耐腐蝕性能進行評價。結合表面、截面形貌以及熱腐蝕產物揭示其在NaCl誘導下的損傷失效行為。該項研究對于涂層的設計以及不同服役工況下涂層的選擇具有參考價值。

1、實驗

1.1基體材料

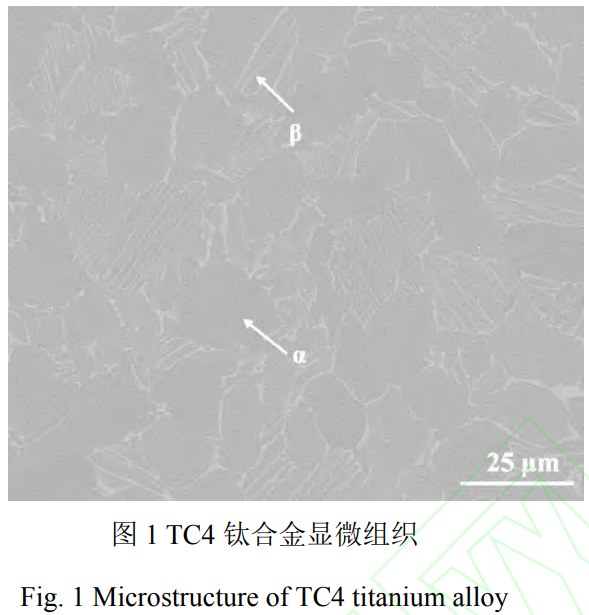

本研究選用常用的鈦合金Ti-6Al-4V（TC4）作為實驗材料。如圖1所示，該材料為典型的α+β雙相結構。樣品尺寸為15mm×10mm×2mm，使用砂紙對基體六個面進行研磨處理，確保最終的粗糙度Ra在0.2μm左右。

1.2涂層制備

選取單晶硅片（方便制備截面測定涂層厚度）以及TC4作為涂層沉積的基體材料，分別將其置于丙酮和乙醇溶液中進行超聲清洗，清洗時間為20min，以去除基體材料表面油脂等污染物，并用氮?dú)獯蹈?。通過使用配有九個獨立Cr靶（純度>99.5wt.%）的多弧離子鍍系統(HauzerFlexicoat850,Netherlands)在基體表面沉積CrN涂層和CrN/Cr多層涂層（調制周期為15）。在涂層沉積之前，將鍍膜腔體真空度抽至4×10-5mbar以下，基體溫度控制在400±10℃，轉架轉速設置為3r/min。分別在-900V、-1100V和-1200V下通過Ar等離子體刻蝕基體表面3min，以去除基體表面氧化物及其它深層污染物。隨后，開啟涂層沉積程序，在基體表面先沉積純金屬Cr過渡層以增強界面附著力（沉積時長為10min）。

最后使用工作氣氛Ar氣和反應氣氛N2濺射Cr靶交替沉積Cr層和CrN層得到CrN/Cr涂層。其中，沉積金屬Cr層時Ar氣流量設置為300sccm。沉積CrN層時Ar氣流量設置為100sccm，N2流量設置為300sccm。整個沉積過程均在真空環境下逐層連續進行，每層厚度由沉積時間控制。

1.3熱腐蝕實驗

首先，通過噴灑烘干工藝在樣品表面制備熱腐蝕所需的鹽膜。即先在樣品表面噴灑飽和氯化鈉溶液，以實現氯化鈉的沉積。接著把沉積氯化鈉的樣品置于60℃干燥箱內干燥，控制最終NaCl沉積量約為2.5mg/cm2。在熱腐蝕實驗前，將剛玉坩堝放在900℃的馬弗爐內燒至恒重，去除坩堝中的雜質及水分。再將實驗所需樣品放入坩堝中進行稱重，得到初始總重量。之后，將裝有樣品的坩堝置于馬弗爐的均溫區進行熱腐蝕試驗，實驗溫度為500℃，分別在3h、6h、10h、18h、25h、30h、40h、60h取出坩堝并迅速加蓋，避免腐蝕層崩裂對增重結果產生影響。待樣品冷卻至室溫后，對其進行稱重，稱重時采用精度為10^-5g的電子天平，每個樣品至少稱重三次，將其平均值作為最終稱重結果。使用下列公式計算單位面積增重，最終的腐蝕增重曲線由Origin軟件繪制。m_i(m_i=(m₁+m₂+m₃)/3)為重量平均值；m₀為樣品初始重量，A為樣品表面積（cm²）。

1.4表征方法

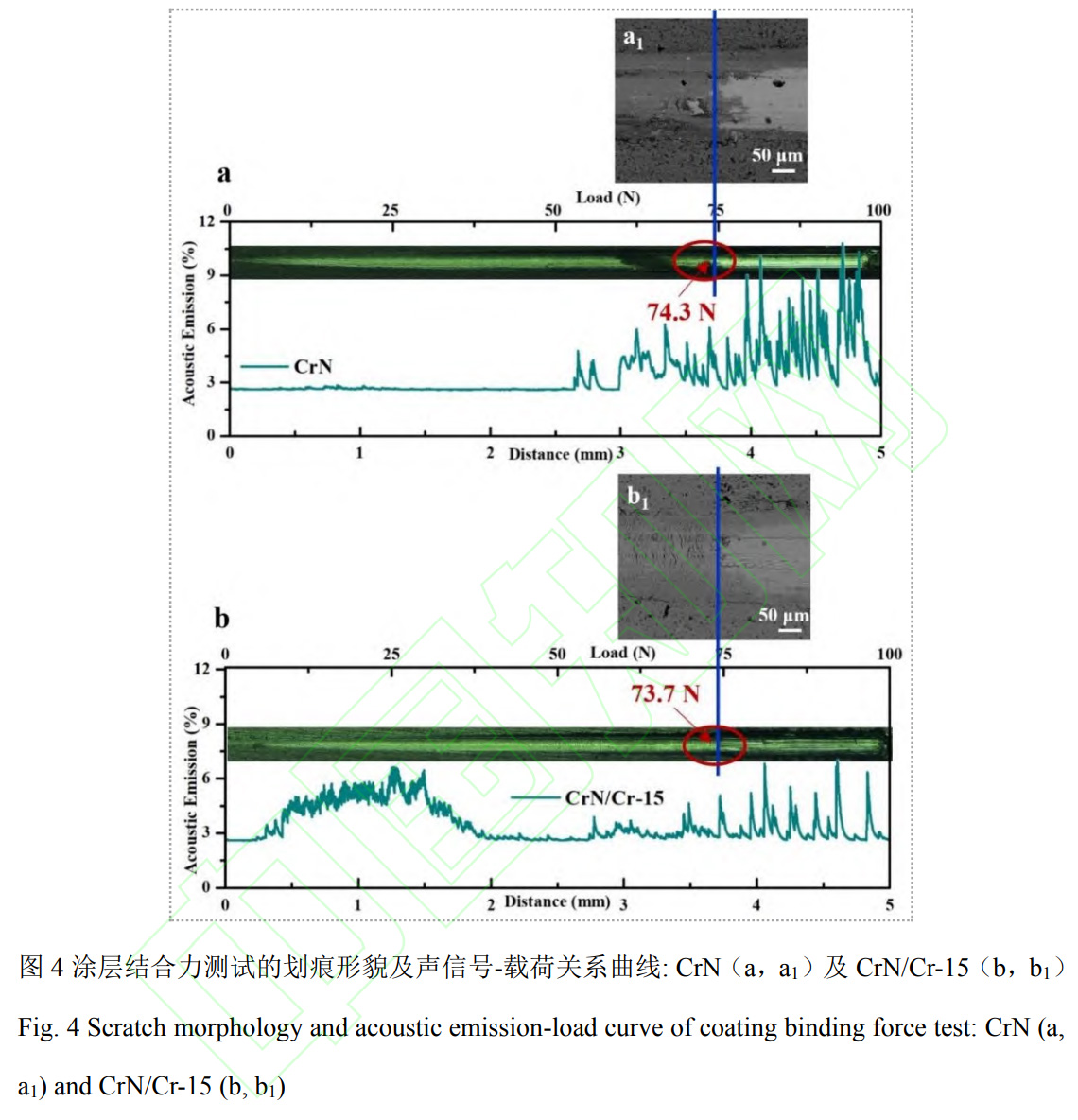

采用場發射掃描電鏡（SEM,FEIQuantaFEG250）觀察腐蝕樣品表面及截面形貌；利用掃描電鏡配備的能譜儀（EDS）分析特定區域成分；借助X射線衍射（XRD，BrukerD8Advanced）分析樣品腐蝕前后物相組成，掃描角度范圍為10°～90°。使用劃痕測試儀（CSMRevetest）測試涂層與基體之間結合力，金剛石壓頭的加載載荷為0~100N，劃過長度為5mm,劃動過程中壓頭保持勻速運動。通過MTSNanoIndenterG200系統對涂層的力學性能進行測試。測試深度為500nm，使用連續剛度法進行測試，樣品硬度為6個不同區域硬度的平均值。

2、結果和討論

2.1制備態涂層基礎表征

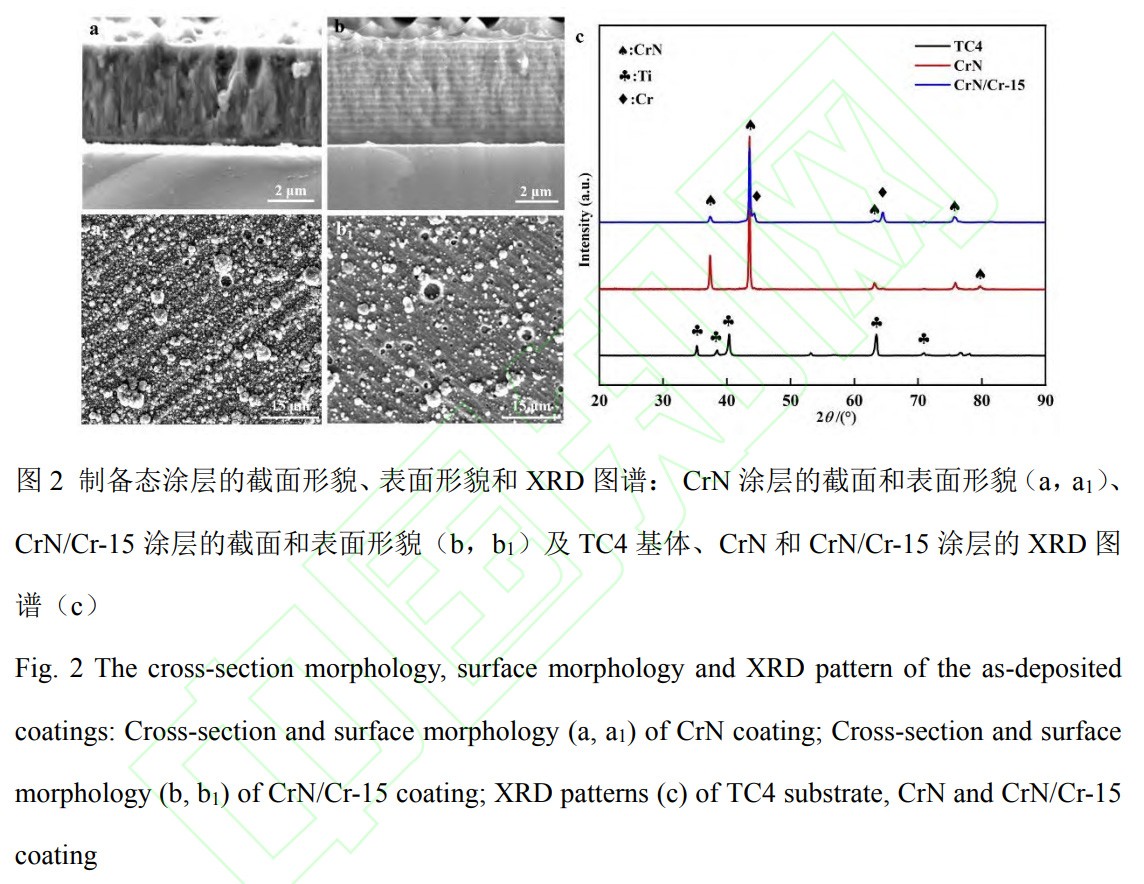

圖2為制備態涂層的截面形貌、表面形貌及涂層的XRD圖譜。CrN涂層和CrN/Cr多層涂層厚度約為5μm。其中，CrN單層涂層具有典型柱狀結構（圖2a），而CrN/Cr多層涂層的截面則由明暗交替層堆疊而成（圖2b）。其中，明亮的薄層為Cr層，較厚的灰色層為CrN層。兩種涂層表面均分布著不同尺寸的凸起和凹坑（圖2a1，b1）所示），這源于多弧離子鍍技術沉積過程中普遍存在的熔滴現象[20]，它們多以金屬相形式存在[21,22]。從XRD圖譜可知，CrN/Cr多層涂層由典型的CrN和Cr相組成，與CrN涂層相比，其CrN峰強略低。通過納米壓痕實驗對基體及涂層的力學性能進行表征。圖3a為對應的載荷-位移曲線，從圖中可以看出，盡管鈦合金所承受的載荷（13mN）遠低于涂層，但涂層的位移卻遠小于鈦合金基體的位移，由此說明涂層具備更強的承載能力。相比之下，CrN/Cr多層涂層承載能力更為突出。此外，如圖3b所示，涂層硬度值遠高于合金基體，且多層涂層表面硬度更高，這源于多層界面對位錯的阻礙作用[14]。圖4為通過劃痕法對沉積態CrN涂層以及CrN/Cr多層涂層進行結合力測試的結果，將涂層與基體完全剝落點所對應的載荷作為涂層結合力。CrN涂層的結合力約為74.3N，CrN/Cr-15涂層的結合力約為73.7N，即兩種涂層與基體間均有較好的結合力。

2.2腐蝕動力學分析

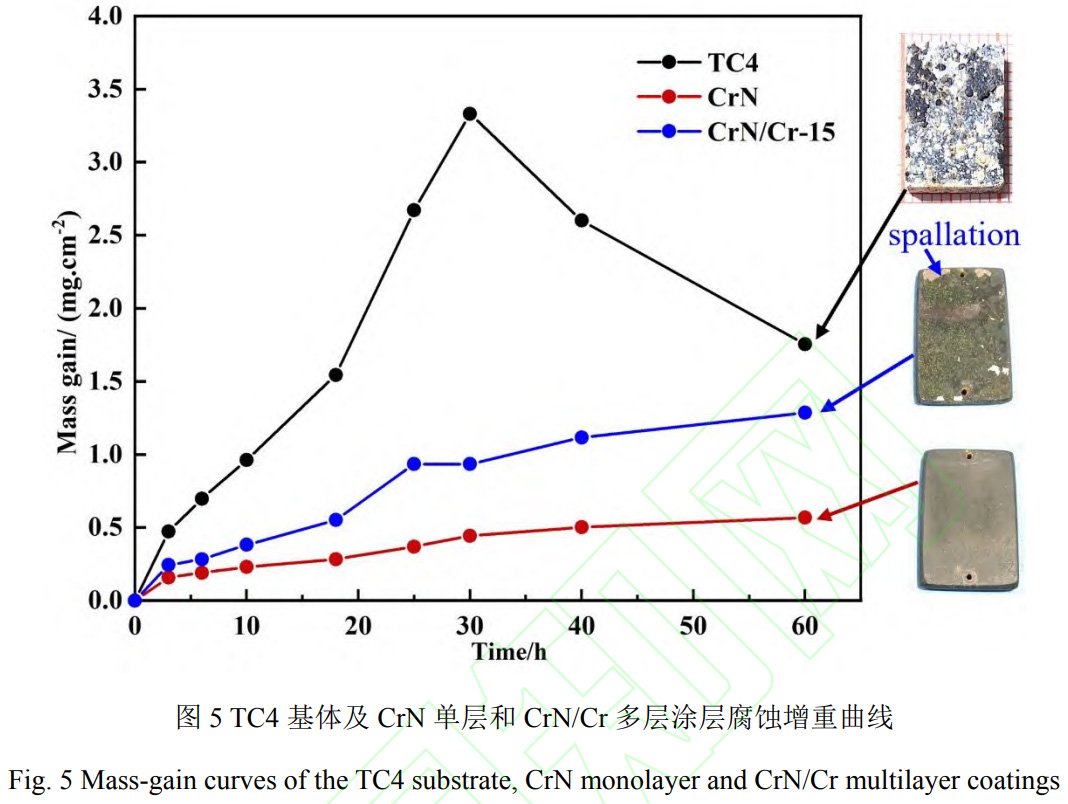

圖5為涂層及鈦合金基體的腐蝕增重曲線。其中，鈦合金樣品的腐蝕增重最高，腐蝕30h后增重達到最大值，約3.5mg/cm²。其增重曲線呈先增加后降低的趨勢，這種后期腐蝕增重逐漸降低的現象，與樣品表面完整性遭到嚴重破壞，腐蝕產物的生長速度小于其剝落速度有關。對于涂層樣品，CrN/Cr多層涂層腐蝕增重曲線高于CrN單層涂層。腐蝕60h后的宏觀形貌顯示，CrN/Cr涂層表面分布著黃色腐蝕產物且部分區域發生剝落，而CrN涂層表面則保持相對完整，即在該腐蝕條件下CrN/Cr涂層耐腐蝕性能較CrN涂層差。但總體來看，涂層樣品的耐腐蝕性能仍優于鈦合金基體。

2.3腐蝕形貌及產物分析

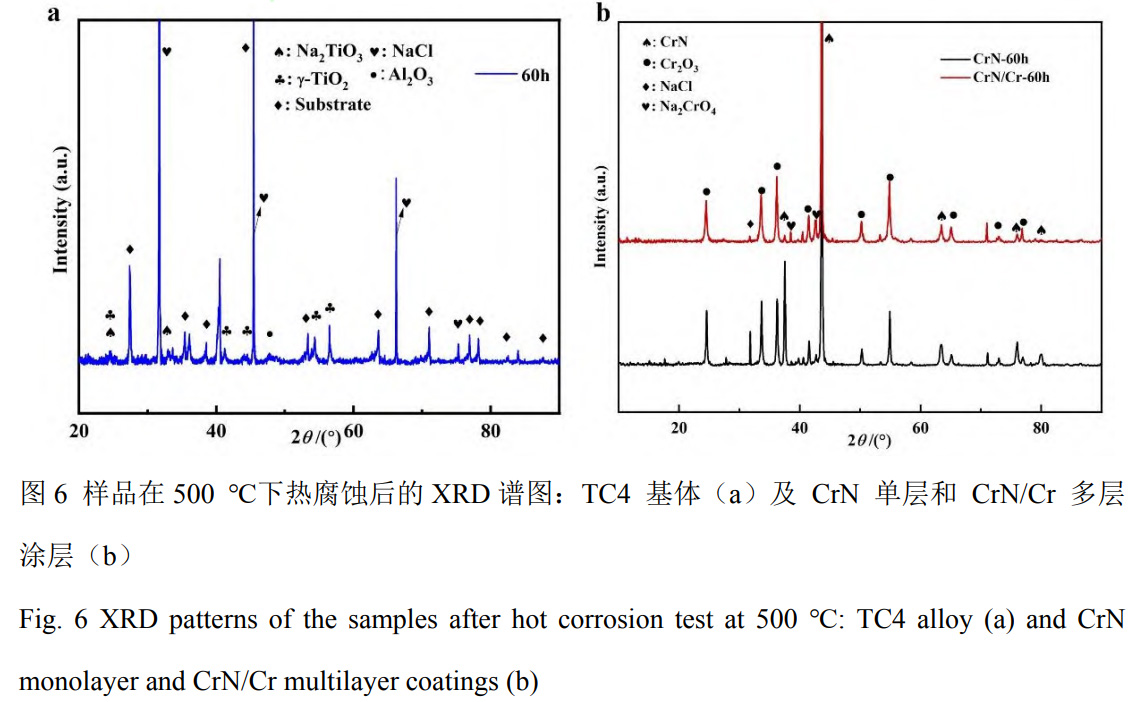

圖6為兩種涂層及鈦合金基體熱腐蝕后的XRD譜圖。鈦合金的XRD圖譜顯示，腐蝕產物主要由金紅石型TiO₂、少量Na₂TiO₃和Al₂O₃組成（圖6a）。CrN單層和CrN/Cr多層涂層的腐蝕產物組成基本相同，主要由Na₂CrO₄和Cr₂O₃組成（圖6b）。與制備態涂層的XRD譜圖（圖2c）相比，熱腐蝕后多層涂層的XRD譜圖中無明顯Cr相的衍射峰，表明腐蝕過程中Cr被大量消耗。

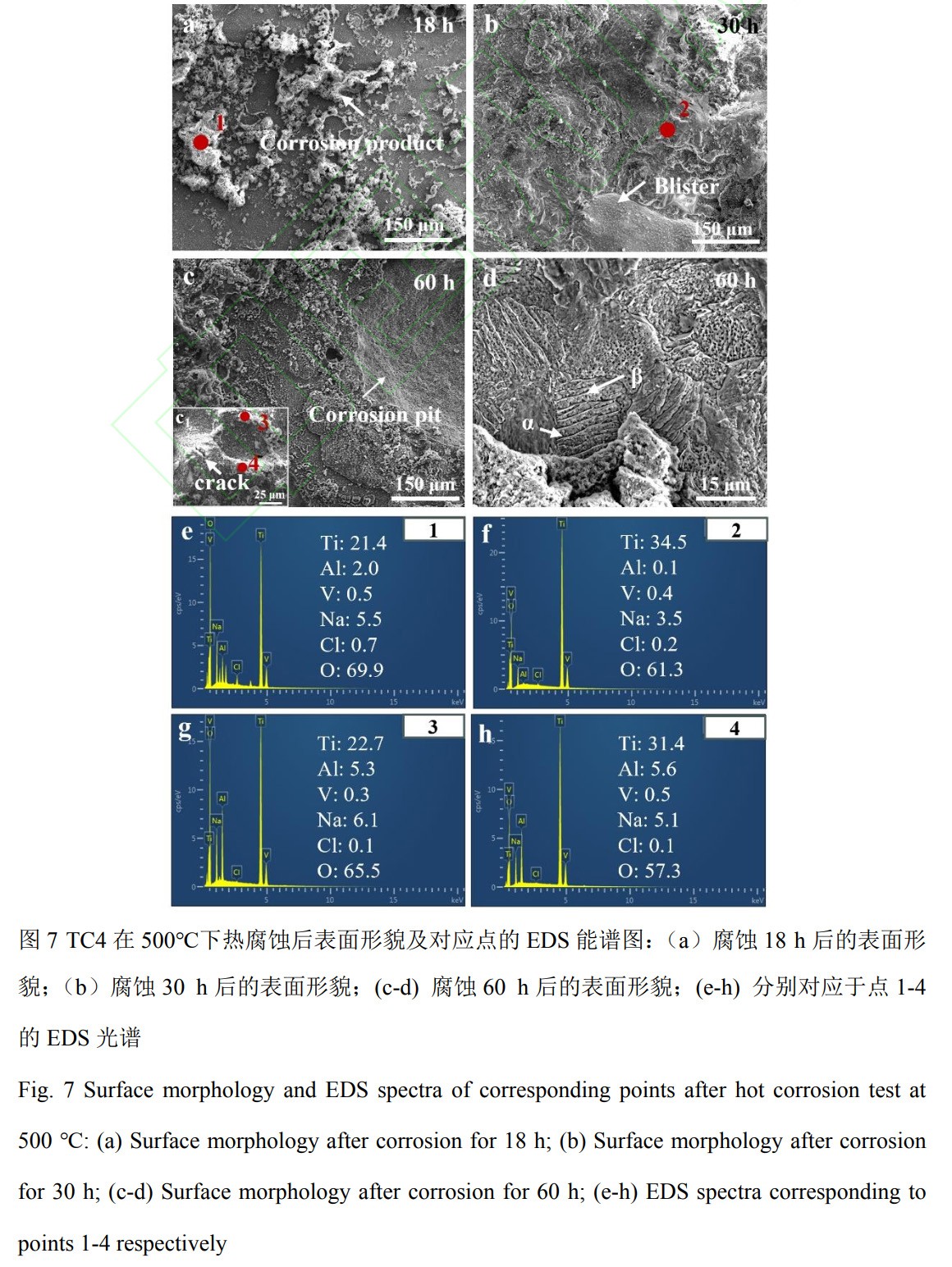

圖7為鈦合金在500℃下不同腐蝕時間后的表面微觀形貌。熱腐蝕18h后，表面出現了大量疏松絮狀的腐蝕產物（圖7a）。熱腐蝕30h后，樣品表面出現類似腐蝕鼓泡和鼓泡破裂的現象（圖7b），這與文獻報告結果一致[23]。當熱腐蝕60h后，表面出現了凹凸不平并伴有裂紋的疏松腐蝕層（圖7c1），這些區域易剝落在樣品表面形成腐蝕坑（圖7c）。此外，部分區域呈現出類似合金組織紋路的腐蝕區（圖7d）。結合點1-4的EDS元素分析結果（圖7e~7h），腐蝕產物主要由金屬鹽及對應金屬氧化物組成。

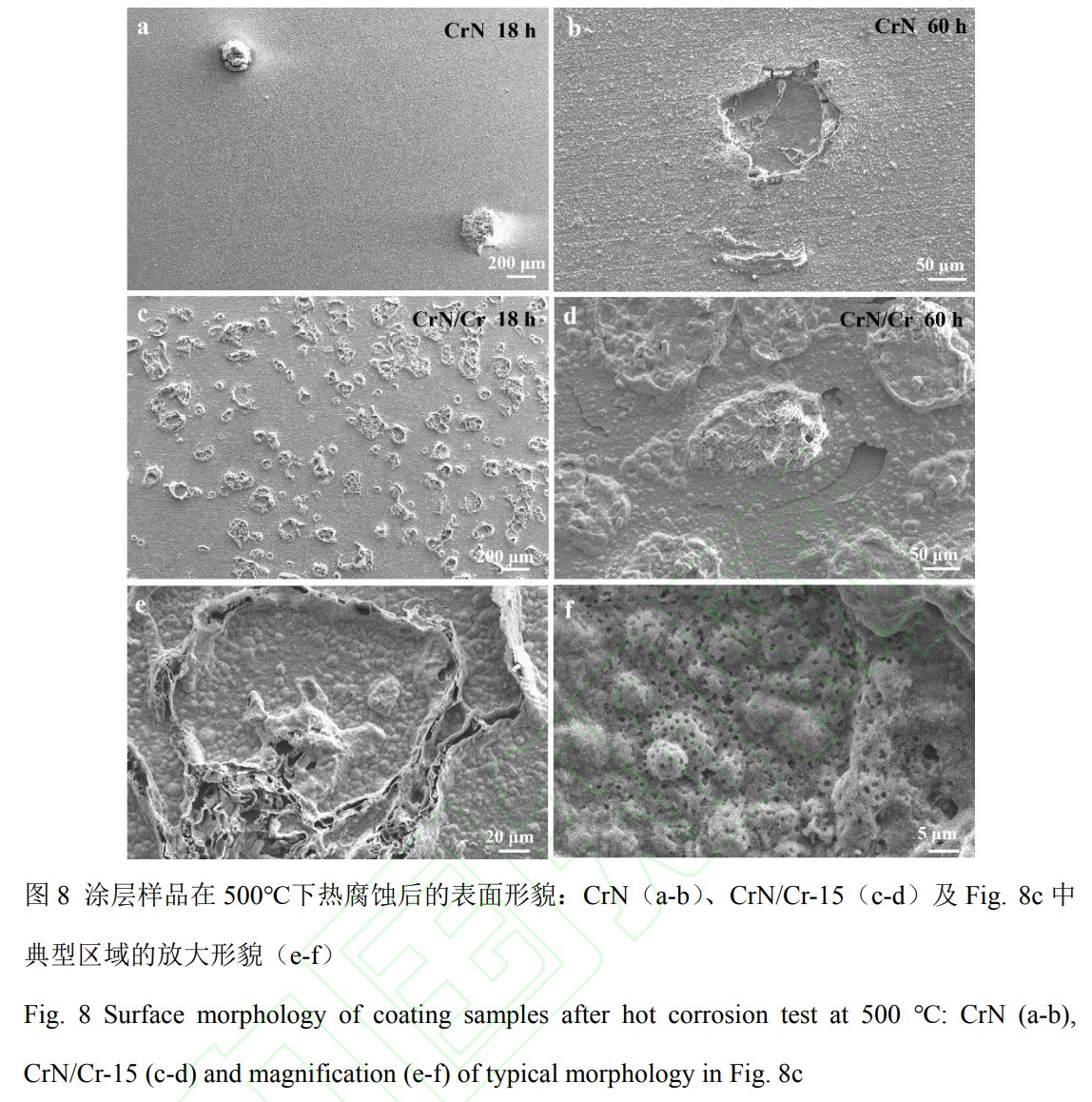

圖8為CrN單層和CrN/Cr多層涂層腐蝕后的表面典型形貌及其放大圖。顯然，CrN涂層表現出更強的耐腐蝕性能，其表面形貌較為完整。在腐蝕18h后的CrN/Cr涂層表面，出現了大量類島狀的腐蝕形貌（圖8c）。對典型區域進一步放大后發現，表面分布著伴有氣孔的小凸起（圖8f），且部分凸起存在破裂現象（圖8e）。當腐蝕時長達60h時，這些表面凸起的腐蝕層彼此相連，出現了部分剝落（圖8d）。對腐蝕18h后CrN/Cr涂層的兩種典型腐蝕形貌進行EDS面掃描分析，以確定腐蝕產物的元素組成（圖9）。結果顯示，CrN/Cr涂層表面凸起的腐蝕層存在大量Na、Cl及O元素的富集。結合XRD譜圖分析可知，凸起腐蝕層主要為Na₂CrO₄及Cr₂O₃的混合物。

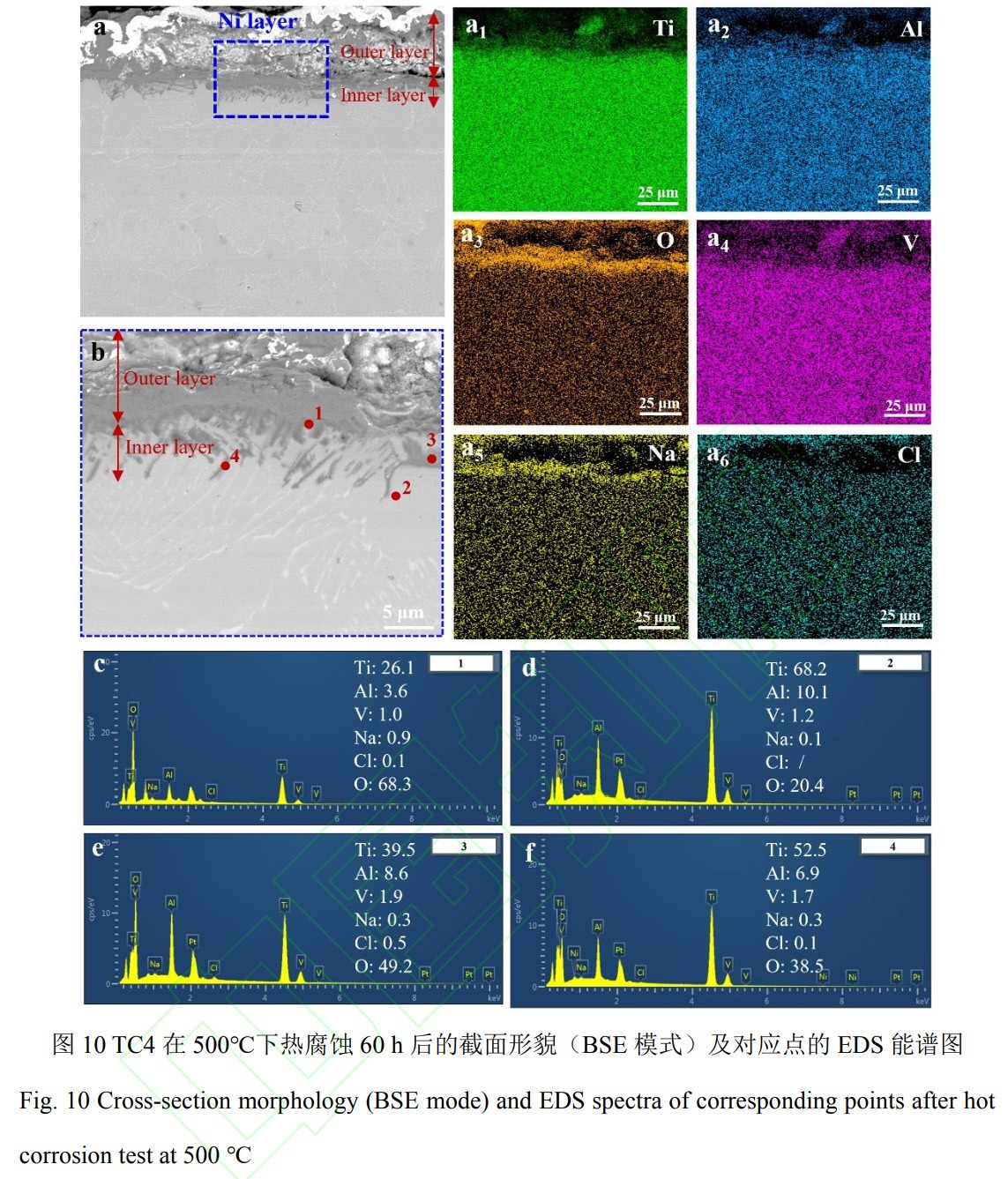

TC4鈦合金在500℃下腐蝕60h后的截面形貌及能譜測試結果如圖10所示。

腐蝕層由外層的完全腐蝕區及內層的部分腐蝕區構成（圖10a）。外層腐蝕區厚度約為25μm，根據元素面分布結果可知完全腐蝕區的產物主要由Na、Ti、Al以及O元素組成。內部氧化層形貌（對應圖10a藍色框區域）如圖10b，在背散射（BSE）模式下，α相和β相對比明顯，白亮區為β相，淺灰色區為α相。顯然，兩種組織表現出不同的腐蝕敏感性，腐蝕優先發生在β相以及α/β相界處并形成深灰色腐蝕產物。圖10b中點1-4的EDS分析結果（圖10c~10f）顯示腐蝕區β相（點4）和α/β相界（點3））相較于未腐蝕區（α相（點2）），Ti、Al元素含量明顯降低，O含量顯著提升。

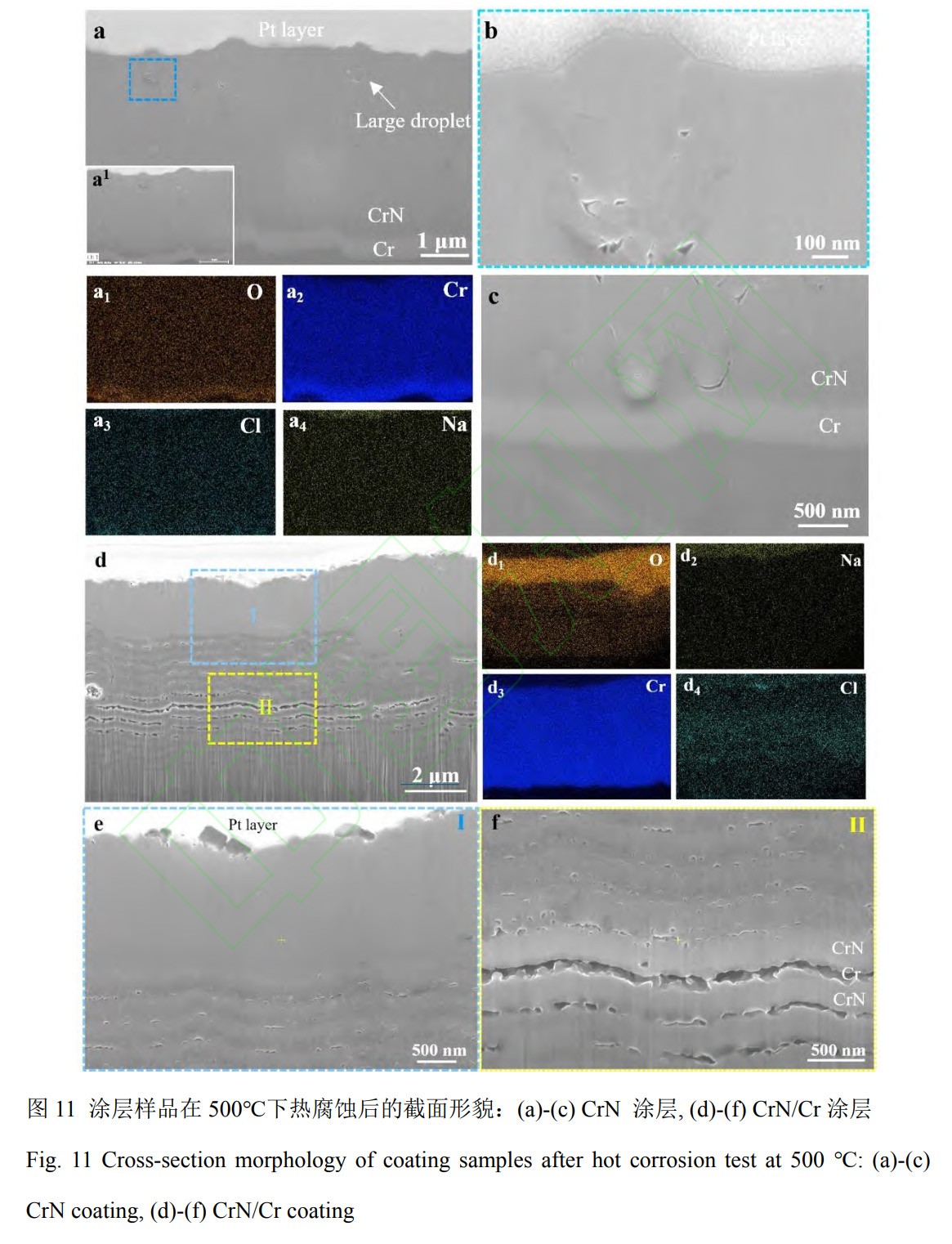

圖11為涂層樣品腐蝕60h后的截面形貌及對應區域的元素面分布結果。如圖11a~11c，CrN涂層樣品的截面形貌較為完整，面分布圖顯示涂層內無明顯Na、Cl元素富集，僅在Cr過渡層檢測到O元素富集。進一步放大觀察，腐蝕主要發生在涂層內部的大顆粒及周圍缺陷處并形成腐蝕孔洞。即使涂層較深處缺陷也發生了腐蝕損傷（圖11c），這明確了大液滴對涂層整體性能的不利影響。與單層涂層不同，多層涂層內部出現了層間腐蝕開裂現象。其中，腐蝕主要發生在Cr層，而CrN層保持相對完整。值得注意的是，多層涂層表面出現了一層約2~3μm且較為致密的氧化層。如圖11d所示，截面形貌中仍然清晰可見約15層多層結構，相比于制備態CrN/Cr涂層，腐蝕后的涂層厚度明顯增加（增量約2~3μm）。因此，可以認為該氧化層是涂層內部Cr元素向表面擴散所致，并非完全是涂層表面的直接氧化。

2.4熱腐蝕機理分析

根據鈦合金熱腐蝕相關研究，雖然NaCl鹽膜在500℃時為固態，但由于高溫下NaCl（g）?NaCl（s）間的平衡具有較高蒸汽壓力，仍可激活一系列腐蝕反應[24]。NaCl鹽膜會與表面氧化層反應并產生腐蝕性氣體Cl2[24]：

反應(1)產生的Cl2向合金基體內擴散，與合金成分元素（Ti、Al）發生反應，生成對應的揮發性金屬氯化物（反應（2）），從而加速了基體內部損傷。

由于氣態金屬氯化物具有高蒸汽壓和高活性，部分向外擴散過程中被氧化，再次釋放Cl2（反應（3））。

上述反應過程的循環，加速了合金的熱腐蝕進程。此外，鈦合金中的α相和β相對NaCl具有不同的腐蝕敏感性，腐蝕優先發生在β相及α/β相界處（圖10），該現象可能與它們的晶體結構差異有關。β相（立方結構包含12個四面體和6個八面體位點）相較于α相（密排六方結構包含4個四面體和2個八面體位點）更易發生腐蝕介質擴散。文獻[25]研究表明，元素Cl更易富集于β相和兩相界面空隙處。氯的侵蝕也會進一步促進氧的內擴散[3,23]，因此相界面和β相也具有更高的氧擴散率，從而導致該區域具有較強的腐蝕敏感性。本文研究結果還表明，CrN/Cr涂層的耐腐蝕性能低于CrN涂層。對于CrN涂層而言，腐蝕主要發生于制備過程形成的金屬大液滴等缺陷處，腐蝕后涂層較完整（圖8a，圖11a~11c）。然而，CrN/Cr涂層內部出現了由不同腐蝕敏感性而引起的涂層大面積剝落現象，其原因可能有以下兩方面：

1）由于Cr與O2具有較高的親和力，在高溫環境下更易發生氧化-氯化循環反應。熱腐蝕期間涂層的主要反應推測如下[10,26]:

上述反應形成的氣體及揮發性氯化物使涂層表面形成鼓泡、多層層間及表面產生氣孔（圖8f，圖11e~11f），破壞了涂層完整性。值得一提的是，與NaCl作用方式不同有關[27]，鹽霧試驗可促進腐蝕性介質內滲，造成涂層內存在電位差的層間界面形成微電池反應[6]。然而，在本實驗中，通過在樣品表面噴NaCl溶液后進行干燥這一工藝制備的鹽膜，熱腐蝕后（圖11d2和d4），涂層內部層間腐蝕區無明顯Na元素分布，僅檢測到Cl元素分布（上述氧化-氯化循環反應生成的Cl₂和CrCl₃未完全逸出涂層表面而在涂層內部殘留所致[28]），因此推測微電池腐蝕不是造成本實驗CrN/Cr涂層損傷失效的原因。

2）高溫腐蝕環境加速了Cr向涂層表面的擴散，同時反應（8）產生的揮發性CrCl₃也為Cr元素表面擴散提供了條件，導致涂層內部Cr層元素被消耗產生孔洞（圖11e）。擴散至表面的Cr及部分CrCl₃被氧化為Cr₂O₃（圖11d），在表面形成約2~3μm氧化層。隨著腐蝕過程的進行，多層涂層內部的腐蝕不均勻性加劇。由于腐蝕產物與涂層本身的摩爾體積以及熱膨脹系數的不同，從而引發內應力，最終導致涂層剝落失效。

3、結論

1）鈦合金熱腐蝕期間，β相比α相具有更強的腐蝕敏感性。腐蝕優先發生在β相及α/β相界處，該現象與α相和β相不同的晶體結構有關。

2）涂層的應用改善了鈦合金的力學性能（硬度及抗承載能力）。相比于CrN涂層，CrN/Cr多層涂層硬度更高，其性能的提升與多層結構對位錯運動的阻礙有關。

3）涂層的應用提升了鈦合金的耐腐蝕性能。腐蝕后，CrN涂層表面形貌較完整，而CrN/Cr多層涂層表面附著大量疏松多孔腐蝕產物且伴有明顯剝落現象，其剝落與Cr元素較差的熱穩定性和化學穩定性有關。因此，在海洋環境服役期間，需綜合考慮涂層的力學性能和耐腐蝕性能。
