安裝邊結構不僅可使零部件緊密地裝配在一起，實現定位、密封和載荷傳遞等功能，而且具有易于裝拆、便于檢修及更換零件等優點，在機械工程中得到了廣泛使用。以航空發動機機匣為例，受實際使用工況影響，安裝邊處受力狀態主要以內外壓差、軸向力和彎矩等載荷引起的彎曲應力為主，應力分布復雜[1]，是結構的危險部位，其結構力學響應行為直接關系到整個機匣和發動機的服役安全和壽命，對該處進行結構強度分析和試驗研究是十分必要的[2]。

國內外針對安裝邊結構的應力分布和結構設計優化開展了試驗和仿真模擬研究。HSPKumar等[3]通過計算分析方法對燃?xì)鉁u輪發動機安裝邊厚度、高度等在不同軸向力和氣體壓力下的應力和變形進行了分析。謝慧敏等[4]通過有限元，對機匣安裝邊連接結構整體應力及應變分布進行了分析。艾延廷等[5-6]對機匣安裝邊螺栓連接結構進行了深入研究，并通過計算對安裝邊結構和減重進行了優化設計。籍永青等[7]針對復合材料機匣安裝邊設計了結構模擬件，開展了強度性能試驗和損傷分析。通常，設計人員采用基礎材料力學性能數據或?qū)ζ浼右孕拚浪憬Y(jié)構的性能，但估算結果往往具有較大誤差，分析應用亦會偏離結構的真實使用性能和壽命，難以滿足結構設計的要求[8-10]，而使用部件進行試驗不僅過程復雜，而且成本高，指導價值有限。通過設計安裝邊結構特征模擬件開展強度試驗來對該結構力學行為進行研究，可以填補材料級到部件級正向設計缺失的特征結構試驗研究內容，為安裝邊轉角的結構設計、強度分析及壽命評估等研究奠定試驗基礎。

GH4169合金在650℃以下具有優異的綜合性能[11-13]，用其制備的發動機機匣安裝邊結構具有良好的連接剛性和強度。機匣安裝邊轉接部位往往采用臺階、圓角等結構形式實現機匣殼體的過渡，為研究不同轉角尺寸的安裝邊結構在彎曲靜力和疲勞加載作用下的結構響應，提取安裝邊結構特征，選用GH4169合金設計制備了安裝邊結構模擬件。采用位移控制的加載方式來模擬彎曲載荷，對具有不同轉角尺寸的安裝邊結構在彎曲靜力和疲勞加載作用下的結構響應、載荷傳遞和失效模式等進行試驗研究，并結合有限元計算進行分析討論。

1、試驗材料、模擬件設計及試驗方法

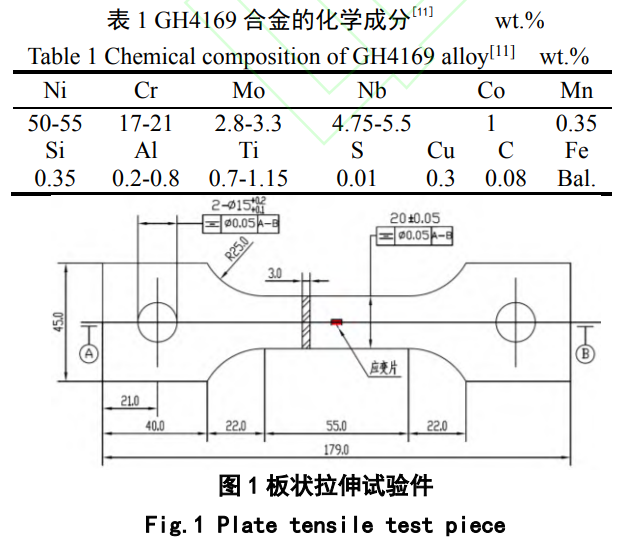

試驗用GH4169高溫合金主要成分見表1，為了解選用材料的基礎性能，選用了如圖1所示的試驗件進行拉伸試驗，通過在工作段正反兩面粘貼應變片的方法，在拉伸試驗后獲得其靜力拉伸條件下的應力應變曲線。試驗使用島津AG250KNE型電子拉伸試驗機，位移控制，加載速率2mm/min。

發動機機匣部件為筒體結構，對安裝邊進行結構特征提取后的模擬件設計及加載示意圖見圖2。由于機匣筒體相比模擬件尺寸具有較大的尺寸優勢，模擬件形狀近似于在機匣筒體的安裝邊位置進行切割取樣。模擬件在安裝邊一側開設螺栓孔用于模擬裝配約束，平直的懸臂來模擬機匣薄壁筒體。在轉角過渡R處進行針對性的變量設計，設置了R=1.2mm、3mm、5mm三種不同轉接圓角尺寸的結構模擬試驗件。由于機匣部件是筒體結構，筒體上的每一處結構周圍均有材料約束，為避免邊緣尺寸效應導致的試驗件在邊緣啟裂，在模擬件的邊緣做了針對性的圓角設計，見圖2中轉角R0.8與R0.1。

試驗前，通過螺栓將試驗件與工裝進行裝配，實現端面約束固定，并在圖2所示位置粘貼應變片。試驗工裝通過螺栓固定在試驗器上，加載壓頭固定在試驗器的另一端。加載壓頭在距離模擬件懸臂一端5mm的位置進行加載。室溫彎曲靜力試驗使用CMT4204型電子拉伸試驗機，位移控制壓頭的加載速率為0.5mm/min，加載至16mm時停止試驗。分別按照0~5.5mm、0~6mm、0~6.5mm、0~7mm的位移加載范圍開展彎曲疲勞試驗，使用島津EHF-100KN低周疲勞試驗機，加載頻率1Hz，循環直至試驗件破壞。每種試驗參數下獲得3個有效數據后停止試驗。

試驗過程中使用東華測試DH5921動態應力應變測試分析系統進行應變測試。模擬件斷口及形貌使用視頻顯微鏡VHX1000和場發射掃描電子顯微鏡Sigma500進行觀察。

2、試驗結果及分析

2.1板形試驗件室溫拉伸試驗結果

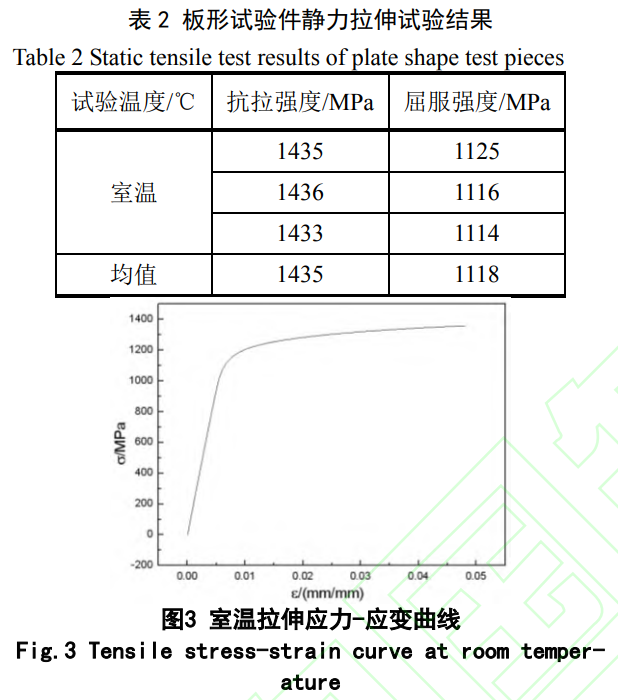

板形拉伸試驗件的室溫拉伸強度見表2，從試驗結果來看，材料性能穩定，根據應力及粘貼在工作段上的應變片測試獲得的數據繪制的拉伸應力-應變曲線見圖3。

2.2模擬件彎曲靜力試驗結果

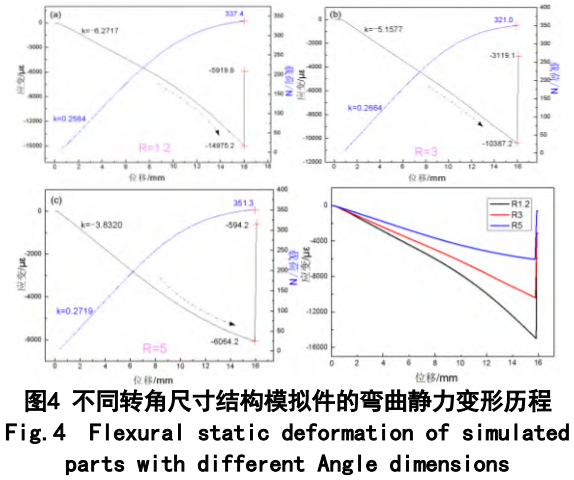

不同轉角尺寸安裝邊結構模擬件在室溫下的彎曲靜力試驗加載變形歷程見圖4，從原始平衡位置0mm下壓至最大位移16mm的加載歷程中，試驗件壓頭處的載荷-位移曲線的線形規律一致，先經歷彈性變形的直線段后，進入塑性變形的曲線段，變形抗力相差不大。

對照載荷-位移曲線可發現，在彈性段部分，貼片處的應變數據也呈線性變化，隨著彎曲位移的進一步增加，試驗件開始發生屈服，應變-位移曲線也呈非線性變化。但不同轉角尺寸的試驗件在進入非線性區后，應變-位移曲線呈現出不同的規律，最大變形量與試驗結束后的殘余變形量呈現明顯差異，隨著轉角尺寸的增加，試驗件的最大變形量和殘余變形量減小。對載荷位移曲線和應變-位移曲線的直線段進行線性擬合可直觀發現，隨著試驗件轉角尺寸的增大，曲線直線段斜率增大。彎曲靜力試驗后模擬件均未產生裂紋和斷裂。

2.3彎曲疲勞試驗結果

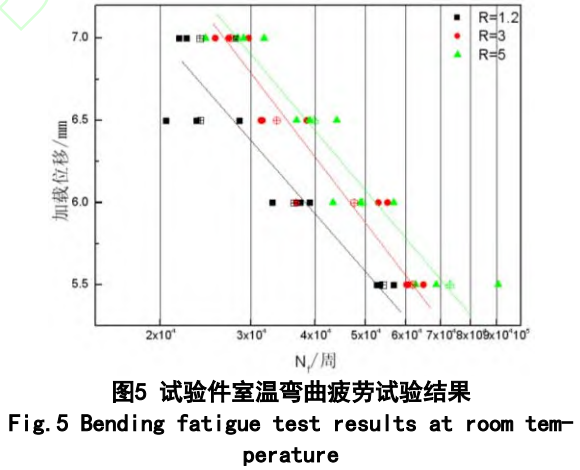

不同轉角尺寸的安裝邊結構模擬件的彎曲疲勞壽命與加載位移關系見圖5，其中帶有十字的數據標記點為對應試驗條件下的中值對數疲勞壽命。根據中值對數疲勞壽命判斷，相同轉角尺寸的試驗件隨著最大加載位移的增大，循環壽命降低；當最大加載位移相同時，隨著轉角尺寸的增大，循環壽命提高。

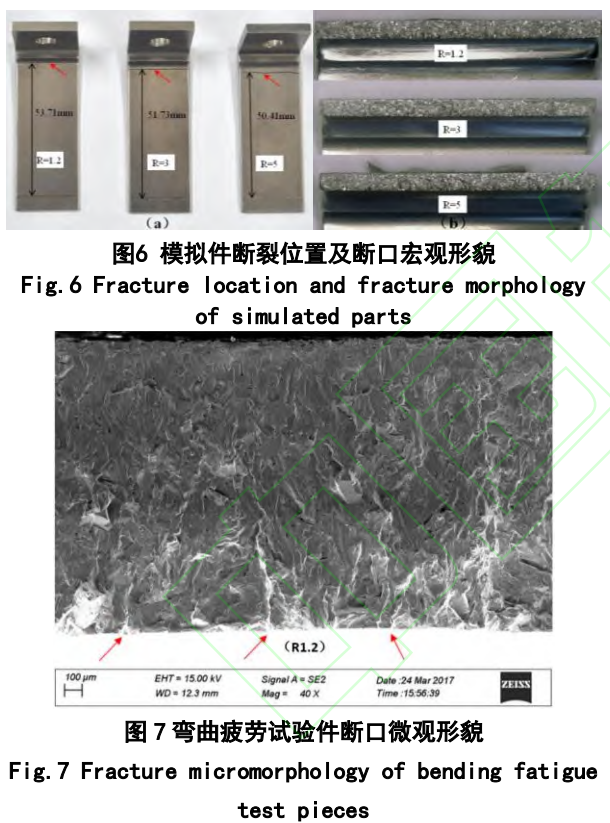

對所有試驗件的斷裂位置與加載端壓頭之間的距離進行觀察后發現，同一轉角尺寸試驗件在不同加載位移下的斷裂位置一致，且隨著轉角尺寸R的增大，斷裂位置向加載位置靠近。以最大加載位移為5.5mm的不同轉角尺寸的試驗件為例，試驗件彎曲疲勞斷裂位置及斷口形貌見圖6。對所有試驗件的斷裂位置與加載端壓頭之間的距離進行測量和均值統計，R1.2為53.71mm，R3為51.73mm，R5為50.41mm。

在彎曲疲勞循環加載過程中，試驗件變形模式類似于懸臂梁結構的彎曲變形，上表面受拉下表面受壓。疲勞試驗后，對試驗件斷口進行顯微觀察，如圖7和圖8所示，斷口可見明顯的放射棱線和疲勞弧線形貌特征，表明斷口性質為疲勞，在疲勞擴展區可見與裂紋擴展方向相垂直的疲勞條帶和二次裂紋，是低周疲勞擴展的典型微觀形貌特征。根據放射棱線匯聚的方向判斷，疲勞均起源于試驗件受載上表面的中部區域，且呈多源特征，表明裂紋形核的不確定性較大，出現疲勞性能的分散性，同時相比于材料數據手冊中利用標準材料試驗件獲得的疲勞數據而言，由于結構等要素的引入，結構模擬件的疲勞壽命某種程度上仍屬隨機變量，往往存在一定的離散性。

2.4有限元模擬結果

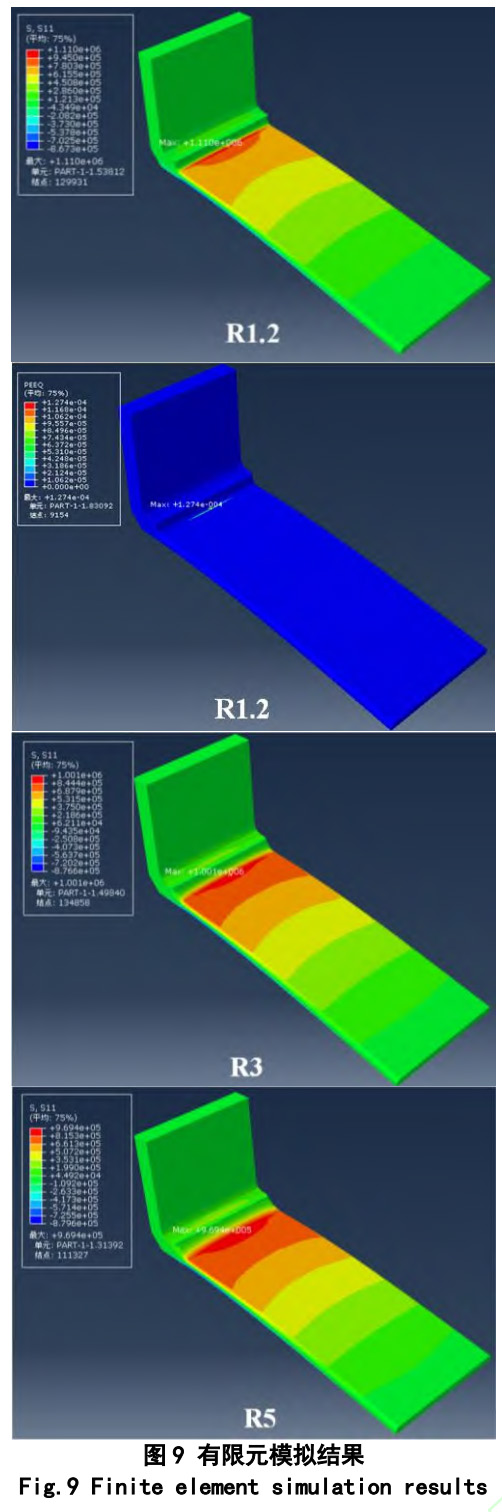

借助有限元對結構進行數值計算和仿真模擬，與試驗結果進行驗證分析，是當前安裝邊結構強度研究的重要手段[14-15]。一些學者對懸臂梁進行的有限元模擬研究[16-17]對于安裝邊結構的力學行為研究是有借鑒意義的。其中張永超等人[17]的研究成果表明，在進行懸臂梁結構的有限元模擬時實體單元較殼單元具有較小的誤差和較高的精度，因此本文選用實體單元對安裝邊結構的力學行為進行有限元模擬。以室溫靜力拉伸試驗結果作為材料參數輸入，密度8.24g/cm3，泊松比0.3[18]。安裝邊固定端開有螺栓孔，由于其最大應力一般出現在轉接圓角根部，計算時可不考慮孔的影響，對模型做適當簡化，試驗件固定端面整體邊界條件為固支，在加載位置施加試驗所需的變形位移。以最大加載位移5.5mm的試驗件為例進行數值模擬，試驗件應力分布云圖見圖9。

模擬結果表明，試驗件承受彎曲載荷發生變形后，上表面受拉，下表面受壓，在上表面的圓角過渡區有明顯的應力集中現象，高于下表面最大壓應力，最大應力點在圖中標出。且由于應力集中，R=1.2的試驗件在試驗件上表面出現了少量的塑性變形。

3、分析與討論

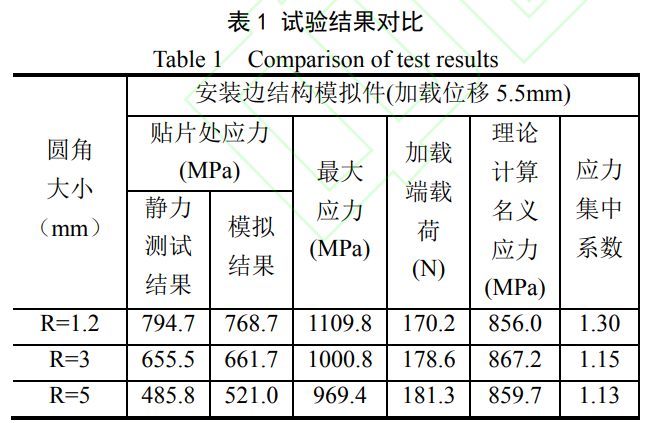

表3為安裝邊結構模擬件在承受彎曲載荷作用下通過理論計算、試驗測試和有限元模擬得到的結果，從貼片處的靜力測試結果和有限元模擬結果的對比可知，有限元模擬結果具有較好的可信度。

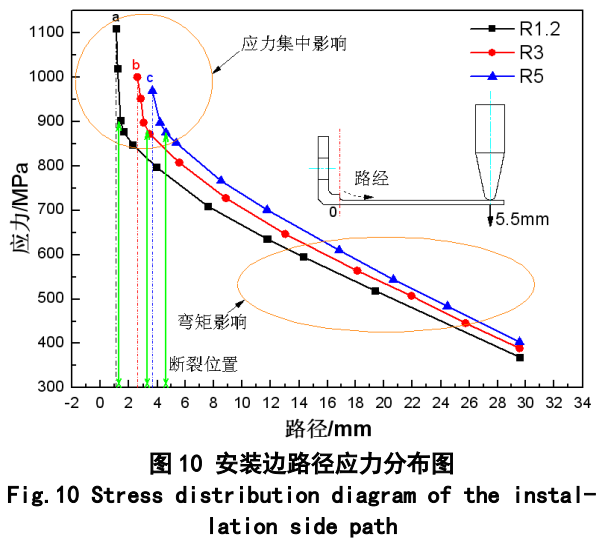

以轉接圓角的起始邊（圖10中虛線所示）為X軸零點作沿結構模擬件圖示箭頭路徑的應力傳遞圖，見圖10。

試驗件在加載端承受彎曲載荷時，載荷沿試驗件進行載荷傳遞，圖10中橢圓區域的應力變化主要受彎矩沿試驗件平板部分的線性變化影響，而當進入圓角與平板部分的過渡連接區域時，由于試驗件剛度發生較大變化引起的應力集中而導致應力在該處發生轉折。不同轉角尺寸試驗件的最大應力點均位于靠近平直段一側的轉接圓弧上，且隨著轉角尺寸的增大，最大應力位置趨于靠近加載端一側（見圖10中abc三點），該模擬結果同試驗件的斷裂位置結果趨勢一致。以通過理論公式1計算得到的應力作為名義應力，將有限元計算得到的最大應力與名義應力的比值作為該部位的應力集中系數。由于名義應力選用不同轉角尺寸試驗件有限元模擬得到的最大應力位置處的力臂和抗彎截面模量來參與計算，因此名義應力計算值在R=5時小于R=3。從試驗結果可知，隨著轉接圓角尺寸的增大，應力集中程度趨于緩和，這是由于該結構安裝邊圓角R處的剛度梯度變化較為平緩導致的。

式中：M為彎矩；F：為加載端測試獲得的加載力；L為根據有限元模擬得到的最大應力位置力臂；WZ為抗彎截面模量。

從彎曲靜力試驗結果可知，擁有不同轉角尺寸的試驗件在相同加載位移時加載端的力值相差不大，但當載荷傳遞至轉接圓角位置時，由于不同轉角尺寸試驗件的應力集中程度和抗彎模量存在差異，試驗件所謂應力分布和變形規律不同。轉接圓角附近的最大應力水平和位置及整體應力分布是導致試驗件在彎曲疲勞試驗中破壞的主要因素，較大的應力集中系數是試驗件疲勞壽命降低的重要原因。

本文通過比較3種不同轉接圓角尺寸結構模擬件在彎曲載荷作用下的變形行為、載荷傳遞和循環壽命來嘗試對安裝邊轉接圓角處的力學行為進行研究，但在討論機匣安裝邊整體結構時還應充分考慮機匣整體結構設計和包括氣體壓力分布、螺栓預緊力以及前后裝配引入的軸向力等因素。

4、結論

(1)不同轉角尺寸試驗件在彎曲靜力試驗下的彈性變形規律一致，屈服后變形規律不同，最大變形量與殘余變形量隨轉角尺寸增大而減?。?/p>

(2)試驗件循環壽命隨轉角尺寸的增大而提高，隨加載位移增大而降低，相同轉角尺寸試驗件的疲勞斷裂位置一致，且隨轉角尺寸的增加趨于靠近加載端一側；

(3)有限元模擬與試驗結果較為一致，轉角附近應力分布是影響模擬件疲勞壽命的主要因素。

5、參考文獻

[1] 董本涵,高鵬飛.機匣安裝邊應力分析的混合法.航空 發動機[J].1996,(2):23-29.

DONG Benhan, GAO Pengfei. Hybrid method for stress analysis of casing mounting side[J]. Aeroengine，1996,(2):23-29. (in Chinese)

[2] 劉長福,鄧明.航空發動機結構分析[M].西安:西北工 業大學出版社,2006,263-275.

Liu Changfu, Deng Ming. Structural analysis of aeroengine[M]. Xi’an: Northwestern Polytechnical University Press , 2006,263-275. (in Chinese)

[3] HSP Kumar, MM Mayuram,KS Raghavan and HSP Kumar, Improved Analytical Model for Bolted Joint Evaluation in Gas Turbines[J], Structures & Dynamics, 2012:673-682.

[4] 謝慧敏,馬岳峰,韓建保.螺栓連接件的有限元仿真計 算[J].現代制造工程,2002,(1):48- 49.

XIE Huimin, MA Yuefeng, HAN Jianbao . The fem simulation of workpiece connected by bolts[J].Modern Manufacturing Engineering, 2002, (1):48- 49. (in Chinese)

[5] 艾延廷,路闖,武威.機匣橫向安裝邊螺栓聯接結構應 力分析[J].航空制造技術,2015,472(3):25-29.

AI Yanting, LU Chuang, WU Wei. Stress analysis of bolt-flange connection structure on aeroengine casing[J].Aeronautical Manufacturing Technology,2015,472(3):25-29. (in Chinese)

[6] 艾延廷,路闖,武威,等.螺栓連接縱向安裝邊機匣的 有限元分析與優化 [J]. 科學技術與工程 ,2013, 13(29):8684-8690. AI Yanting, LU Chuang, WU Wei, et al. Bolt connection with the longitudinal edge of casing installation finite element analysis and optimization[J]. Science Technology and Engineering,2013,13(29):8684-8690. （in Chinese）

[7] 籍永青,徐穎,游彥宇.復合材料機匣周向安裝邊強度 與損傷分析[J].航空發動機,2022,48(1):54-60.

JI Yongqing，XU Ying，YOU Yanyu. Analysis of static strength and damage of circumferential mounting flange simulators in composite casing[J]. Aeroengine,2022,48(1):54-60. （ in Chinese）

[8] 王雷,王德俊.一種隨機多軸疲勞的壽命預測方法[J]. 機械強度,2003,25(2):204-206.

WANG Lei,WANG Dejun. A multiaxial fatigue life prediction method[J]. Journal of Mechanical Strength,2003,25(2):204-206. (in Chinese)

[9] 王東鋒,汪定江,王新坤.構件安全疲勞壽命估算中的 p-S-N 曲線修正[A].第二屆中國航空學會青年科技論 壇文集[C].2006.

WANG Dongfeng, WANG DingJiang, WANG Xinkun. Correction of p-S-N Curve in Estimating Part’s Safe Fatigue Life[C].2006 (in Chinese)

[10]解放.典型構件疲勞性能 S-N 曲線的獲取及應用.機 械設計[J].2015,32(4):71-73. XIE Fang. Acquisition and application of S-N curves of fatigue properties for typical components[J]. Journal of Machine Design, 2015, 32（4）: 71-73. (in Chinese)

[11]齊歡.INCONEL718(GH4169)高溫合金的發展與工藝 [J].材料工程,2012(8):92-93. QI Huan. Review of INCONEL 718 Alloy:Its History,Properties,Processing and Developing Substi tutes [J]. Journal of Materials Engineering, 2012(8): 92-93. (in Chinese)

[12]王旭東,李榮仁.GH4169 合金在某發動機上的選用分 析[J].燃?xì)鉁u輪試驗與研究,1997,1:269-280.

WANG Xudong, LI Rongren. Analysis of Selection of GH4169 Alloy on a Certain Engine [J].Gas Turbine Experiment and Research,1997,1:269-280. (in Chinese)

[13]莊景云,杜金輝,鄧群,曲敬龍,呂旭東.變形高溫合金 GH4169[M].北京:冶金工業出版社,2006:1-3.

ZHUANG Jingyun, DU Jinhui, DENG Qun, QU Jinglong, LV Xudong. Deformed superalloy GH4169 [M]. Beijing: Metallurgical Industry Press, 2006: 1-3. (in Chinese)

[14]李江騰,唐小弟.用局部應力-應變法估算安裝邊疲勞 壽命[J].中南林學院學報,2004,24(1):98-100.

LI Jiangteng, TANG Xiaodi. Prediction of Fatigue Life of Flange by Local Stress-strain Method[J]. Journal of Central South Forestry University, 2004,24(1):98-100. (in Chinese)

[15]徐超,余紹蓉,鄭曉亞,等.機械螺栓法蘭連接的有限 元力學模型比較研究[J].機械設計與制造, 2009(6): 37-39.

XU Chao, YU Shao-rong, ZHENG Xiao-ya, et al. Comparative evaluation of finite element models for mechanical structures with bolted joints[J]. Machinery Design and Manufacture, 2009(6): 37-39. (in Chinese)

[16]沈海寧,楊亞平.基于 ansys 不同截面懸臂梁性能的 有限元分析[J].青海大學學報,2009,27(3):6-10.

SHEN Haining, YANG Yaping. Finite element analysis on variable section cantilever based on ANSYS[J]. Journal of Qinghai University, 2009, 27(3):6-10. (in Chinese)

[17]張永超,佟麗莉,曹婧,等.懸臂梁不同單元類型計算 誤差分析[J].河北工程大學學報,2016,33(4):5-9.

ZHANG Yongchao, TONG Lili, CAO Jing, LV Chen,et al. Calculation error analysis of cantilever beam of different element types[J]. Journal of Hebei University of Engineering,2016,33(4):5-9. (in Chinese)

[18]中 國 航 空 材 料 手 冊 ( 第 二 版 ). 中 國 標 準 出 版 社,2002.2.

China Aviation Materials Handbook (Second Edition). China Standard Press, 2002.2. (in Chinese)
