引言

鈦合金材料是20世紀50年代發展起來的一種重要的結構金屬，因其具有強度高、耐蝕性好、耐熱性高等 優點而被廣泛用于各個領域。鈦合金不僅是航天航空工業中不可缺少的重要結構材料，其在民用領域也得到 了廣泛的應用。在船舶行業中，鈦合金主要用于耐壓客體、螺旋槳、漿軸、各類管接頭、冷卻器、冷凝器、 發動機部件、升降裝置及發射裝置等。在醫療行業，鈦合金被認為是很好的醫用金屬材料，常被用作植入人 體的金屬植入物等[1]。許多國家都意識到鈦合金材料的重要性，并相繼對其進行研究開發，得到了很好的 實際應用。雖然鈦合金具有強度高、密度小、機械性能好、韌性和抗蝕性能很好等優點，但因其加工成本高 ，使得其在行業中的發展受到制約。造成加工成本高的因素有兩個方面:一方面鈦合金切削時摩擦力大、溫 度高、刀具磨損嚴重，需采用高性能刀具，因而大幅提高了其制造費用；另一方面切削鈦合金的速度比切削 鋼的速度低50％以上。而典型鈦合金的切除率僅為普通鋼件的25％左右，故加工鈦合金零件所花費的時間大 約是鋼件加工的4倍，極大地降低了生產效率，提高了生產成本[2－6]。但鈦合金難于切削加工不僅僅在于 其硬度，關鍵在于其本身化學、物理、力學性能綜合作用對切削加工性能的影響。

通常情況下，高精度的銷軸加工方法主要是先車削留0.1mm左右余量，再進行磨削。由于鈦合金自身的 特性，在磨削過程中，零件表面不但容易產生硬化，而且伴隨著溫度的升高，零件表面還會出現裂紋，從而 影響表面質量。為了解決這一問題，采用以車代磨的加工方法，通過粗車、半精車、精車直接車至圖紙尺寸 要求，且使用YG系列刀具材料。此方法雖然能使加工質量相對滿足零件要求所需，但也存在著諸多不足， 如:刀具使用壽命較短；刀具抗沖擊力較差；加工效率較低等。

筆者以TC4鈦合金軸?20棒料為例，使用高鈷高速鋼(W2Mo9Cr4VCo8)刃磨刀具，經過多次試驗， 通過合理選擇刀具參數、切削參數、切削液等一系列具體措施，解決了鈦合金在車削中過程中的技術性難題 ，相比YG系列刀具材料而言，該刀具具有一定的優勢，不僅保證了零件加工質量，還提高了生產效率，降 低了生產成本。

1、材料分析

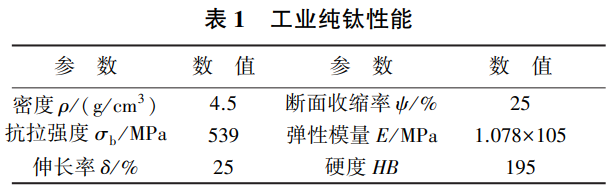

鈦是一種新型稀有金屬，其性能與雜質含量有關，主要雜質包括碳、氮、氫、氧等。最純的鈦就是碘化 鈦，其雜質含量不超過0.1％，當前工業所用純鈦，其純度為99.5％，性能如表1所列。純鈦的特征為重量輕 ，強度、硬度高，具有金屬光澤。

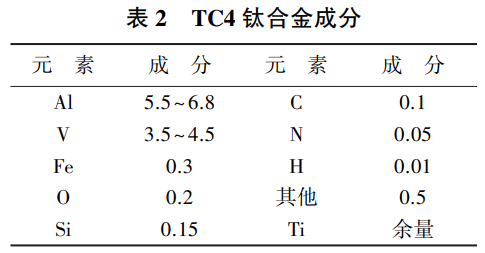

TC4鈦合金是一種銀白色的雙相合金，其成分如表2所列。它綜合性能和組織穩定性能較好，并具有良好 的韌性、塑性和抗高溫變形能力。通過熱處理可進一步提升其綜合性能，熱處理后其強度可提高50％~100％ ，能在500℃左右繼續保持良好的機械性能，也能在-196℃~-253℃低溫下仍有較好的延伸性和韌性。

2、刀具材料及幾何角度的選擇及試驗

2.1刀具材料的選擇

鈦合金散熱性差，車削容易產生局部高溫，高溫對車刀刀尖具有軟化效應，從而加劇刀尖磨損，使主切 削力瞬時增加，產生抗力，進而導致刀尖崩碎。因此，在刀具選擇上要優先考慮導熱性能較好的材料，導熱 性好的材料散熱快，可避免車削過程中因局部溫度迅速升高而造成刀具劇烈磨損，從而降低刀具切削性能并 縮短刀具使用壽命。試驗表明，在抗沖擊方面，高速鋼優于硬質合金，但高速鋼紅硬性、耐磨性不如硬質合 金。鈦合金在高溫時化學活性大，易與空氣中的氧和氮發生化學反應，產生硬脆化合物，使得局部硬度迅速 提高至ＨＲＣ60以上，加速刀具磨損。因此采用高速鋼車刀車削鈦合金時必須在低溫低速下進行。鈦與硬質 合金ＹＴ、ＹＷ中的元素易親和，親和現象會加速刀具磨損，使過渡表面迅速硬化，并最終導致崩刃，無法 繼續切削。金剛石、陶瓷、立方氮化硼的刀具雖然也可以對鈦合金進行加工，但其工藝性能相比高速鋼較差 ，且加工成本較高。綜上試驗分析，最終實驗選擇了高速鋼，該材料中無鈦元素，并具有綜合性能較好且成 本較低的特點。

2.2刀具材料及幾何角度的選擇

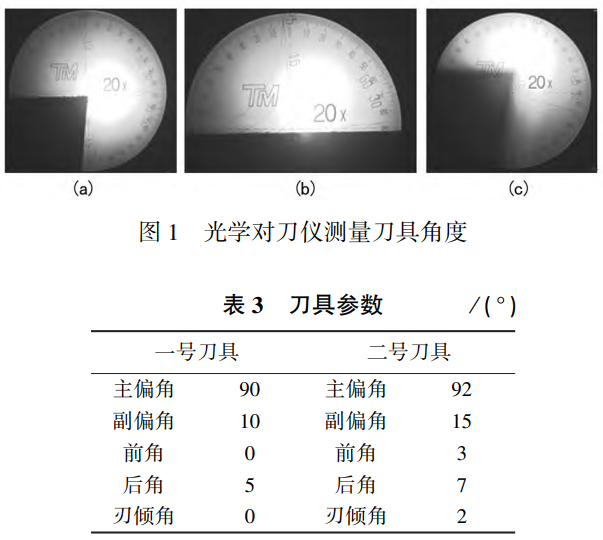

由于鈦合金對刀具材料的化學親和性強，在切削溫度高和單位面積上切削力大的條件下，刀具很容易產 生粘結磨損[6-8]。因此在刀具刃磨結束后，可采用油石打磨，以便提高刀具表面光潔度，有效降低粘結現 象的產生；或采用高硬度砂輪刃磨刀具(如金剛石)，也可直接提高刀具刃磨質量。刀具幾何角度選擇的正確 與否，直接影響零件加工質量和刀具的使用壽命。通過多次車削試驗和數據分析，確定了最優刀具參數，經 過光學對刀儀(見圖1)測得刀具參數如表3所列，其參數變化不得超過±1°。以表3參數為依據，隨著刀具角 度逐漸減小，主切削力會逐漸增大，這容易引起工件變形；而當?shù)毒呓嵌戎饾u增大時，刀具強度會隨角度增 大而減小，此時車削時容易產生震動，且刀尖磨損速度也會加快。

3、切削用量及切削液的選擇及試驗

3.1切削用量的選擇

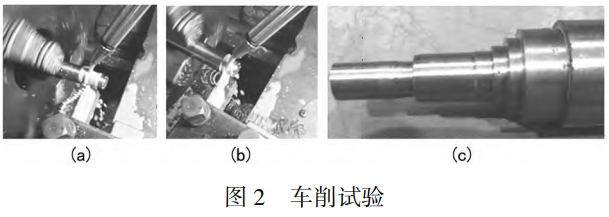

車削鈦合金就是對鈦合金進行粗精車，在去除大量加工余量的同時，還需保證其加工精度。切削參數的 合理選擇影響著零件的加工精度及生產效率，并直接決定著生產成本的高低。因此，在粗精車時，首先考慮 的是如何提高刀具使用壽命。影響刀具使用壽命的因素，除刀具材料、工件材料、刀具參數外，最主要的因 素就是切削用量。車削試驗如圖2所示。

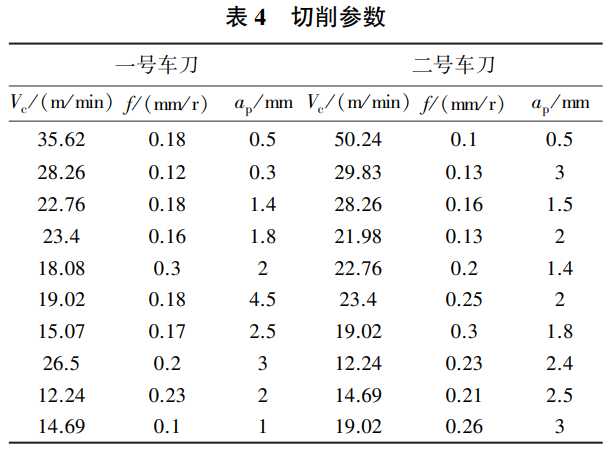

實驗表明，刀具的磨損主要取決于切削溫度，而影響切削溫度的主要因素是切削速度和背吃刀量，進給 量次之。切削參數如表4所列。實驗表明，一號刀具的車削性能優于二號刀具，因此在粗車時，建議使用一 號刀具參數。其低速車削時，在大量澆注冷卻液的情況下，通過增大背吃刀量或進給量，不僅提高了生產效 率，還不會影響刀具使用壽命。文章以a_p＝4.5ｍｍ、V_c＝19.02r/min、ｆ＝0.18mm/r進行了整體零件的 粗加工，結果發現一號刀具無任何磨損現象產生，明顯優于二號刀具。但二號刀具在車削速度較高時，尤其 是背吃刀量較大時優勢明顯。

相同的情況下，二號刀具的表面加工質量明顯優于一號刀具。綜合結果分析得出，一號刀具適合TC4鈦 合金的粗加工，二號刀具適用于精車，其切削參數a_ｐ＝0.5mm、V_c＝50.24m/min、ｆ＝0.1mm/r。

3.2切削液的選擇

實驗表明，相比干式和冷風切削，油霧冷卻條件下的切屑毛邊高度和間距顯著減小，毛邊頻率提高。

這表明，隨著冷卻潤滑條件的改善，刀具與工件擠壓程度逐漸降低，切屑的側向塑性流動減小，毛邊現 象趨于減弱[9]。采用干式切削時，若切削溫度在200~500℃之間，雖然材料化學性能相對比較穩定，但對作 為高速鋼材料的刀具會產生一定的磨損。因此，該切削模式采用該刀具材料切削時，溫度控制在200℃以下 ，可作為精加工的一個選擇。但當切削溫度超過500℃時，刀具材料很容易吸收空氣中的氧和氮形成硬而脆 的外皮，加速刀具磨損，甚至使刀具喪失切削能力；若采用水基切削液進行車削，可有效降低切削溫度，但 此方式加工的表面質量較差，鐵銷容易粘附在機床導軌上，對機床精度造成破壞；采用風冷作為切削冷卻雖 然可有效控制切削溫度的升高，但其缺乏潤滑，因而在車削過程中，容易產生毛邊，導致鐵銷流速變慢，直 接影響零件表面質量。綜上所述，此次試驗選擇了油冷卻，油冷卻可解決以上存在的共性問題，提高了表面 質量，有效提高刀具使用壽命。值得注意的是切削速度、進給速度不能過高，否則也會發生因零件表面溫度 過高而形成的表面燒傷現象。

4、存在的問題和解決措施

4.1主要存在問題

車削鈦合金主要存在以下問題:①鈦合金化學性能較活躍，容易在車削過程中產生表面硬化；②車削鈦合金時，刀具容易磨損；③車削過程中容易產生塑性變形，從而影響加工精度；④加工效率相比鋼件而言較低。

4.2解決措施

經過多次車削試驗表明，車削鈦合金時，刀具磨損主要集中在后刀面，但有時在前刀面也容易形成磨損 。產生這種現象的原因有兩種:一是切削參數安排不合理；二是刀具參數選擇不合理。由于鈦合金材料本身 具備的特性，因此在不影響工藝系統剛性的情況下，盡可能選擇較小的主偏角、副偏角、后角、前角、刃傾 角。

綜合試驗結果總結的要點如下。(1)減小刀具參數，有利于提高加工效率，提高刀具使用壽命，適用粗 加工。(2)減少刀具在車削過程中與零件表面的接觸，有利于降低切削溫度，提高散熱能力。(3)隨著刀具參 數的增大，車刀刀刃、刀尖變得更加鋒利，使得主切削力減小，工件變形降低，同時提高了表面加工質量， 適用精加工。(4)刃磨刀具時，適當增大斷削槽，可以改變鐵銷流速及形狀，有助于提高表面加工質量。(5) 相比ＹＧ系列刀具材料而言，高速鋼在車削TC4鈦合金時。更具優勢。(6)采用油冷卻時，不但能有效降低車 削溫度，而且提高了鐵銷流速，有助于提高表面加工質量并減少工件變形。

5、結語

文章以TC4鈦合金軸φ20棒料為例展開研究，使用高鈷高速鋼(W2Mo9Cr4VCo8)刃磨刀具，通過 刀具參數、切削參數、切削液的合理選擇對TC4鈦合金進行了多次車削實驗，并采用數據分析等方法得到了 TC4鈦合金材料零件采用高速鋼為材料刀具車削的相關依據，為鈦合金的研究應用提供了一定參考。

參考文獻:

[1]張喜燕，趙永慶，白晨光.鈦合金及應用[Ｍ].北京:化學工業出版社，2005.

[2]陳五一，袁躍峰.鈦合金切削加工技術研究進展[Ｊ].航空制造技術，2010(15):26－30.

[3]韓榮第，于啟勛.難加工材料切削加工[Ｍ].北京:機械工業出版社，1996.

[4]張桂木，楊玉海，趙樹國，等.鈦合金薄壁件車削加工的研究[Ｊ].機械設計與制造，2006(1):140 －141.

[5]ＴａｍｉｎＭＮ，ＳｕｄｉｎＩ，ＭｏｎＴＴ.Ｔｈｅｒｍａｌ-ｍｅｃｈａｎｉｃａｌｒｅｓｐ ｏｎｓｅｓｏｆＴｉ-6ＡＩ-4Ｖｄｕｒｉｎｇｏｒｔｈｏｇｏｎａｌｃｕｔｔｉｎｇｐｒｏｃｅｓｓ[Ｊ]. ＤｉｆｆｕｓｉｏｎａｎｄＤｅｆｅｃｔＤａｔａＡ，2008(2７3):6７3-6７8.

[6]ＭｏｌｉｎａｒｉＡ，ＭｕｓｑｕａｒＣ，ＳｕｔｔｅｒＧ.Ａｄｉａｂａｔｉｃｓｈｅａｒｂａ ｎｄｉｎｇｉｎｈｉｇｈｓｐｅｅｄｍａｃｈｉｎｉｎｇｏｆＴｉ－6Ａｌ－4Ｖ[Ｊ].Ｉｎｔｅｒｎａｔｉ ｏｎａｌＪｏｕｒｎａｌｏｆＰｌａｓｔｉｃｉ￣ｔｙ，2002(18):443－459.

[７]杜國臣.硬質合金刀具車削Ti6Al4V鈦合金試驗研究[Ｊ].組合機床與自動化加工技術， 2013(5):36－38.

[8]蘇文瑛，劉玲玲，夏升旺.鈦合金芯軸車削加工工藝的改進[Ｊ].組合機床與自動化加工技術， 2018(1):135－136.

[9]易湘斌，芮執元，賀瑗，等.不同冷卻潤滑條件下ＴＢ6鈦合金高速銑削切屑形態研究[Ｊ].制造 技術與機床，2019(７):85－88.
