鈦鈮合金多為β 型鈦合金，廣泛使用的鈦鈮合金主要有Ti45Nb 及Nb47Ti。由于加入較多鈮元素，其晶體結構由密排六方結構轉變?yōu)轶w心立方結構，因此與其它鈦合金相比，具有一些優良的特性。例如良好的加工塑性、低溫超導性能，其次具有熱膨脹小、彈性模量低、成形性好等特點，這些特性使其應用于航空航天領域及超導行業。目前，Ti45Nb 合金作為飛機鉚釘材料應用已經非常普遍，該合金與其他合金復合，制成的雙金屬鉚釘已在空客和波音飛機上大量應用。Nb47Ti 合金主要用于制備超導線材料。

由于鈦鈮合金的鈮含量較多，鈮與鈦的熔點及密度均存在較大的差別，在熔煉過程中容易出現鈮不熔塊及富鈦斑等冶金缺陷。富鈦斑主要是因?yàn)殁佋谝簯B(tài)鈮和固態鈮中的溶解度不同，在凝固過程中鈦元素不斷被排在熔池中形成相對高濃度區，隨著熔煉的進行熔池不斷的升高，導致鑄錠中心部位及中上部位鈦含量偏高，凝固后形成明顯的富鈦區。這些富鈦偏析冶金缺陷在熔煉過程中不可避免，在后期加工過程中如果不能很好的消除，遺留在成品當中，將會形成產品質量問題。由于鈦鈮合金中富鈦斑的形成相似，故本文以Ti45Nb 為代表，研究了鍛造加工及熱處理過程對富鈦斑的改善效果。

1 、試驗材料及方法

1.1 坯料制備

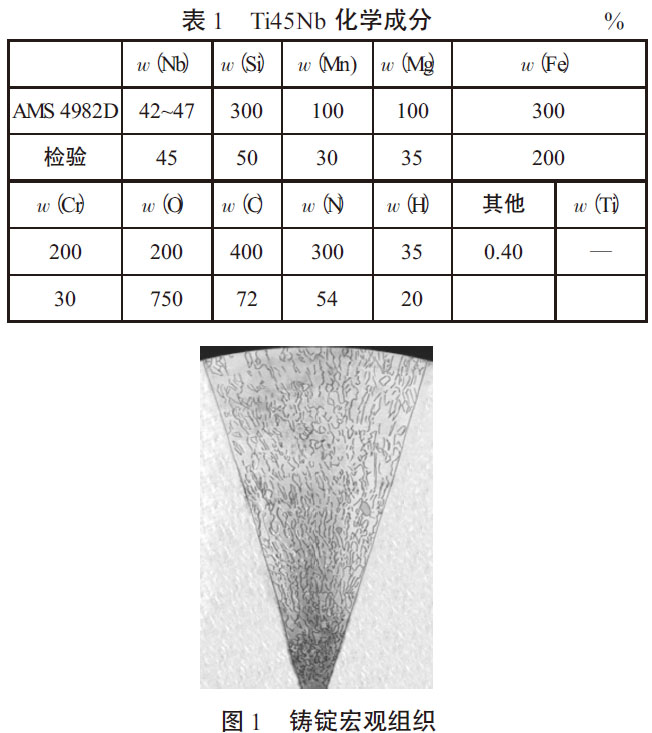

試驗所用的Ti45Nb 坯錠由寧夏德運創潤鈦業有限公司內部生產，坯料采用粒度為0.83~25.4 mm的1 級海綿鈦與鈮元素經過混布料，壓制電極塊，組合焊接制備電極，最后經3 次真空自耗電弧爐熔煉，制備規格為Φ600 mm×2 400 mm 鑄錠，鑄錠化學成分見表1。熔煉鑄錠經過探傷檢驗，保證內部無疏孔、縮孔、偏析、夾雜等缺陷。在鑄錠端面取金相進行分析，可以看出鑄錠鑄態組織中枝狀晶沿徑向分布，晶粒粗大，具有一般鑄錠組織的形態，見圖1。

1.2 試驗方案及檢測

鍛造試驗在16MN 快鍛機上進行，采用平砧進行鍛造，鍛造模具預熱至350~400 ℃。開坯鍛造采用天然氣爐加熱，采用防氧化玻璃粉進行保護，加熱溫度1 150 ℃。中間鍛造采用電阻爐進行加熱，加熱溫度900~1 100 ℃。成品鍛造加熱至800~900 ℃，所有終鍛溫度控制在700 ℃以上。出爐轉料時間控制在30 s 內，防止熱量損失。鍛造棒材規格為Φ100~200 mm，鍛造比控制在7 左右。

檢測試樣沿棒材端部100mm處切取，采用氫氟酸和硝酸的混合液進行腐蝕制備金相樣。采用Leica MM-6 金相顯微鏡觀察材料的顯微組織。采用SEM 對腐蝕樣品表面形貌進行觀測。采用EDS 對樣品微區的化學成分進行檢測。

2、 試驗結果及分析

2.1 鍛造加工對組織的影響

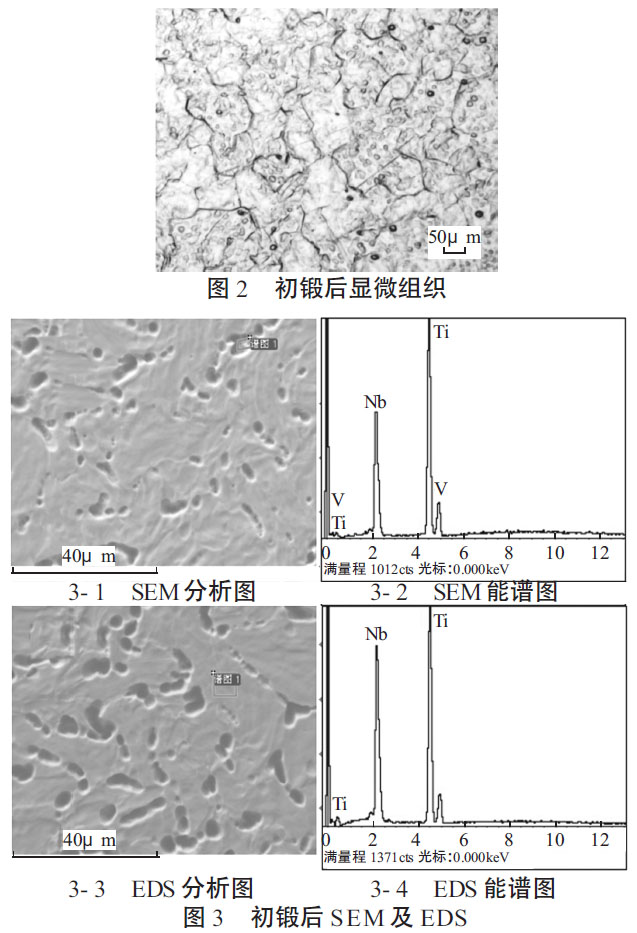

開坯鍛造通常具有高溫大變形的特點，開坯之后，顯微組織顯示鑄態組織得到有效的破碎，枝狀晶消失，如圖2 所示。從金相可以看出晶界和晶內存在明顯的黑色斑點，且數量較多。為了弄清楚這些黑斑產生機理，對這些斑點進行了進一步的分析，采用SEM 與EDS 對腐蝕后的試樣進行形貌及微區化學成分分析，分析表明，表面上存在較多的孔洞，這些 孔洞在晶界和晶內都有分布，其與金相照片上的黑色斑點相對應，如圖3-1，圖3-3 所示。

對這些孔洞及周邊部位做進一步的微區化學成分分析，發現周邊非孔洞區域的鈦鈮比例符合要求，而孔洞區域的鈦含量偏高，鈮的含量偏低，鈦鈮比例偏大，如圖3-2，圖3-4 所示。能判定這些孔洞就是富鈦區域，將它稱之為富鈦斑。由于鈮較鈦耐腐蝕，經過腐蝕劑腐蝕后表面形成孔洞。這些富鈦斑是由鑄錠中的富鈦區域經破碎后形成的。但是孔洞線度 小，分布分散，說明高溫大變形的開坯鍛造可以減小和分散鑄態的富鈦區域，對組織偏析有改善作用。

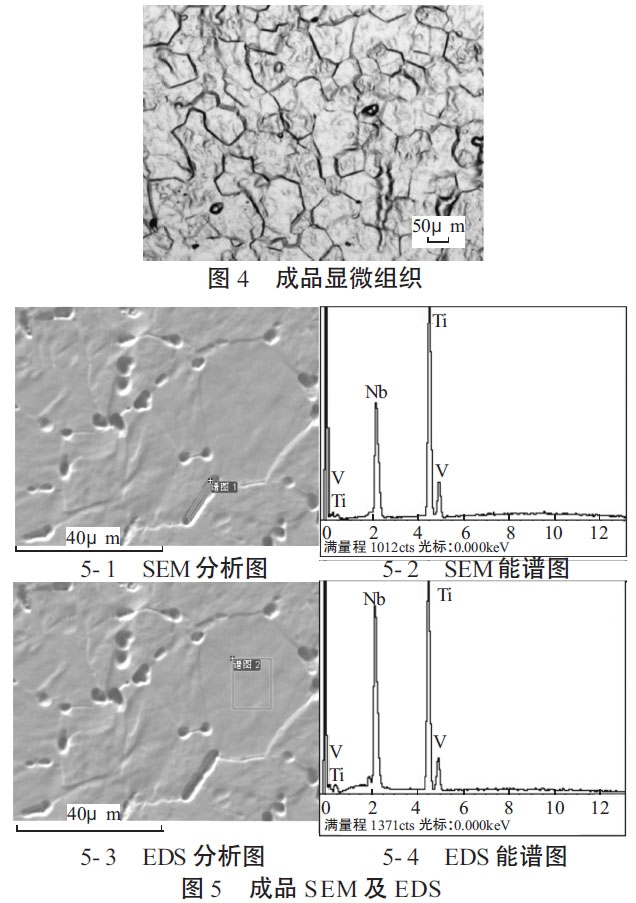

坯料經過兩次的鐓拔鍛造后拔長至成品，加工率為70%，對棒材成品進行取樣分析。腐蝕后的金相見圖4，此時的晶界較為明顯，并存在較多的亞晶界，部分區域晶界粗化，晶內黑斑相比減少很多。對試樣進一步的通過SEM 和EDS 進行分析，見圖5-1，圖5-3 從電鏡照片來看晶內孔洞在數量和尺度上均已減小，表明多次鍛造對富鈦斑有破碎消除作用。

而大多數的孔洞分布在晶界上，某些孔洞呈條狀分布于晶界，這說明經過鍛造晶粒變小再結晶時，富鈦斑有向晶界匯集的傾向。通過能譜分析，見圖5-2，圖5-4 孔洞處的鈦鈮含量比例偏小，晶內鈦鈮含量符合要求，孔洞處鈦鈮比例與鐓拔鍛造前的坯料相比，比例要略大一些，說明富鈦斑整體有所改善，不僅數量減少、而且成分差距也在縮小，這就說明了，多次鍛造可以對冶金偏析形成的富鈦斑具有有效的改善作用。并且經過鍛造后晶內的富鈦斑面積大大減少，多數聚集在晶界上或晶界附近。

2.2 均勻化熱處理對組織的影響

棒材采用均勻化熱處理，目的是利用原子的熱擴散消除這些富鈦偏析。試驗采用兩種熱處理溫度，分別為1100℃與1250℃，通過這種高低溫?zé)崽幚韥?lái)研究熱處理溫度對富鈦斑的減弱及消除效果。兩種熱處理工藝的保溫時間均為12 h，整個過程采用氣體保護。

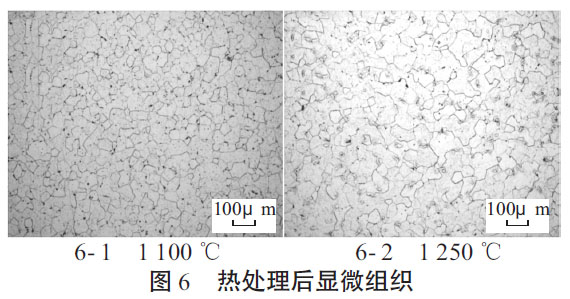

均勻化熱處理后棒材的金相組織如圖6 所示。

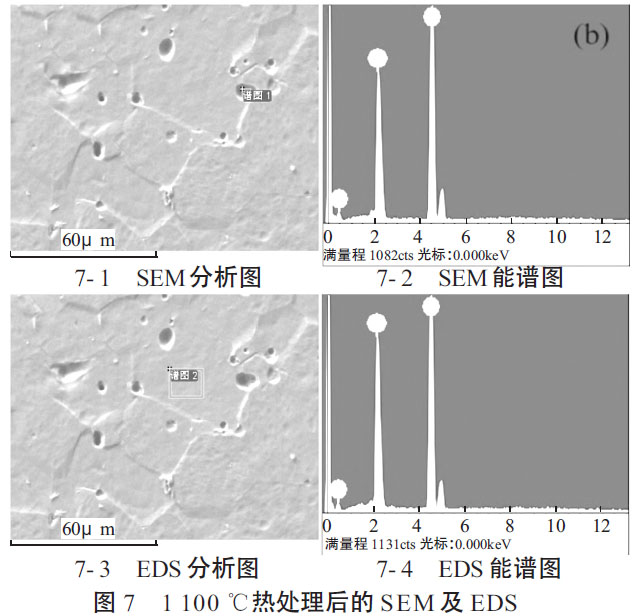

從圖中可以看出，相比熱處理前，處理后的黑斑明顯減小且減少。溫度較高的1 250 ℃退火工藝導致晶粒長大較為明顯，同時黑斑也較1100 ℃的要少一些。通過對1100℃的樣品進行SEM 及XPS 分析，從SEM 電鏡的照片上來看，孔洞數量減少，部分孔洞已經很淺，這表明相比退火之前，富鈦斑明顯減少，見圖7-1，圖7-3。結合能譜進一步分析孔洞內微 區化學成分及正常區域化學成分，見圖7-2，圖7-4。

由能譜可以看出孔洞里的鈦鈮比例仍較標準值偏低，但是與未退火之前相比有所增大，表明退火加速了原子的擴散，使區域組織趨于均勻化，而正常區域鈦鈮比例符合要求。

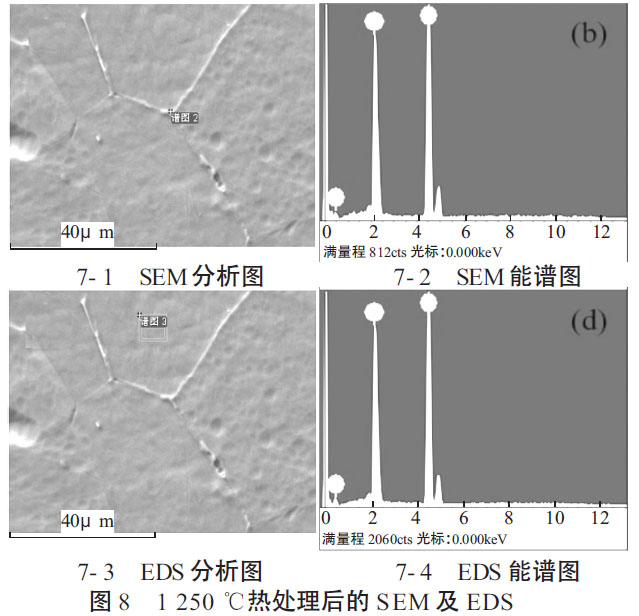

當均勻化熱處理溫度提升至1 250 ℃時，SEM照片顯示，富鈦斑幾乎全部消失，僅有很淺的孔洞遺留在表面上，見圖8-1，圖8-3。用能譜進一步分析其晶界和晶內的成分分布情況，見圖8-2，圖8-4。發現晶界和晶內的成分基本一致，而且鈦鈮含量的比例也符合標準值要求。與1100 ℃熱處理效果相比，富鈦斑有了顯著的改變，全部消失。這就說明溫度較高時均勻化熱處理對組織均勻有很大的改善作用。

當均勻化熱處理溫度提升至1 250 ℃時，SEM照片顯示，富鈦斑幾乎全部消失，僅有很淺的孔洞遺留在表面上，見圖8-1，圖8-3。用能譜進一步分析其晶界和晶內的成分分布情況，見圖8-2，圖8-4。發現晶界和晶內的成分基本一致，而且鈦鈮含量的比例也符合標準值要求。與1100℃熱處理效果相比，富鈦斑有了顯著的改變，全部消失。這就說明溫度較高時均勻化熱處理對組織均勻有很大的改善作用。

3、 結論

1）通過研究發現，鍛造對冶金偏析所形成的富鈦斑有破碎和改善的作用，隨著開坯鍛造及后續鍛造的進行，富鈦斑由大到小，由多到少，并且富鈦斑中鈦鈮含量比率不斷增大，有均勻化的趨勢。

2）鍛造之后的均勻化熱處理對富鈦斑有非常明顯的弱化作用，其中熱處理溫度為敏感性因素，當采用1 250 ℃退火12 h 后，棒材組織中的富鈦斑基本消失。

參考文獻

[1] 張喜燕，趙永慶，白晨光.鈦合金及應用[M].北京：化學工業出版社，2004.

[2] 莫畏.鈦[M].北京：冶金工業出版社，2008.[3] 張利軍，王幸運，郭啟義，等.鈦合金材料在我國航空緊固件中的應用[J].成型技術研究，2013(16)：129-133.

[4] 日本鈦協會.鈦材料及應用[M].周連在，譯.北京：冶金工業出版社，2008.

[5] 梁芳慧，周廉.鈦和鈦合金生物活化研究現[J].稀有金屬材料與工程，2003，32(4)：241-244.

[6] 肖紀美.材料的應用與發展[M].宇航出版社，1988：12.
