引言

隨著我國高速列車的發展和運行時速的逐步提高，對轉向架輕質、高強、耐疲勞、耐腐蝕等性能要求也不斷提高。鈦及鈦合金具有密度低、比強度高、耐腐蝕、無磁性等特性［1-2］，使其成為新一代高速列車轉向架的理想材料［3］。由于鈦合金焊接后焊縫冷卻速度較快，在焊縫組織冷卻過程中發生馬氏體轉變，導致焊縫塑性和韌性相對較差，使其成為鈦合金轉向架的薄弱區域。為提高焊接接頭的韌性和塑性，方乃文［4-6］等人通過在藥芯焊絲中添加TiAl-V-Mo粉，在提高TC4鈦合金大厚板窄間隙激光焊接接頭的穩定

性和強化能力的同時還能夠保持接頭的塑性。程?hào)|海［7］等人通過在TC4鈦合金焊縫中添加稀土元素Yb2O3，使焊縫中心β晶粒尺寸由337μm降低至127μm，提高了焊縫塑性。蔣哲亮［8］通過在Ti6Al4V合金的焊縫中添加Ce元素，降低了焊縫原始β柱狀晶組織尺寸，使焊接接頭的強度和塑性均得到提升。Song［9］等人研究發現，在Ti-NbTa-Zr合金中添加質量分?jǐn)?shù)0.1%的Ce元素，使得抗疲勞性能增強。堅硬的稀土氧化物可以阻礙位錯的運動，從而抵抗疲勞裂紋的形成。蔣鵬［10］等人通過在Ti50焊縫中添加0.8%的Fe元素，使焊縫的綜合性能得到明顯提升。楊楠［11］利用激光增材制造的方法研究了V元素對TC4合金增材構件的影響，發現當V含量為6%時，對初生α-Ti具有較好的細化作用，使材料具最優抗拉強度、延伸率和耐磨性。葛鵬［12］等人研究了Mo、V、Cr對β相的影響，發現Mo對β相有明顯的細化作用，提升了合金的抗拉強度。郜廣軍［13］通過研究Si、Mo、Y對Ti55合金組織及性能的影響，發現Mo含量的增加細化了合金的顯微組織，增加了合金的維氏硬度，提高了室溫?cái)嗔秧g性和壓縮性能。

上述研究表明，在焊縫中添加適宜的合金元素能提升焊縫性能，而Mo元素或稀土元素對焊縫晶粒細化和提高焊縫的強韌性具有明顯的作用。因此，為改善鈦合金激光焊接后接頭韌性較差的問題，本研究通過在焊縫中添加不同含量的Mo元素，對焊后接頭的組織形貌、力學性能進行研究，探索Mo元素對焊縫強韌性的影響機制，為鈦合金專用焊絲的研發提供數據支撐。

1、材料及試驗方法

1.1試驗材料

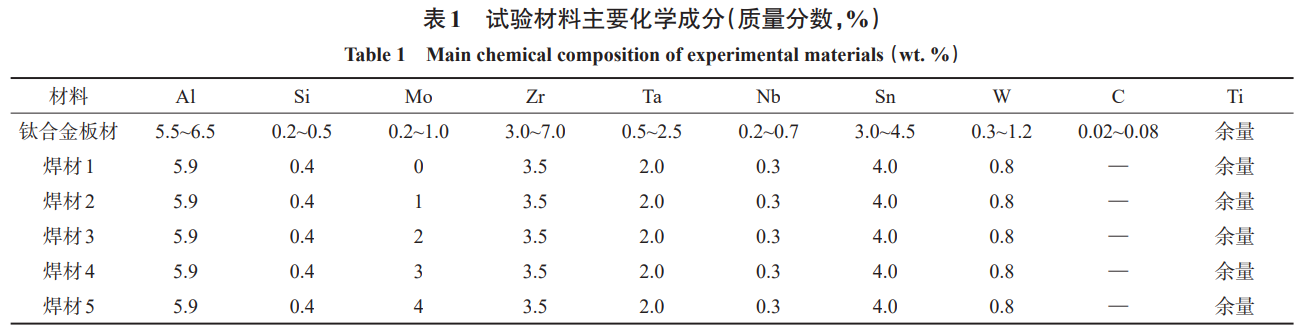

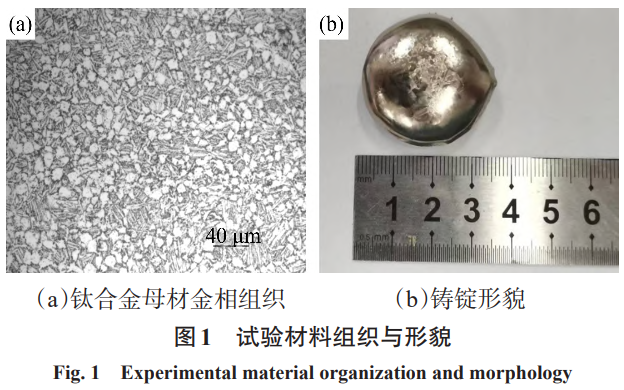

焊接試驗所用板材為2.5mm厚的鈦合金（成分如表1所示），該材料經過固溶（1019℃，2h）和時效（700℃，5h）處理，形成了近α雙態組織（見圖1a）。

為縮減試驗周期和成本，焊材熔煉后不再進行焊絲制作，因此本文采用熔煉焊材直接切條并預埋入坡口的方式進行激光填絲焊。為便于焊接，將母材切割成尺寸為125mm×50mm×2.5mm的待焊試樣，并在待焊處開截面尺寸為1.2mm×2.0mm的L形坡口用于預埋不同成分的焊材。為研究Mo元素對焊縫性能的影響，配制了Mo質量分?jǐn)?shù)分別為0%、1%、2%、3%、4%的焊材成分，如表1所示。焊材是由各成分金屬經過稱量、熔煉、切割而成，首先將配制好的焊材成分放入非自耗真空電弧爐熔煉成直徑約為30mm、高10mm的鑄錠（見圖1b），并切割成尺寸為1.2mm×2.5mm×20mm的小條。母材與焊材裝配前用混合酸溶液（HNO3∶HF∶H2O=12∶5∶83）酸洗5min，而后放入酒精中進行超聲波清洗10min，取出后放入真空干燥箱中烘5h。

1.2試驗設備及工藝參數

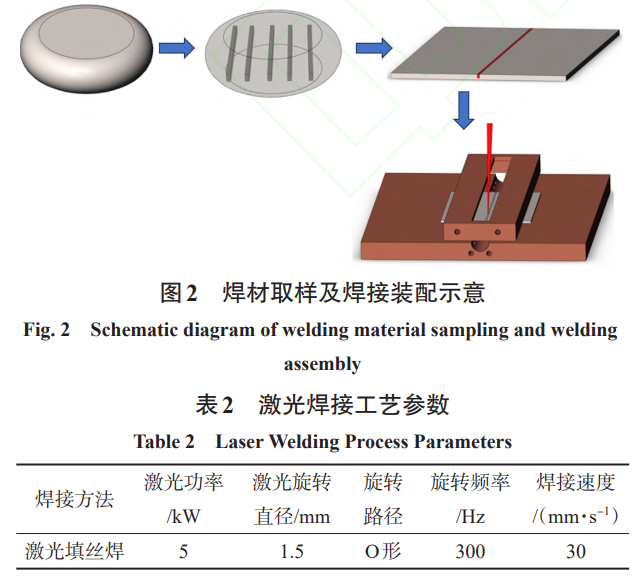

焊材熔煉設備為WS-4型非自耗真空電弧爐，熔煉的電流大小為150A，每組成分金屬需反復熔煉3次、每次熔煉40s。為確保熔煉后鑄錠成分的均勻性，熔煉過程中對熔池進行了電磁攪拌。激光焊接設備為TruDisk10002型光纖激光器（波長：1030nm，光斑直徑：0.4mm），焊接前將準備好的焊材與開好L型坡口的母材緊密裝配。為保護焊接過程中熔池不被氧化，將裝配好的試樣焊縫部位放入特制的夾具中并充入高純氬氣（99.99%Ar2），流量大小為25L/min，焊接裝配如圖2所示。同時，為降低焊縫氣孔率，本文利用激光振鏡系統對激光束施加擺動，擺動路徑為O形，具體焊接工藝參數和擺動參數如表2所示。

1.3力學性能試驗

1.3.1硬度測試

本文利用HVS-30型數顯維氏硬度計并依據GB/T2654《焊接接頭硬度試驗方法》進行焊接接頭硬度測試。

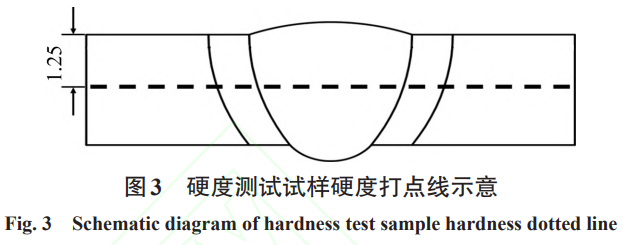

加載試驗力為1kg，保荷時間為10s。焊接接頭試驗測點如圖3所示，打點線距焊縫表面1.25mm，即試樣中線位置，每個點間距為0.5mm，從試樣正中心向左向右各打15個試驗點。

1.3.2拉伸性能測試

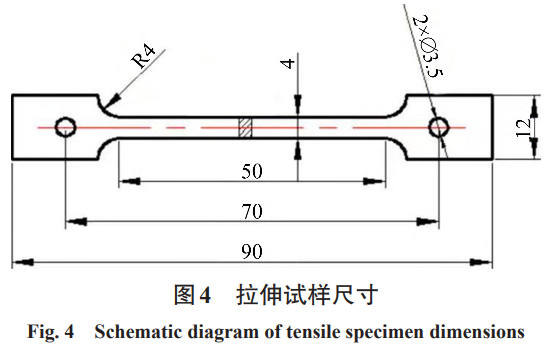

為研究不同Mo含量的焊材對焊縫拉伸強度和塑性的影響，本文利用DNS300型高溫電子萬能試驗機，按照GB/T228.2—2015《金屬材料拉伸試驗第二部分：高溫試驗方法》對焊接接頭進行拉伸性能測試。拉伸試驗的環境溫度為650℃，拉伸速率設置為3mm/min。爐溫升高至設定溫度后需保溫15min再進行試驗以確保拉伸試樣溫度的均勻性。拉伸試樣尺寸如圖4所示。

1.3.3沖擊韌性測試

為研究不同Mo含量的焊材對焊縫沖擊韌性的影響，本文采用JBN-300擺錘式?jīng)_擊試驗機對試樣進行常溫沖擊試驗。根據GB/T2650《金屬材料焊縫破壞性試驗沖擊試驗》，分別在焊接試板的焊縫、母材取V形沖擊試樣，每組取3個平行試樣。

2、試驗結果與討論

2.1金相組織分析

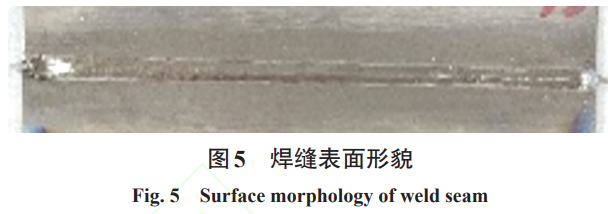

激光焊接后焊縫表面形貌如圖5所示，焊縫表面成型良好，無肉眼可見的焊接裂紋、氣孔、未熔合等焊接缺陷。焊接過程中氣體保護效果較好，焊縫表面光潔明亮、呈現出金屬光澤，焊縫未出現氧化情況。圖6為不同Mo含量焊材激光焊接頭截面金相組織形貌，由圖可知，Mo含量低于3%時，焊縫內部成型較好、無明顯的氣孔和裂紋缺陷。Mo含量達到4%時，熔合線附近存在個別較大氣孔。通過觀察圖6b、6c，1%Mo和2%Mo焊縫中心組織呈現為粗大的原始β相柱狀晶，由于熔池凝固過程中焊縫中心位置冷卻速度相對較慢，原始β晶粒垂直于溫度梯度從熱影響區或熔池表面向焊縫中心生長變得粗大［14］。隨著Mo含量的增加，焊接接頭中焊縫區的原始β相晶粒尺寸呈現先增加、后減小的趨勢，減小后的原始β晶粒呈現為較為扁平的柱狀晶。

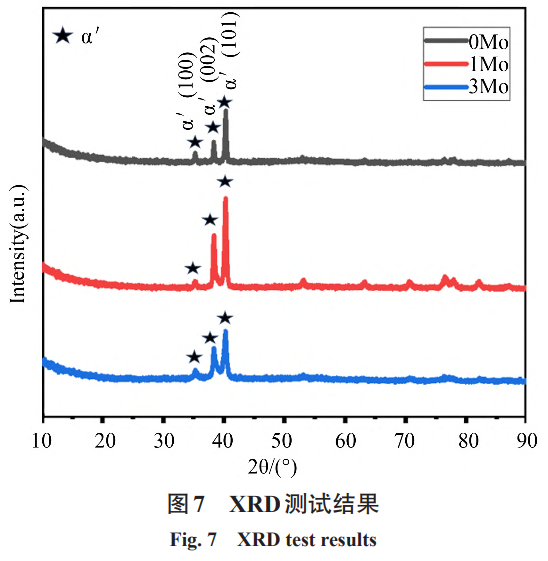

圖7為XRD分析結果，可以看出在不同Mo含量的焊縫中，主要為α'馬氏體［15］。由于焊縫的冷卻速度較快，β相固溶元素來不及析出，β相的晶格結構發生了非擴散型均勻切邊，即馬氏體相變，形成了α'馬氏體，如圖8a所示。原始β晶粒內部存在著若干相互平行、交錯的長針狀α'馬氏體，如圖8b所示，這些馬氏體貫穿整個柱狀晶，止于晶界處，使焊縫區呈現出網籃狀形貌特征［16］。

2.2力學性能分析

2.2.1硬度分析

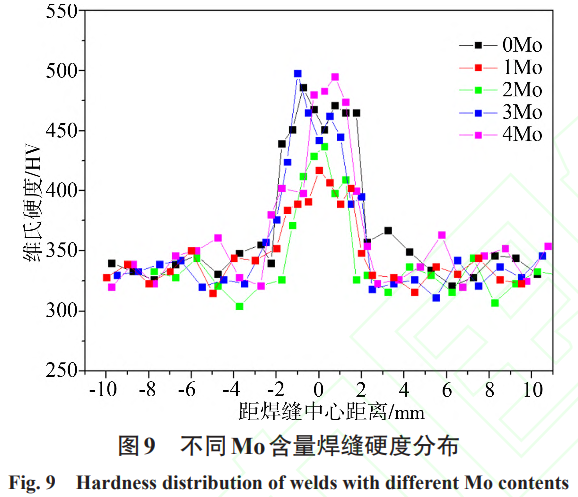

圖9為不同Mo含量焊縫硬度分布結果，從圖中可知，硬度從母材到焊縫區域出現了跳躍式的升高，顯微硬度分布呈現出焊縫區>熱影響區>母材區的分布特征。母材的硬度值最低，因?yàn)槟覆闹泻懈嗟摩孪?，而β相的硬度相?duì)較低［17］。由于焊縫發生馬氏體轉變，焊縫區形成了大量交織的針狀α'相，α'相的硬度高于α相和β相［18］。因此，含有α'馬氏體的焊縫區的硬度高于熱影響區和母材區。母材的硬度平均為340.6HV，0%Mo~4%Mo焊縫平均硬度分別為462HV、399HV、417HV、456HV、467HV，平均值4%Mo>0%Mo>3%Mo>2%Mo>1%Mo。隨著焊縫中Mo含量增加，焊接接頭的硬度呈先減少后增加的變化規律。

2.2.2拉伸性能分析

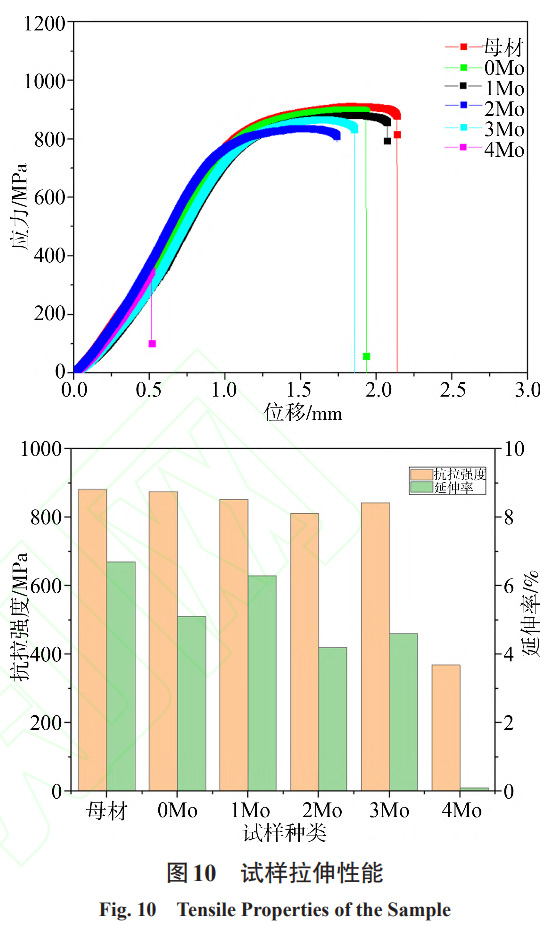

圖10為鈦合金不同Mo含量焊接接頭及母材在650℃下的拉伸試驗結果，由圖可知母材的抗拉強度平均值為882MPa，斷后伸長率平均值為7.53%。0~3%Mo含量的焊縫試樣斷裂位置均位于母材，伸長率均略低于母材拉伸性能。由于焊接后焊縫的快速冷卻發生了馬氏體轉變，馬氏體為一種脆硬相，會使焊縫的塑性和韌性降低，導致在拉伸過程中試樣整體的延伸率降低。4%Mo含量的焊縫由于存在氣孔缺陷，拉伸強度平均僅為369.3MPa，并斷裂于焊縫。

2.2.3沖擊韌性分析

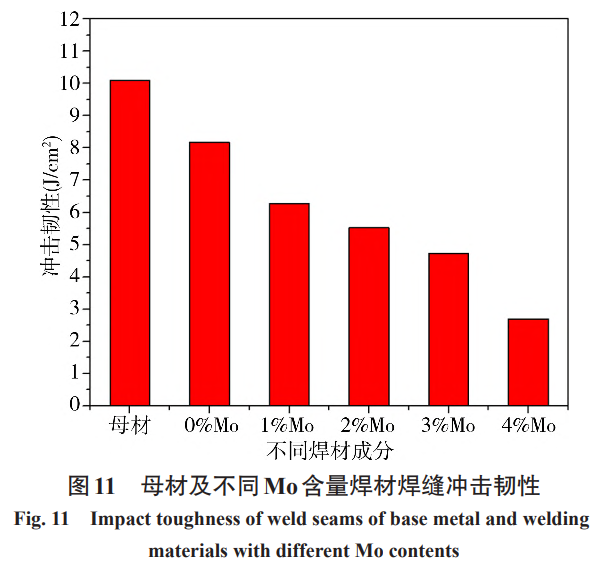

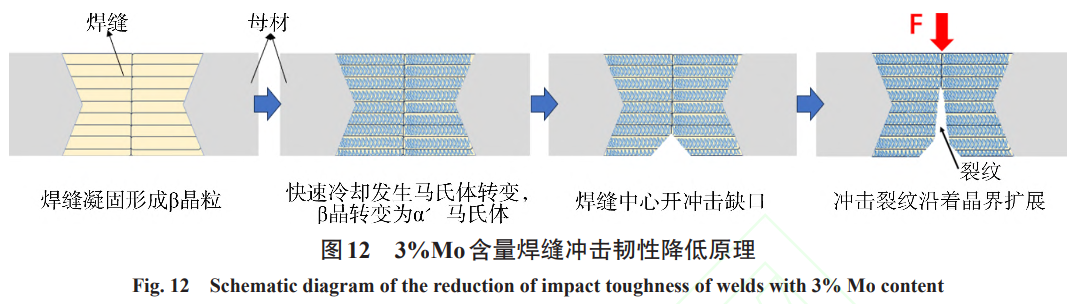

圖11為不同Mo含量焊材焊縫區沖擊試驗結果，鈦合金母材的沖擊韌性為10.09J/cm2，0%Mo~4%Mo額焊縫平均沖擊韌性分別為8.17J/cm2、6.28J/cm2、5.52J/cm2、4.72J/cm2、2.69J/cm2。隨著焊縫中Mo含量的增加，焊接接頭的沖擊韌性呈下降趨勢。由圖5可以看出，隨著Mo含量的增加，焊縫原始β晶粒尺寸減小，但不是呈現出等軸晶形態，而是呈現為一種垂直于焊縫中心的扁平狀晶粒形態。該原始β晶粒晶界均終止于焊縫中心，在焊縫中心形成了一條貫穿于焊縫的晶界。在快速冷卻過程中發生馬氏體轉變，原始β晶粒內β相轉變?yōu)棣?#39;馬氏體。由于析出的α'馬氏體也止于原始β晶界，導致貫穿于焊縫中心的原始β晶界得以保留。在進行沖擊試驗時，沖擊裂紋沿著貫穿于焊縫中心的晶界迅速擴展，導致沖擊韌性降低，原理如圖12所示。

3、結論

本文通過真空熔煉的方法制備了不同Mo含量的焊材，并將其預埋在鈦合金焊縫坡口處進行激光填絲焊，對焊后接頭的金相組織、力學性能進行了研究，結論如下：（1）焊縫中心呈現為粗大的原始β相柱狀晶，原始β晶粒內部存在著若干相互平行、交錯的α'針狀馬氏體。柱狀晶隨著Mo含量的增加呈現出逐步減小的趨勢，證明了在焊縫凝固過程中Mo元素對β晶粒的細化作用明顯。（２）母材的硬度平均為340.6HV，不同Mo含量焊縫硬度平均值4%Mo>0%Mo>3%Mo>2%Mo>1%Mo。隨著焊縫中Mo含量增加，焊接接頭的硬度先減小后增大。（3）隨著焊縫中Mo含量的增加，原始β晶粒尺寸逐步減小并呈現為扁平狀。由于焊縫中心最后凝固，扁平的晶粒的晶界相互連接貫穿于焊縫中心，造成沖擊裂紋沿著晶界快速擴展，導致接頭的沖擊韌性降低。

參考文獻：

［1］　Arcella F G，F(xiàn)roes F H. Producing titanium aerospace components from powder using laser forming［J］.JOM，2000，52（5）：28-30．

［2］　Moxson V S，F(xiàn)roes F H. Fabricating sports equipment components via powder metallurgy［J］. JOM，2001，53（4）：39-41.

［3］　劉華青. 鈦合金轉向架關鍵焊縫質量超聲檢測方法研 究［D］. 吉林：吉林大學，2024. LIU H Q.Research on Ultrasonic Testing Method for Key Weld Quality of Titanium Alloy Bogie［D］. Jilin：Jilin University，2024.

［4］　方乃文，黃瑞生，龍偉民，等. 填充金屬對TC4鈦合金 激光填絲焊接頭組織性能影響［J］. 稀有金屬材料與 工程，2023，52（05）：1725-1736.

FANG N W，HUANG R S，LONG W M，et al. Effect of Filler Metal on Microstructure and Properties of Tita‐ nium Alloy Laser Welding Joints with Filler Wire［J］. Rare Metal Materials and Engineering，2023，52（05）：1725-1736.

［5］　方乃文. TC4鈦合金厚板窄間隙激光填絲焊及組織性 能調控［D］. 黑龍江：哈爾濱理工大學，2022.

FANG N W. Controlling of Microstructure and Proper‐ ties of TC4 Titanium Alloy Thick Plate Narrow-gap La‐ ser Welding with Filler Wire［D］. Heilongjiang： Harbin University of Science and Technology，2022.

［6］　王漢奎，李陽，姚呈祥，等. 不同藥芯焊絲工藝條件下X80 管 線 鋼 焊 縫 組 織 與 性 能 對 比［J］. 壓 力 容 器，2024，41（01）：12-17+44.

WANG H K，LI Y，YAO C X， et al. Comparison of mi‐ crostructure and properties of X80 girth weld joints welded by different flux-cored wire process conditions［J］. Pressure Vessel Technology，2024，41（01）：12-17+44.

［7］　程?hào)|海，張聲金，陶玄宇，等. 添加稀土元素的TC4鈦 合金激光焊接頭縱向超塑性能研究［J］. 焊接學報，2024，45（07）：19-26.

CHENG D H，ZHANG S J，TAO X Y，et al. Study on the longitudinal superplastic properties of TC4 titanium alloy laser welded joint with rare earth elements［J］. Transactions of The China Welding Institution，2024，45（07）：19-26.

［8］　蔣哲亮 . Y、Ce 元素對 Ti6Al4V 合金組織調控及激光 焊接性能影響的研究［D］.四川：西南交通大學，2022.

JIANG Z L. Influence of Y and Ce Elements Onmicro‐ structure Control and Laser Welding Performance of Ti6A14V Alloy［D］.Sichuan： Southwest Jiaotong Uni‐ versity，2022.

［9］　Song X，Wang L，Niinomi M，et al. Microstructure and fatigue behaviors of a biomedical Ti-Nb-Ta-Zr alloy with trace CeO2 additions［J］. Materials Science and En‐ gineering：A，2014，619：112-118.

［10］　蔣鵬，劉希林，閆飛昊，等. 鐵元素對鈦合金焊縫組織 和性能的影響［J］. 中國有色金屬學報，2010，20（S1）：730-733.

JIANG P，LIU X L，YAN F H，et al. Effect of Fe ele‐ ment on microstructure and propertiesof titanium alloy welding seam［J］. The Chinese Journal of Nonferrous Metals，2010 ，20（S1）：730-733.

［11］　楊楠. V元素對激光增材制造TC4合金組織及性能的 影響［D］. 遼寧：沈陽工業大學，2021.

YANG N. Effect ofV Element on the Microstructure and Properties of TC4Alloy by Laser Additive Manu‐ facturing［D］. Liaoning： Shenyang University of Tech‐ nology，2021.

［12］　葛鵬，吳歡，趙永慶 . Mo、V、Cr 對鈦合金 β 相的合金 化效應［J］. 中國材料進展， 2016，35（10）： 795-798+ 794.

GE P，WU H，ZHAO Y Q. Alloying Effect of Mo，V and Cr on Titanium Alloy Beta Phase［J］. Materials China，2016，35（10）：795-798+794.

［13］　郜廣軍 . Si、Mo、Y 對 Ti55 合金組織及性能的影響 ［D］. 黑龍江：哈爾濱工業大學，2016.

GAO G J. The Influence of Si，Mo，and Y on the Micro‐ structure and Properties of Ti55 Alloy［D］. Heilongji‐ ang： Harbin Institute of Technology，2016.

［14］　王志敏. TC31高溫鈦合金激光焊接工藝與接頭性能 研究［D］. 湖北：華中科技大學，2023.

WANGZ M. Study on the Process and Joint Perfor‐ mance ofLaser WeldingTC31 Titanium Alloy［D］. Hu‐ bei： Huazhong University of Science and Technology，2023.

［15］　張世偉，王玨，佀好學，等. TC4鈦合金激光自熔焊焊 接組織及性能［J］. 焊接，2024（06）：33-39+46.

ZHANG S W，WANG Y，SI H X，et al. Microstructure and mechanical properties of TC4 titanium alloy by au‐ togenous laser welding［J］. Welding & Joining，2024（06）：33-39+46.

［16］　陳波，孟正，馬程遠，等. 掃描振鏡激光TC4鈦合金焊 接性能及熔池流動行為［J］. 航空學報，2022，43（04）：438-450.

CHEN B，MENG Z，MA C Y，et al. Welding properties and molten pool flow behavior of TC4 titanium alloy by oscillating galvanometer laser［J］. Acta Aeronautica et Astronautica Sinica ，2022，43（04）：438-450.

［17］　徐楷昕，雷振，黃瑞生，等. 40 mm厚TC4鈦合金窄間 隙激光填絲焊接頭組織及性能［J］. 材料導報，2022，36（02）：162-167.

XU K X，LEI Z，HUANG R S，et al. Microstructure and Properties of 40 mm-thick TC4 Titanium Alloy Welded Joint by Narrow-gap Laser Welding with Filler Wire［J］. Materials Reports，2022，36（02）：162-167.

［18］　毛亮，馬照偉，袁博，等. TA5鈦合金激光填絲焊接工 藝研究［J］. 材料開發與應用，2022，37（01）：66-71+76.

MAO L，MA Z W，YUAN B，et al. Study on Laser Welding Technology of TA5 Titanium Alloy withFiller Wire［J］. Development and Application of Materials，2022，37（01）：66-71+76.
