鈦合金由于密度小、比強度高、耐腐蝕，已被廣泛應用于航天航空領域。TC4鈦合金屬于Ti-Al系雙相高強鈦合金，具有良好的熱變形工藝性及優良的力學性能，最高工作溫度可至500℃,已被大量應用于航空航天發動機等重要部件[1]。伴隨著新型發動機對推重比要求的提高，壓氣機等葉盤鍛件使用盤軸類整體鍛件已成為一項重要舉措。本文針對某TC4合金盤軸一體鍛件提出一種多火次正擠壓工藝。
1、鍛件工藝性分析

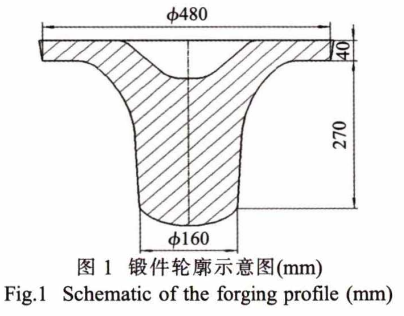

TC4鈦合金鍛件如圖1所示。鍛件結構為上盤下軸，盤部直徑與桿部直徑比例達到3,而桿部的長度與盤部的厚度比例約為6.75,為典型的盤軸類鍛件。采用φ300mmx250mm還料擠壓成形，工藝難點為盤、桿橫截面變化大，成形過程中金屬流動劇烈，充型困難。如若采用分步成形，先拔桿部，后鐓粗頭部，必然增多火次、引起盤桿部組織性能差異大等問題。本文提出一種多火次正擠壓成形工藝，坯料在模具作用下整體變形，而富余的金屬可作為桿部下端工藝余料或儲存在盤部，保證鍛件成形的可靠性。
鈦合金由于熱導率低，變形過程中在較大的應變部位易產生局部溫升，對組織均勻性以及晶粒的發展變化產生不良影響。特別是鍛件成形后期，受熱交換、熱輻射等因素綜合影響,鍛件表層與心部形成較大梯度的溫度場，心部溫升的效果強烈，由此帶來的局部金屬流動軟化，易引起低倍組織不均勻，高倍組織及性能不合格等問題。本文利用有限元模擬軟件模擬成形過程，合理設置變形過程的每火次變形量。
1.1 鍛件火次控制與變形量分配
采用正擠壓單火次成形鍛件，其桿部金屬流動距離較長，盤部變形量超過90%，鍛件靠近模具表面的地方溫降和變形劇烈，易出現低倍組織不均勻、表面撕裂、充填差等問題。對于該鍛件，可適當增加火次來完成變形，而多火次間的加熱過程可以抵消上1火次鍛件產生的內應力，減小晶粒的拉長程度，同時也有利于控制變形的均勻性。

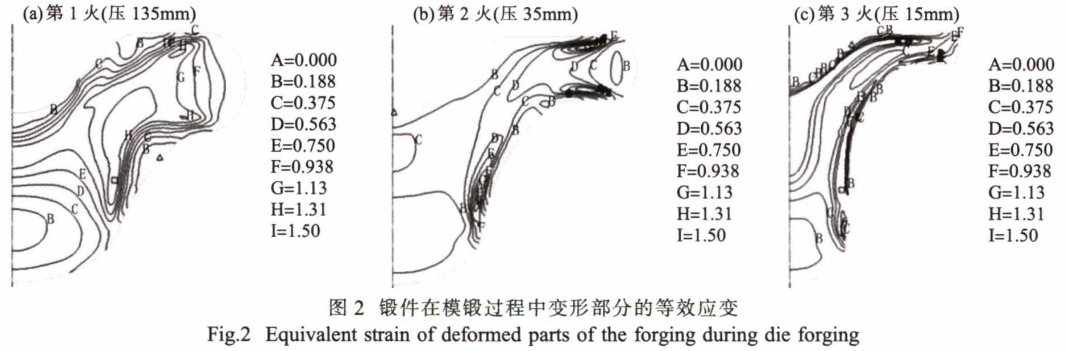

采用有限元分析軟件對變形過程進行數值模擬。模擬參數為:坯料加熱溫度為相變點下35℃，模具加熱溫度為300℃,壓下速度為2mm/s,剪切摩擦因數選擇0.3,熱交換系數選擇8000W/(m2.K)[2]。鍛件成形的總步長為185mm,通過反復模擬計算，共設置3個火次，選擇第1火的壓制行程為135mm,第2火為35mm,第3火為15mm,對應的應變范圍如圖2所示。第1火主要發生鐓粗變形，等效應變在0.37?1.11之間，第2、3火等效應變沿鍛件外形分布，等效應變范圍在0.3?0.7之間，第3火時，工件對應部位的等效應變在0.5左右。
1.2 變形速度、加熱溫度對組織的影響分析
變形速度對TC4合金鍛件的影響主要體現在晶粒的變化和工藝窗口兩個方面。在鍛件成形過程中，變形速度過快，大變形區域的變形熱不易散失，帶來的局部溫升易導致臨界切變應力的降低以及原子能的提高，促進晶界加速滑移，引起晶粒異常長大，組織不均勻；而變形速度過慢，則會導致總變形時間變長，在熱輻射、模具的熱交換等因素綜合作用下，鍛件整體溫度降低，引起初生球狀《相的比例過高、工藝窗口變小等問題[3]。綜合考慮選擇2mm/s的速度進行鍛件變形。
加熱過程中，已經拉長變扁的晶粒會長大或被相鄰的晶粒吞并，而加熱溫度距相變點過近，則會造成α相體積分?jǐn)?shù)的減小，晶粒的過度粗化等，加熱溫度過低則會造成變形抗力增大，晶粒細化等問題，綜合考慮選擇該鍛件的加熱溫度為相變點(995℃)下25?40℃的溫度區間?？紤]到TC4合金淬透性較好，而鍛件本身的熱容量不大，鍛后選擇空冷來冷卻。
2、試制結果及分析
2.1 鍛件及顯微組織

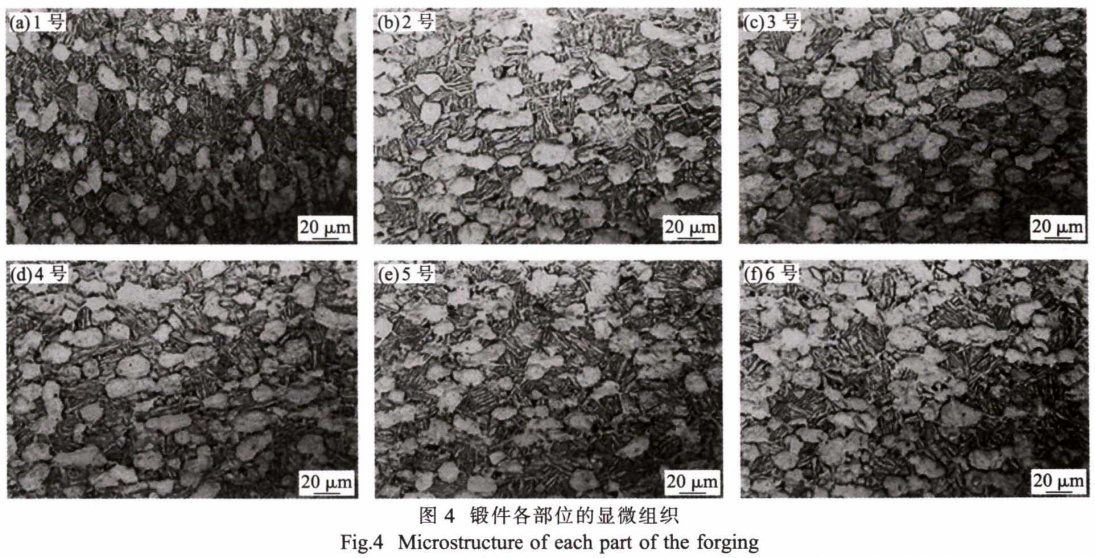

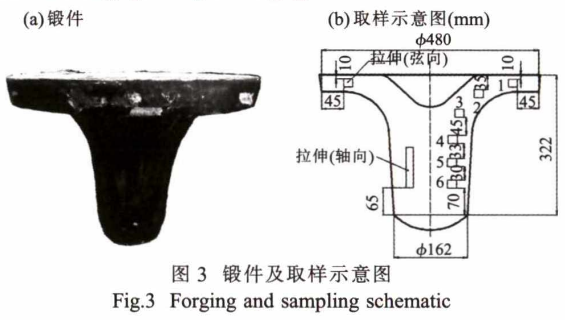

由圖3、4可知，鍛件各個部位初生的球狀α相體積分?jǐn)?shù)大致相等，為35%?40%，α相的體積分?jǐn)?shù)主要由變形溫度和變形量決定，說明鍛造溫度的設定及變形量控制基本合理，其中1號位置，初生α相尺寸為15?20pm,次生的條狀基體較為致密，這是因?yàn)樵摬课辉谧詈笠粋€火次中，應變約為0.75,且該部位有效厚度較小，冷卻速度較快導致的。其余各處的球狀α相再結晶均較好，尺寸為30?40|xm,次生的條狀基體形態一致性較好，表明鍛件成形過程均勻性較好，也驗證了鍛件成形應變范圍的合理性。
2.2 力學性能

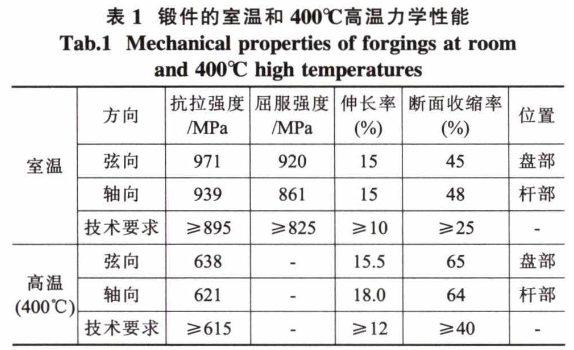

按圖3(b)取樣位置取樣并進行加工，拉伸試樣直徑測試結果見表1。
鍛件力學性能結果表明，鍛件的室溫性能及髙溫性能均能滿足技術要求，其中盤部強度較桿部的略高。
3、結論
(l)試制結果表明，通過三火連續正擠壓工藝可以得到符合技術要求標準要求的TC4合金盤軸一體鍛件。
(2)使用數值模擬技術可以對火次間的應變量進行優化配置，每個火次中應變量的控制范圍在0.3?0.7之間。
參考文獻：
[1]《中國航空材料手冊》編輯委員會.中國航空材料手冊[M].北京：中國標準出版社，2001.
[2]史廷春，陳森燦.TC4高溫鍛造本構模型的實驗研究[J].鍛壓技術，1999⑶：1-7.
[3]呂炎.鍛件組織性能控制[M].北京：國防工業出版社，1988.
