1、前言

自上世紀60年代我國就開始研究鈦材在海軍工程中的應用，經過40多年的研究取得了很大的成績和進展，先后由國家、海軍組織召開了多次大型鈦材在海軍工程應用的研討會、推廣會，并且在水面、水下武器裝備中得到了一定的應用。但是應用還十分有限，仍然存在著選材不盡合理，設計準則不夠規范，大規模應用鈦材的品種規格不夠配套齊全，鈦材產品制造費用偏高，大型船廠應用鈦材設備現場加工配套能力弱等問題。有些工況條件下對鈦材應用的認識水平還比較粗淺，例如腐蝕問題，海生物附著問題，全壽命周期的性?xún)r(jià)比等問題。除材料標準外，還有在系統的加工制造方面的標準比較缺乏，設備加工制造供貨周期偏長，鈦設備加工制造廠家少，競爭招標的態勢遠未形成等一系列問題。

國外，鈦材在海洋工程的應用已經十分廣泛，應用技術成熟。以俄羅斯為代表，其在國民經濟中對鈦材應用中的設計、生產和制造一直給予了特殊的重視，對艦船裝置用鈦合金熱交換器、容器、管路系統，聲納系統、深潛器也給予了重點支持，使鈦合金在海軍工程中得到了有效的應用。俄羅斯在艦船用鈦合金的設計理論、合金選取原則，以及在重大工程中的一系列理論、工藝、材料和設計等方面做了大量卓有成效的研究、試驗工作，積累了可供實際工程應用的成套技術文件。同時，針對水面艦船、水下潛艇、深潛器、水中兵器等也做了大量單項、設計型、綜合型的試驗以及實船試驗，從系統工程出發，總結了應用時應該解決的問題和如何解決這些問題，真正做到了一艦數據多艦用，一個結構可以被另一個結構所應用。

我國目前和國外相比，鈦材生產水平相當，但應用水平還處于分散、零星的狀態，還有相當?shù)牟罹?，所存在的?wèn)題只能在應用中研究，在應用中去解決。

2、鈦材在國內外海軍工程的應用現狀

鈦以其輕質、高比強、高比剛、高耐蝕、無磁性等優異性能被稱為“海洋金屬”，是海軍工程最有應用前途的金屬材料，被世界各國廣泛應用于水面艦船、水下潛艇、深潛器、水中兵器、通訊設備等領域。美國、日本、俄羅斯在深潛器上成功地使用了鈦材，使下潛深度分別達到了5000，6000和6500ｍ。俄羅斯是在核潛艇中使用鈦材最多的國家，其中最典型的是全鈦核潛艇，其單艇用鈦材達到9000t；其它核潛艇中的冷凝器、熱交換器、聲納導流罩、通海管路系統、波紋管等都采用鈦材。常規潛艇（636，K877等）中的柴油機燃?xì)馀懦鱿到y(tǒng)、聲納導流罩、通海管路系統、波紋管、泵、閥也都大量應用鈦材。水面艦船（如現代級導彈驅逐艦、航母）的聲納導流系統、通海管路系統、波紋管、泵、閥也都廣泛使用鈦材，其主要艦船都經過了北極、南極、赤道、太平洋、印度洋、大西洋的全球海域航行，解決了設計許用應力、安全系數選取等問題。美國、日本多種艦船噴水推進裝置上也都使用鈦材，有效地克服了采用銅合金在航行時切割地球磁力線而產生較大感應電流的不利影響。英國的北海油田用鈦合金代替合金鋼（Cr-Mo鋼）做高壓管路，減少了質量和維護費用，使采油成本下降了40％。他們采用單根尺寸為?609mm×25mm×1460mm的30根管組成了400多米長，總重900ｔ的特大油管，用于水深350ｍ的海底采油系統，該工程可反映出英國在海軍用鈦上的思路。圖1是俄羅斯最新型拉達級常規潛艇，據俄羅斯專家介紹，該型潛艇大量采用鈦合金結構，包括聲納系統、通海管路系統、波紋管、泵、閥等。

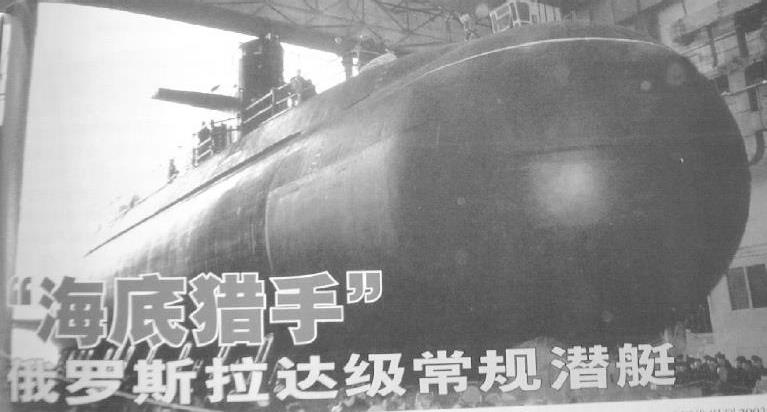

圖 １　俄羅斯最新型拉達級常規潛艇

Ｆｉｇ．１?。遥酰螅螅椋幔螅睿澹鳎澹螅簦蹋幔洌幔悖欤幔螅螅悖铮睿觯澹睿簦椋铮睿幔欤螅酰猓恚幔颍椋睿?/p>

圖2為俄羅斯636型常規潛艇，管路系統也采用鈦材。

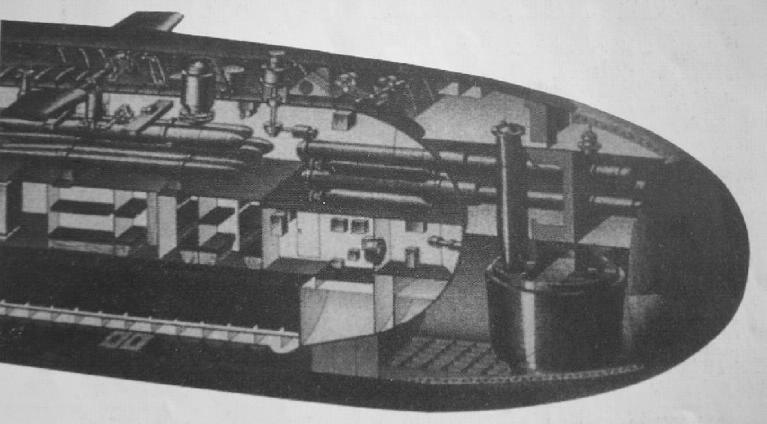

圖 ２　俄羅斯 ６３６型常規潛艇內部結構

Ｆｉｇ．２?。桑睿簦澹颍睿幔欤螅簦颍酰悖簦酰颍澹铮妫遥酰螅螅椋幔叮常叮簦穑澹螅酰猓恚幔颍椋睿澹?/p>

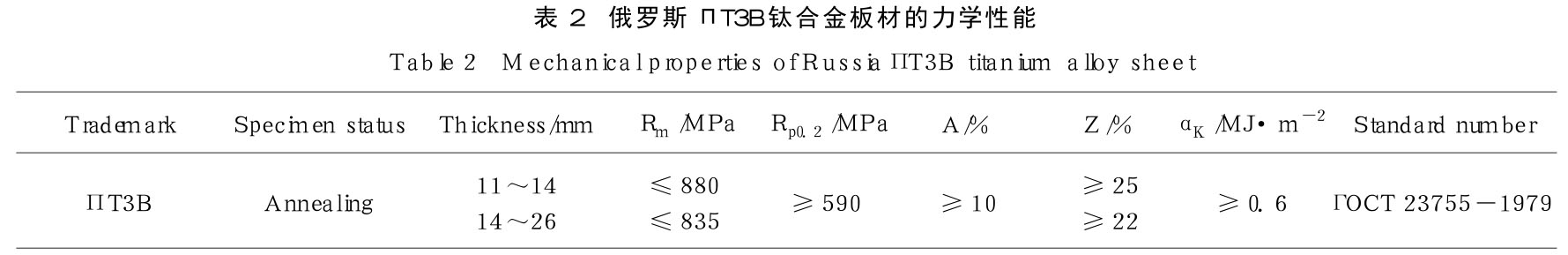

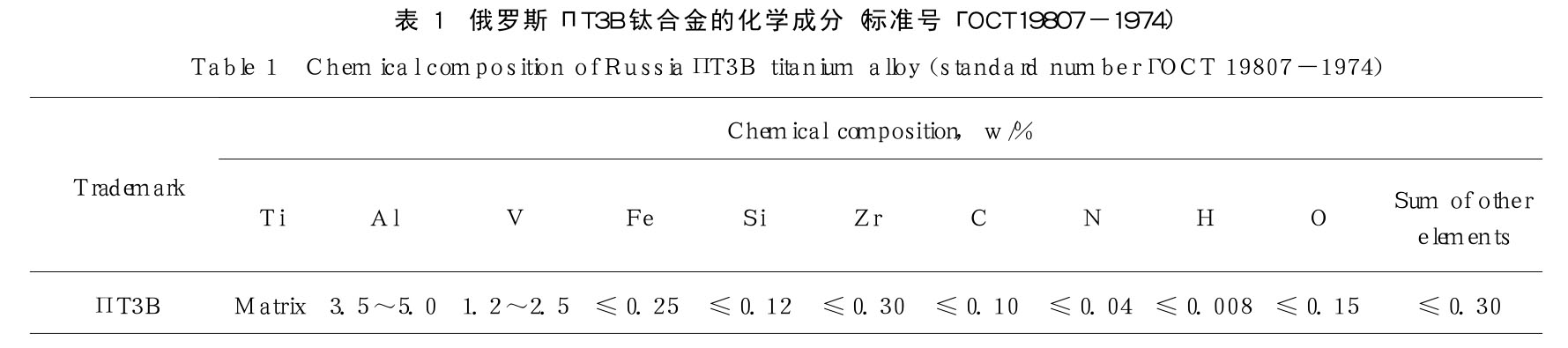

圖3是俄羅斯K877型常規潛艇，與636型潛艇相似，其最典型的特點就是聲納導流罩結構全部采用鈦材。經分析聲納罩全部結構，所有部位（透聲板、支架、法蘭）均使用ПT3B一種合金制造，并采用單壁結構，由數控銑床加工出均布的透聲孔，設計出良好的透聲性、足夠大剛度、抗變形能力的結構。從俄羅斯獲得的ПT3B合金的化學成分見表1，板材的力學性能見表2。

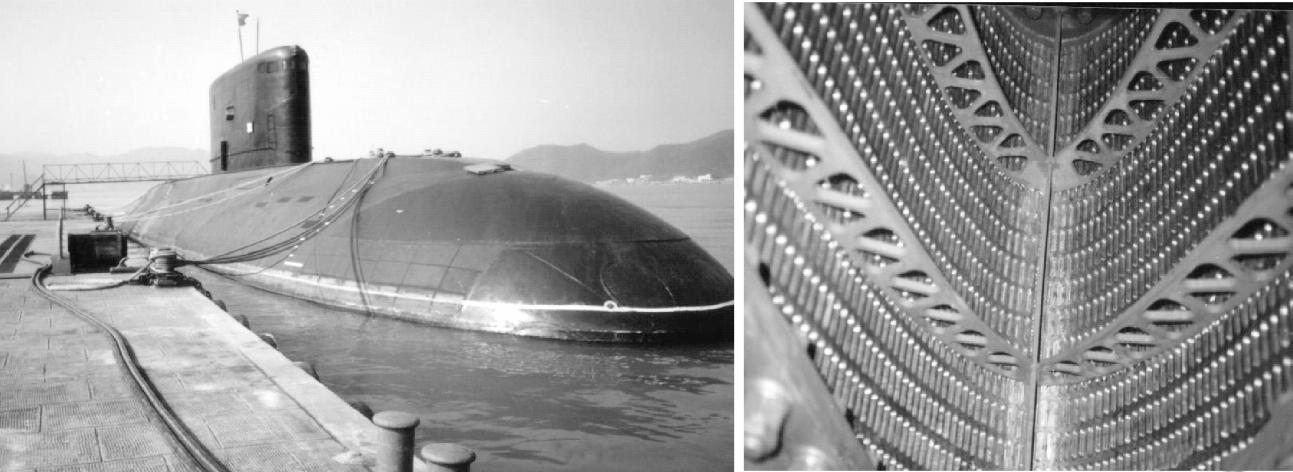

圖 ３　俄羅斯 Ｋ８７７常規潛艇球鼻艏鈦合金聲納導流罩

Ｆｉｇ．３?。裕椋簦幔睿椋酰恚幔欤欤铮睿铮螅澹猓铮鳎螅铮睿幔颍洌铮恚澹铮妫遥酰螅螅椋幔耍福罚罚悖铮睿觯澹睿簦椋铮睿幔欤螅酰猓恚幔颍椋睿?/p>

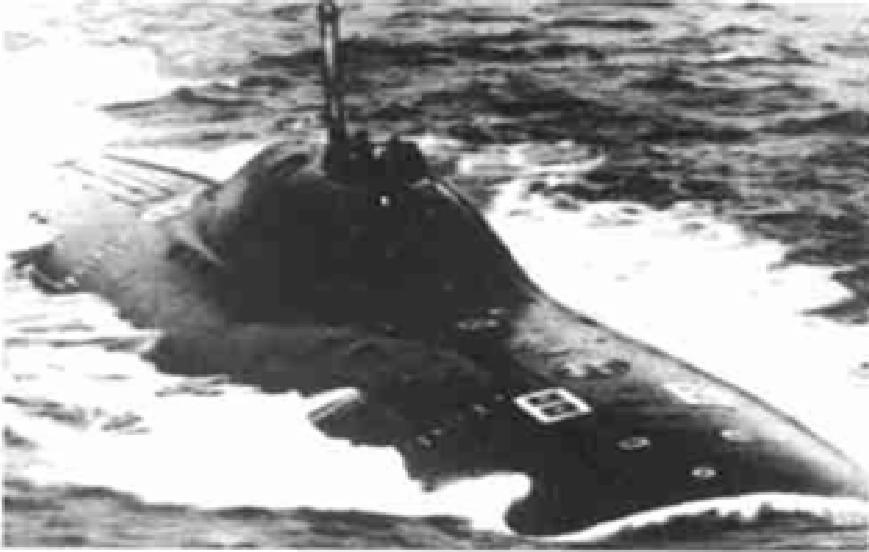

圖4為前蘇聯“臺風”級全鈦制造的核潛艇，全艇用鈦量高達9000ｔ，圖5為俄羅斯全鈦核潛艇用鈦材布局圖。

圖 ４　前蘇聯臺風級全鈦核潛艇

Ｆｉｇ．４?。疲铮颍恚澹颍樱铮觯椋澹簦裕穑瑁铮铮睿悖欤幔螅螅睿酰悖欤澹幔颍螅酰猓恚幔颍椋睿澹鳎椋簦?ａｌｌ－ｔｉｔａｎｉｕｍ

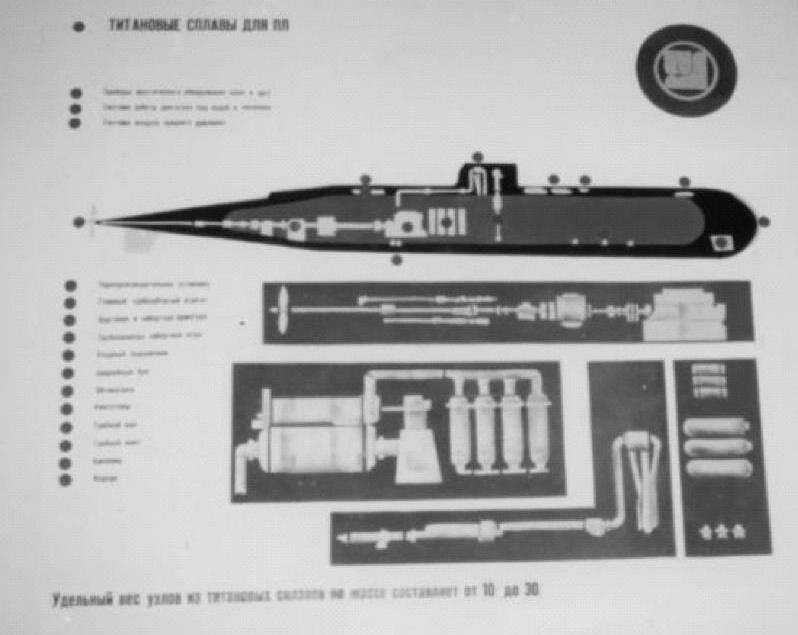

圖 ５　俄羅斯核潛艇用鈦材布局圖

Ｆｉｇ．５　Ｒｕｓｓｉａｎｎｕｃｌｅａｒｓｕｂｍａｒｉｎｅｗｉｔｈｔｉｔａｎｉｕｍｌａｙｏｕｔ

圖6是“俄羅斯956現代級”導彈驅逐艦鈦合金球鼻艏實物圖，從圖中可知俄水面艦船聲納導流罩采用雙層板架結構，化驗分析表明，該結構采用一種合金（ПT3B鈦合金）制造，鈦法蘭和船體鋼法蘭采用聚合物絕緣套筒進行電絕緣，較好地解決了鈦－鋼接觸的電化學腐蝕問題。

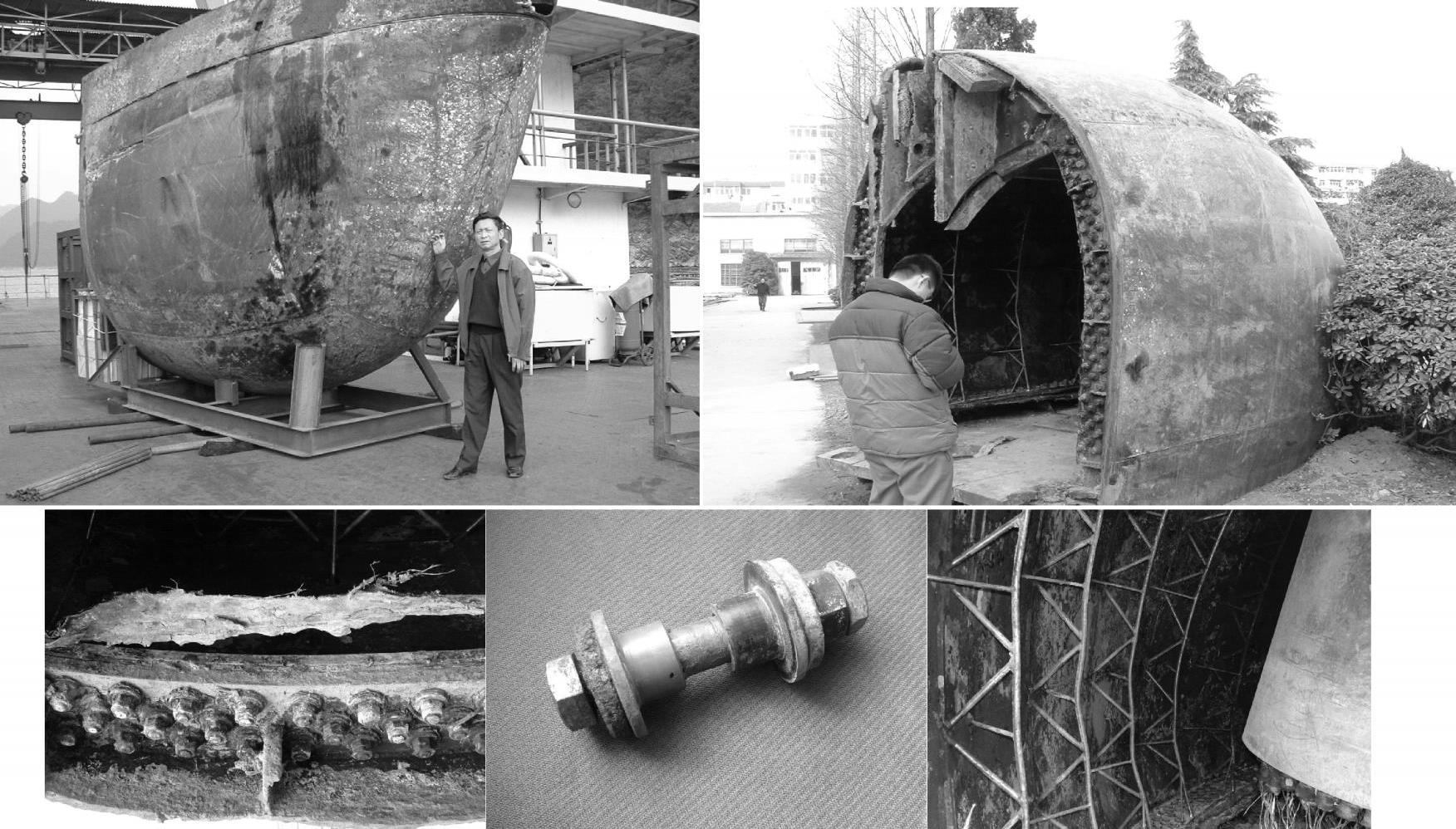

圖 ６　俄羅斯“９５６型現代級”導彈驅逐艦鈦合金球鼻艏

Ｆｉｇ．６?。裕椋簦幔睿椋酰恚猓酰欤猓铮酰螅猓铮鳎铮妫遥酰螅螅椋帷埃梗担叮簦穑澹恚铮洌澹颍睿悖欤幔螅蟆保纾酰椋洌澹洌恚椋螅螅椋欤澹洌澹螅簦颍铮澹?/p>

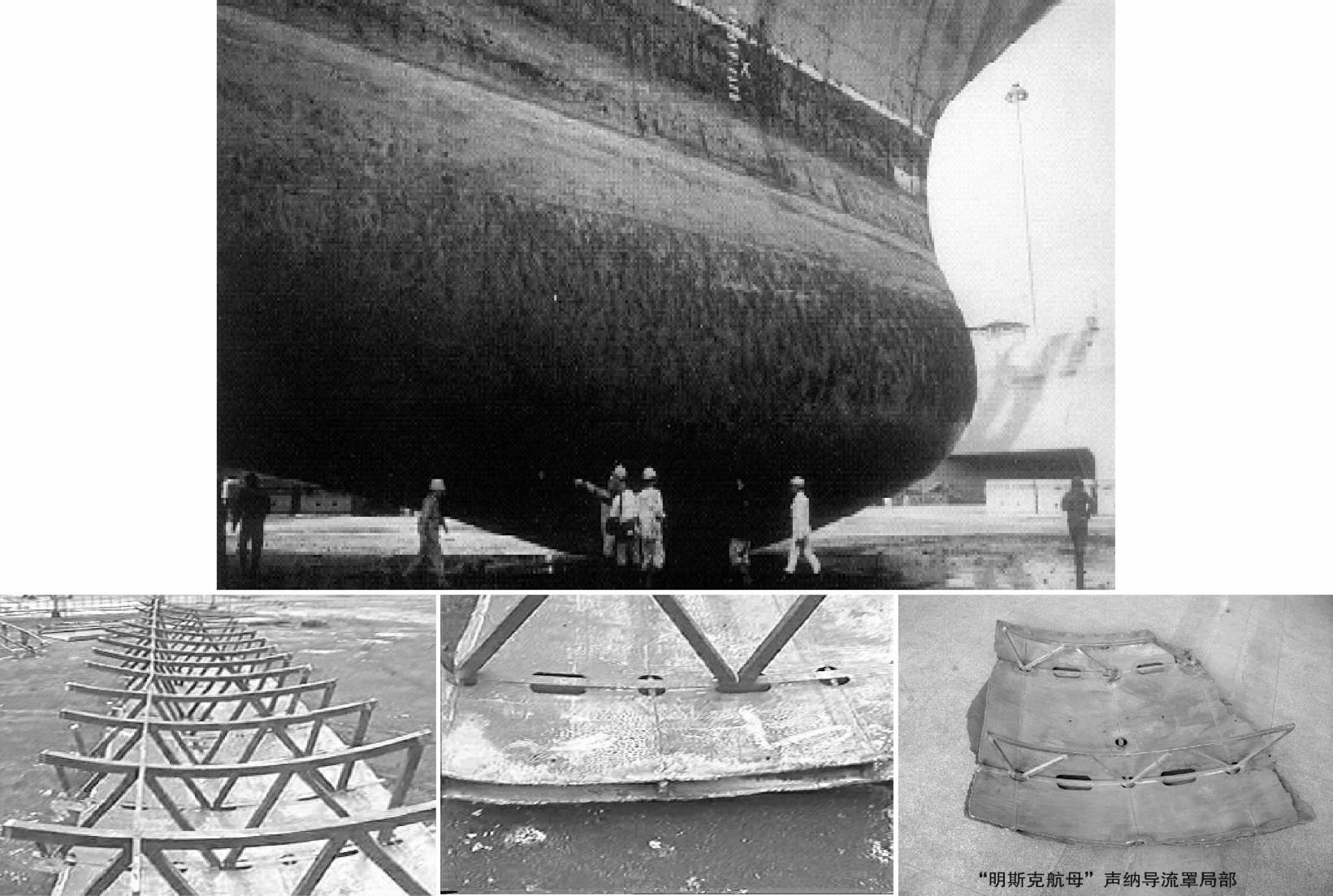

圖7是俄羅斯“明斯克”號航母鈦合金聲納導流罩，該結構也采用ПT3B一種合金制造，成型美觀，裝配精確，也采用雙層板架結構。

圖 ７　俄羅斯“明斯克號”航母鈦合金聲納導流罩球鼻艏

Ｆｉｇ．７?。裕椋簦幔睿椋酰恚幔欤欤铮猓酰欤猓铮睿螅猓铮鳎螅铮睿幔颍洌铮恚澹铮妫遥酰螅螅椋帷埃停椋睿螅搿保幔椋颍悖颍幔妫簦悖幔颍颍椋澹?/p>

我國自上世紀60年代起開始研究艦船用鈦合金，在國內相關單位的共同努力下，研究了從工業純鈦到不同強度等級系列的船用鈦合金及其配套焊接材料，例如工業純鈦，Ti31，Ti75，Ti80，TA5，TA7，TC4，TC4ELI等合金。在海軍及有關部門的支持下，鈦合金在我國相關產品中也得到了廣泛的應用。

3、海軍工程用鈦的選材原則

（1）可勝任要求的特定性能（強度、耐蝕、聲學、磁學等）。

（2）系統要求的綜合性能（強度與韌性、冷熱成型、焊接等性能）。

（3）成本及經濟效益方面需要考慮密度、強度、材料價格、制造費用、維修及更換費用、系統下的全壽命周期費用。

（4）全壽命周期思想在選材上的應用。通過分析俄羅斯艦船用鈦的情況，俄羅斯在某一特定艦船上應用時合金系的選擇盡量簡單化。例如，俄羅斯所有的聲納系統只采用ПT3B一種合金；核潛艇的二回路和深潛器也只選擇此合金。強度要求高的深潛器的載人球體用的是Ti-6Al-4V等合金。所選用的合金都有相關成熟的技術條件和生產工藝。

（5）應該指出的鈦材在海洋工礦條件下應具有的特點，設計選材時應該注意的問題：

ａ．鈦材在室溫至零下60℃范圍內無脆性轉變，其沖擊韌性對溫度不敏感。

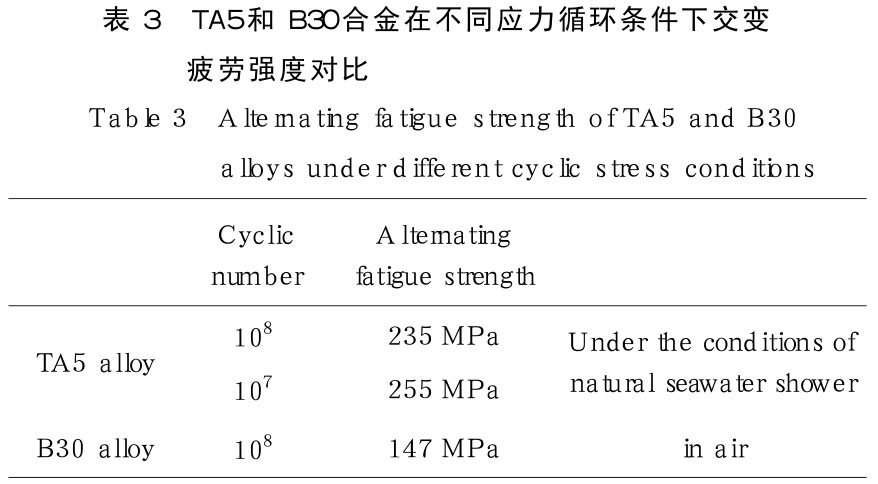

ｂ．鈦合金在交變彎曲載荷下，其疲勞強度比銅合金明顯高，如表3所示。

4、鈦材的耐海水腐蝕性

（1）天然靜海水腐蝕：TA3（老牌號TA2），TA5及Ｂ30在青島、廈門、榆林做過5年腐蝕試驗，TA3，TA5不腐蝕，而B(niǎo)30發生嚴重點蝕，深度最大處達1mm左右；試驗表明，鈦無應力腐蝕傾向，且在天然海水中不發生縫隙腐蝕。

（2）接觸腐蝕：當鈦與銅合金、鋼等接觸時，鈦的電極電位為正，會在此時加快其他金屬的腐蝕速度，在系統中連接時，應采取電絕緣措施。

（3）沖刷腐蝕：B30，鎳合金在流速大于5m/s時，耐沖刷腐蝕性能很差，而鈦合金在7m/s，10m/s以上仍然保持完好無損。

（4）氯化物離子難于侵蝕鈦合金表面的鈍化膜，因而不易發生像不銹鋼和鋁那樣的點蝕、間隙腐蝕以及應力腐蝕。

（5）與不銹鋼不同，鈦合金的焊接、冷加工不會導致耐蝕性能變化。

5、關于海生物附著問題

上世紀80年代末至90年代初，針對海生物附著問題進行了相應研究，在有關海區做了鈦試驗裝置并進行了觀察和分析，提出了相應分析研究報告，在對南海、東海、北海三個海區的水下相關潛艇通海系統管道實際考察中，發現海生物生長極少，主循環水系統也沒生長海生物。

6、設計準則

（1）材料標準：盡量采用國標，以便于生產、供貨使用，檢驗。

（2）設計標準：國外針對海軍艦船使用有專用的設計標準，而我國目前尚沒有，建議通過研究盡早建立我國海洋工程用的設計原則，改變按化工設備設計的一般原則。

（3）加工標準：熱處理、機械加工、切割加工、冷熱成型、焊接、表面改性處理等。針對大量采用鈦材的預期需求，應編制這方面的技術文件，以指導鈦設備的加工制造。

（4）檢驗標準：外觀、無損檢測、常規力學性能、硬度、疲勞等；大多數檢驗沿用鋼結構的標準，應逐步形成我國自己的專用標準。

（5）鈦材應用時與系統其它材料接口技術及其標準，如電絕緣標準。

7、結語

鈦及鈦合金無疑是在海水條件下應用的非常好的材料，俄羅斯在海軍裝備中大量采用鈦合金是一個不用爭辯的事實，他們大量地采用鈦合金是經過長期卓有成效的研究后，形成了從材料合金研究、鈦材各種規格的生產、結構設計、加工制造、使用環境與材料的關系、檢驗規則等一整套工藝文件，并以理論基礎作為保證的。

我國鈦工業發展已能滿足海軍大規模用鈦的需求，為了可靠地應用到武器裝備上，國家有關領導機關應認真研究對策，根據俄羅斯的經驗認真研究我們總的方針，加大鈦材生產的力度，并以龍頭企業為主體，充分發揮產、學、研、軍四位一體的機制，認真解決一系列相關技術問題，例如合理的選材、正確的設計準則的制定、鈦材應用與其它材料接口技術、加工制造的規范標準的制定等，特別應建立能統籌設計、材料、加工制造、使用維護等系統工程的組織和機構。

同時，要重視鈦材應用相關問題的研究和開發，如鈦制品的模鑄、焊接技術、特殊條件下的表面改性、設計準則等問題，這絕不是一個系統、一個部門、一個單位所能包辦的，必須要打破行業界限，打破地方主義，開展全國性大協作才能盡快盡早解決問題。為了祖國強大海軍的建設，應以科學發展引領各單位的協調合作，提高水平，降低造價，盡快把鈦材在海軍工程中應用推廣到位。
