TA2工業(yè)純鈦加工件采用≥99.2%高純鈦（ASTM B348 Gr.2/GB/T 13810-2017），兼具4.51g/cm3輕量化與345-550MPa抗拉強度，通過真空熔煉（氧≤0.25%）及五軸精密加工（公差±0.01mm）實現(xiàn)復雜結(jié)構成型，其耐腐蝕性（飽和鹽霧5000h無腐蝕/10%鹽酸年腐蝕率＜0.001mm）和生物相容性（醫(yī)療級ISO 13485）突出，應用于骨科植入物（抗彎≥200MPa）、鹽酸儲罐（耐壓PN2.5/150℃）及真空密封法蘭（漏率＜1×10??Pa·m3/s），較316L不銹鋼減重43%且免維護，未來將發(fā)展飛秒激光微孔（深徑比≥10:1）和抗輻射太空級（耐10?Gy射線）技術，支持定制化工藝方案。以下是永益鈦對TA2鈦加工件的系統(tǒng)性技術說明，按分項表格形式呈現(xiàn)：

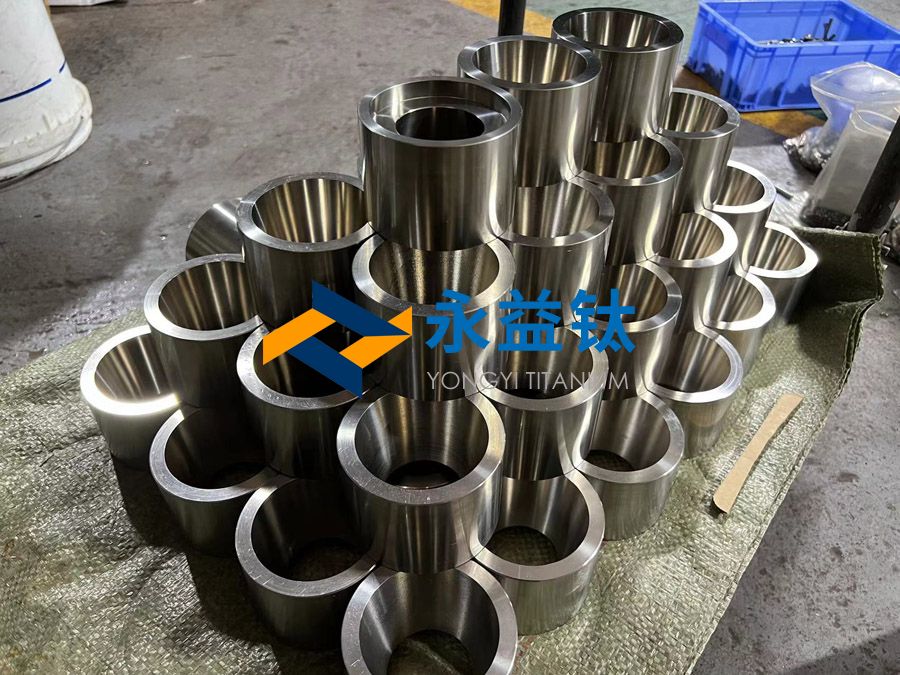

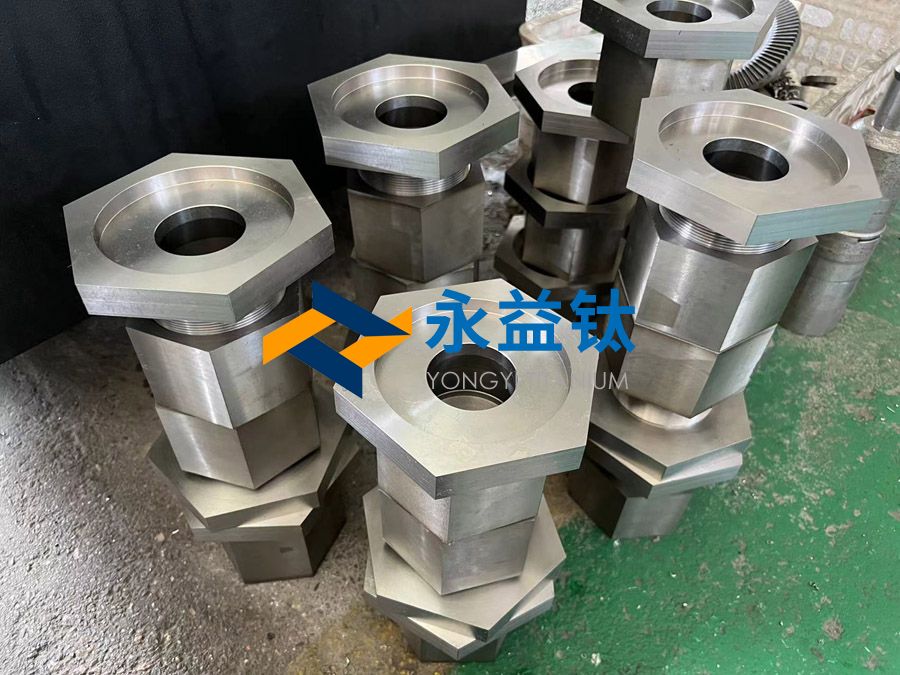

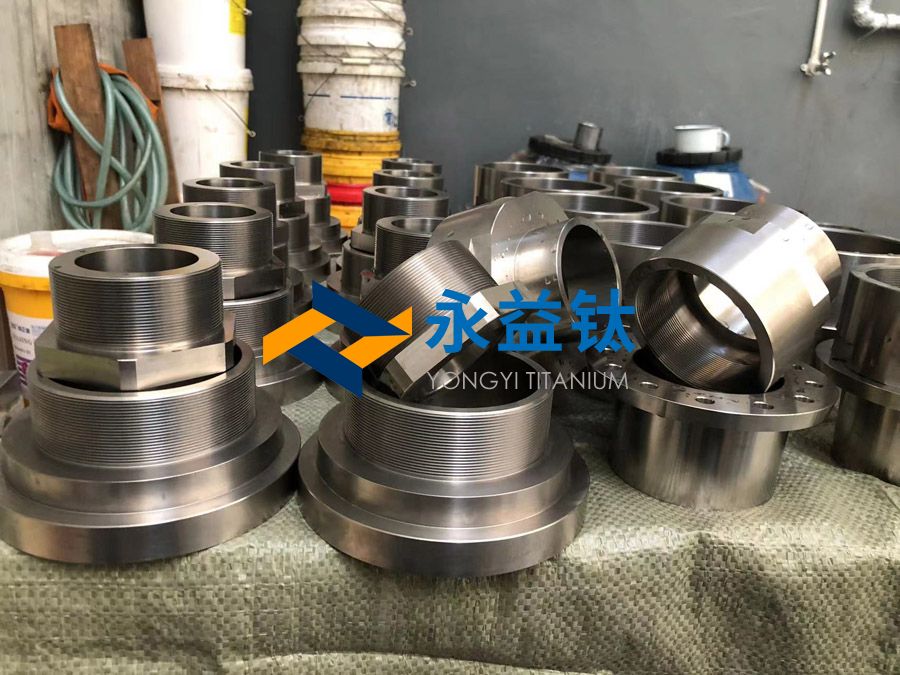

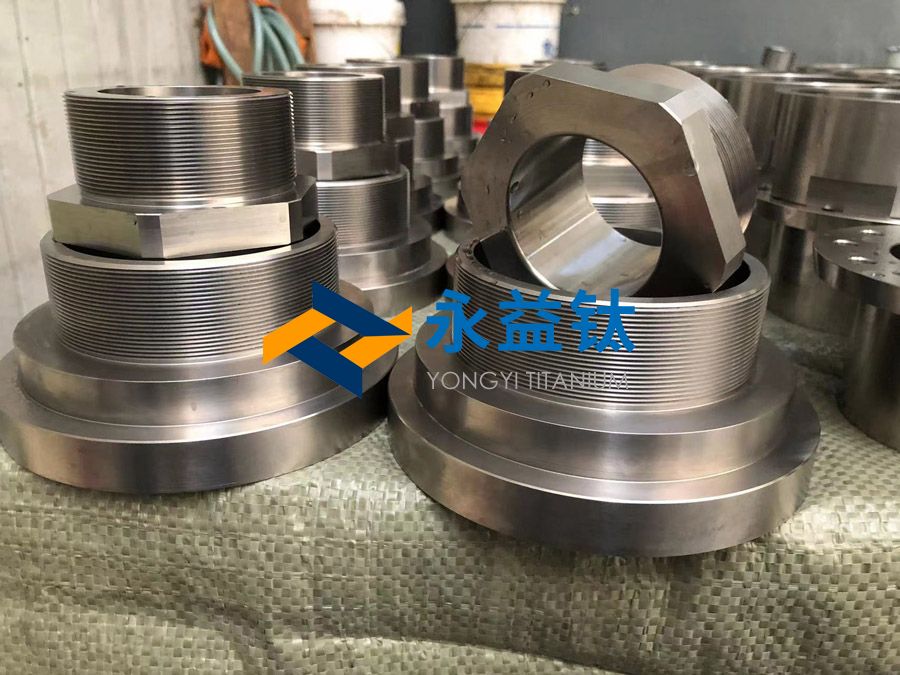

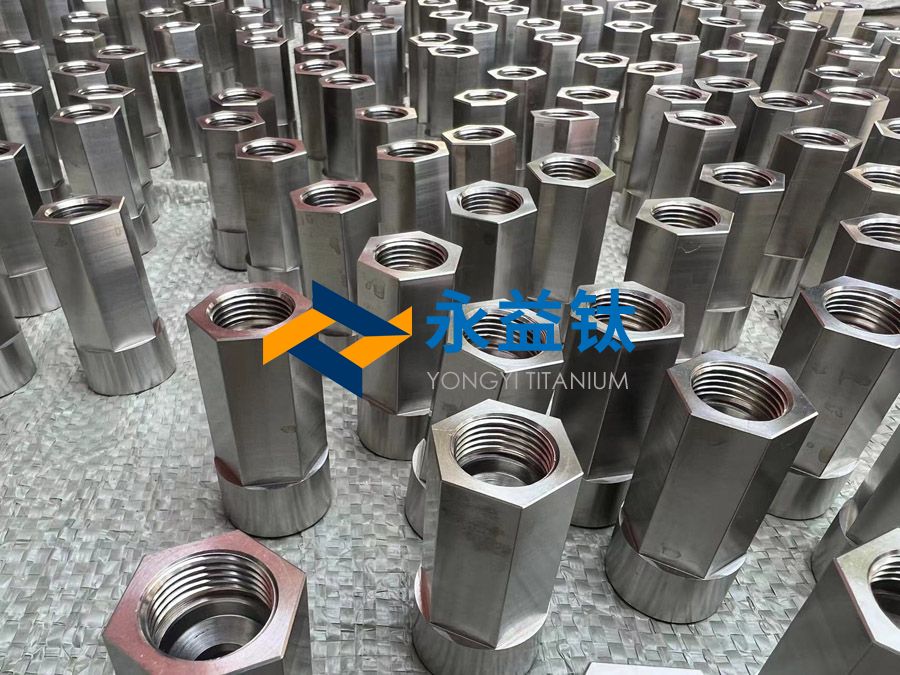

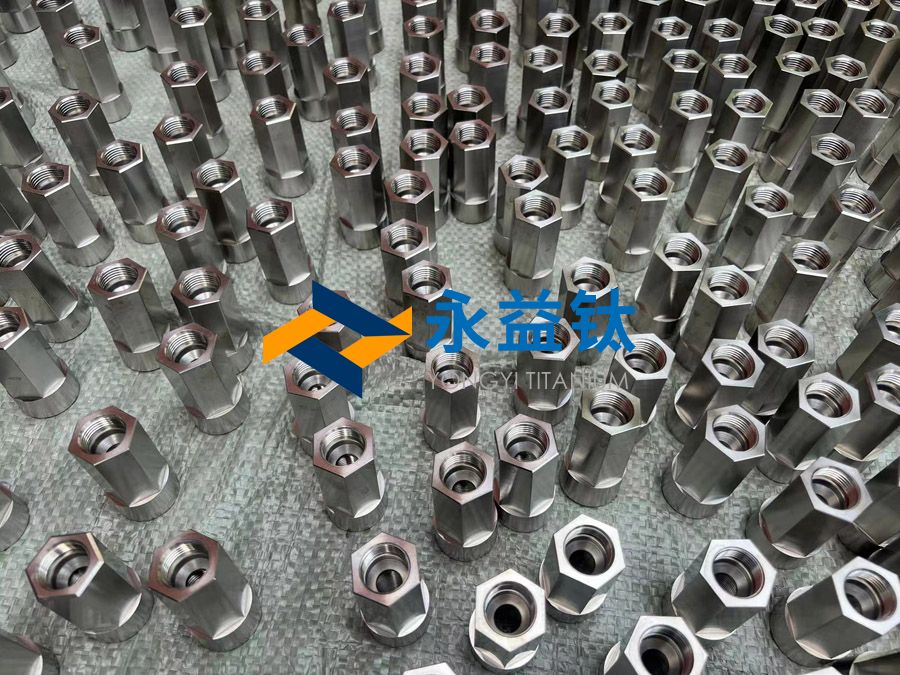

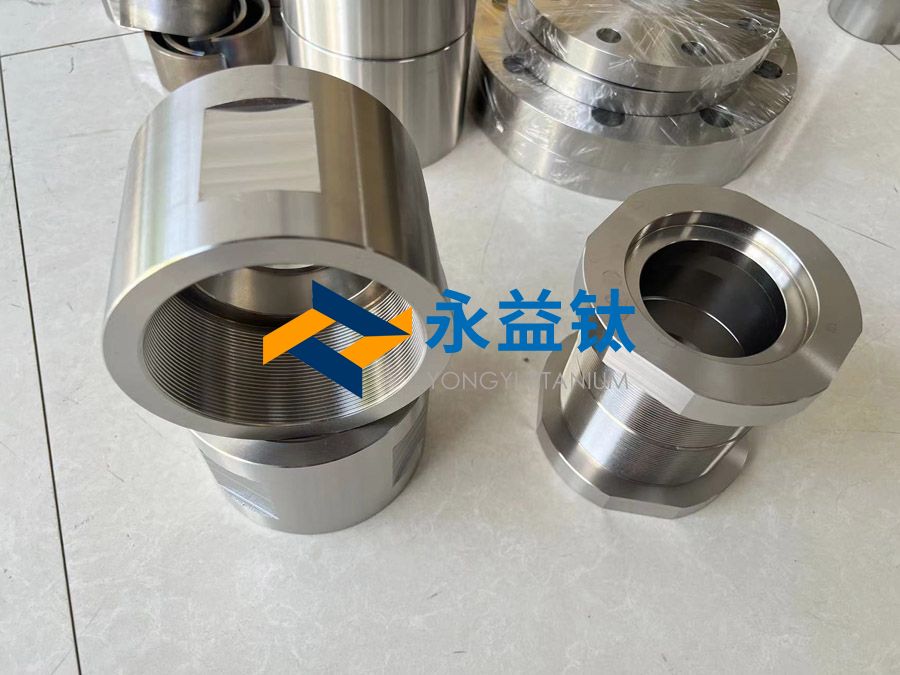

一、TA2鈦加工件定義
| 項目 | 內(nèi)容描述 |
| 產(chǎn)品名稱 | TA2工業(yè)純鈦加工件 |
| 定義描述 | 通過機械加工成型的TA2工業(yè)純鈦部件，以優(yōu)異塑性、耐腐蝕性及生物相容性為核心特性，適用于精密醫(yī)療、化工設備及海洋工程領域 |
| 核心功能 | 耐腐蝕介質(zhì)侵蝕、輕量化支撐、復雜結(jié)構精密成型 |
二、材質(zhì)組成
| 類別 | 參數(shù)說明 |
| 材質(zhì)牌號 | TA2（對應ASTM B348 Gr.2 / ISO 5832-2） |
| 化學成分 | 質(zhì)量分數(shù)（%） |
| Fe | ≤0.30 |
| O? | ≤0.25 |
| C | ≤0.10 |
| N | ≤0.05 |
| H | ≤0.015 |
| Ti | ≥99.2（余量） |
| 物理特性 | |
| 密度 | 4.51 g/cm3 |
| 彈性模量 | 105 GPa |
| 熱導率 | 17 W/m·K（25℃） |
三、性能特點
| 特性類型 | 具體表現(xiàn) |
| 耐腐蝕性 | |
| 耐氯化物 | 飽和鹽霧試驗5000小時無腐蝕（ASTM B117） |
| 耐酸性 | 耐10%鹽酸溶液（年腐蝕率＜0.001mm，ASTM G31） |
| 力學性能 | |
| 抗拉強度 | 345-550 MPa |
| 延伸率 | ≥20% |
| 彎曲性能 | 180°冷彎無裂紋（彎曲半徑=2t） |
| 加工性能 | 優(yōu)異冷成型能力（極限拉深系數(shù)≤0.65） |
四、執(zhí)行標準
| 標準類型 | 國際標準 | 國內(nèi)標準 |
| 材料標準 | ASTM B348 Gr.2 | GB/T 13810-2017 |
| 加工標準 | ISO 13485（醫(yī)療） | JB/T 8467-2014（機械） |
| 檢測標準 | ASTM E8（拉伸試驗） | GB/T 228.1-2021 |
五、加工工藝
| 工藝階段 | 技術要點 |
| 1. 熔煉 | 真空自耗電弧爐（VAR）熔煉，氧含量≤0.25% |
| 2. 熱軋 | 兩相區(qū)軋制（650-750℃），變形量≥60% |
| 3. 冷成型 | 數(shù)控沖壓/旋壓（回彈補償量0.1-0.3mm） |
| 4. 精加工 | 五軸聯(lián)動加工（公差±0.01mm），表面粗糙度Ra≤0.4μm |
| 5. 表面處理 | 酸洗（HF:HNO?=1:3）→ 鈍化（硝酸氧化膜厚0.5-1.0μm） |
六、關鍵技術
| 技術名稱 | 作用與參數(shù) |
| 低溫精密沖裁 | 液氮冷卻（-196℃）沖裁，毛刺高度≤0.02mm |
| 超聲輔助車削 | 20kHz超聲波振動，刀具壽命延長2倍，表面粗糙度Ra≤0.2μm |
| 電解拋光 | 電流密度15A/dm2，表面光潔度Ra≤0.1μm |
| 激光標刻 | 光纖激光打標（深度0.01-0.03mm），耐腐蝕標識 |
七、加工流程
| 序號 | 工序名稱 | 設備與技術 | 質(zhì)量控制點 |
| 1 | 鈦板下料 | 激光切割機（切割精度±0.05mm） | 邊緣毛刺≤0.02mm |
| 2 | 熱軋退火 | 連續(xù)退火爐（650℃/2h，氬氣保護） | 晶粒度ASTM 7-9級 |
| 3 | 冷沖壓成型 | 300T液壓機（模具間隙0.05-0.1mm） | 壁厚均勻性≤±0.1mm |
| 4 | 數(shù)控精銑 | 五軸加工中心（重復定位精度±0.002mm） | 三維輪廓誤差≤0.03mm |
| 5 | 鈍化檢測 | X射線熒光光譜儀（鈍化膜厚度檢測） | 膜厚0.5-1.0μm |
八、應用領域
| 應用場景 | 具體用途 | 典型規(guī)格參數(shù) |
| 醫(yī)療植入 | 骨科接骨板、牙科種植體基臺 | 厚度1.0-3.0mm，抗彎強度≥200MPa |
| 化工設備 | 鹽酸儲罐內(nèi)襯連接件 | 耐壓PN2.5，耐溫150℃ |
| 海洋工程 | 海水淡化裝置緊固件 | 耐Cl?濃度≥50,000ppm |
| 精密儀器 | 真空腔體密封法蘭 | 漏率＜1×10?? Pa·m3/s |
九、與其他材料加工件對比
| 對比項 | TA2鈦加工件 | 316L不銹鋼加工件 | 6061鋁合金加工件 |
| 密度 | 4.51 g/cm3 | 7.98 g/cm3 | 2.70 g/cm3 |
| 比強度 | 0.08 MPa·cm3/g | 0.05 MPa·cm3/g | 0.10 MPa·cm3/g |
| 耐蝕性 | 免維護耐海水 | 需鈍化處理 | 陽極氧化后一般防護 |
| 生物相容性 | 優(yōu)異（可長期植入） | 一般（鎳釋放風險） | 不適用 |
| 成本 | 中 | 低 | 低 |
十、未來發(fā)展新方向
| 方向 | 技術路徑 |
| 微納加工 | 飛秒激光微孔加工（孔徑10-50μm，深徑比≥10:1） |
| 復合結(jié)構 | 鈦-陶瓷復合涂層（硬度≥1200HV，耐磨損提升50%） |
| 智能化制造 | 數(shù)字孿生技術實時優(yōu)化加工參數(shù)（良品率提升20%） |
| 綠色回收 | 電解法回收鈦屑（回收率≥98%，純度≥99.5%） |
| 太空級應用 | 抗輻射TA2加工件（耐宇宙射線≥10?Gy，適應-180~250℃極端溫差） |
以上表格系統(tǒng)梳理了TA2鈦加工件的核心技術參數(shù)與創(chuàng)新趨勢，如需特定工況的疲勞測試數(shù)據(jù)或定制化工藝方案，請?zhí)峁┰敿毿枨笳f明。
