船用TC4鈦環（Ti-6Al-4V）通過β相區等溫鍛造（950℃±10℃，鍛比≥4）和固溶時效處理（950℃水淬+540℃時效）實現895-1050MPa抗拉強度，其4.43g/cm3輕量化密度與220 MPa·cm3/g比強度顯著優于雙相不銹鋼（減重43%）及哈氏合金，耐海水腐蝕（腐蝕速率＜0.002mm/年，鹽霧5000h無銹）且適應-196℃至600℃極端環境，經五軸精密加工（公差±0.02mm）和微弧氧化（膜厚10-15μm/硬度≥800HV）后應用于深潛器耐壓環（耐外壓100MPa）、LNG船低溫法蘭（-163℃沖擊韌性≥40J/cm2）等場景，未來將發展電子束熔融增材制造（減重30%）及光纖傳感器實時監測技術，滿足極地船舶抗冰沖擊（-50℃動態載荷無斷裂）需求，支持定制化工藝包開發。
以下是永益鈦對船用TC4鈦環的系統性技術說明，按分項表格形式呈現：
一、船用TC4鈦環定義
| 項目 | 內容描述 |

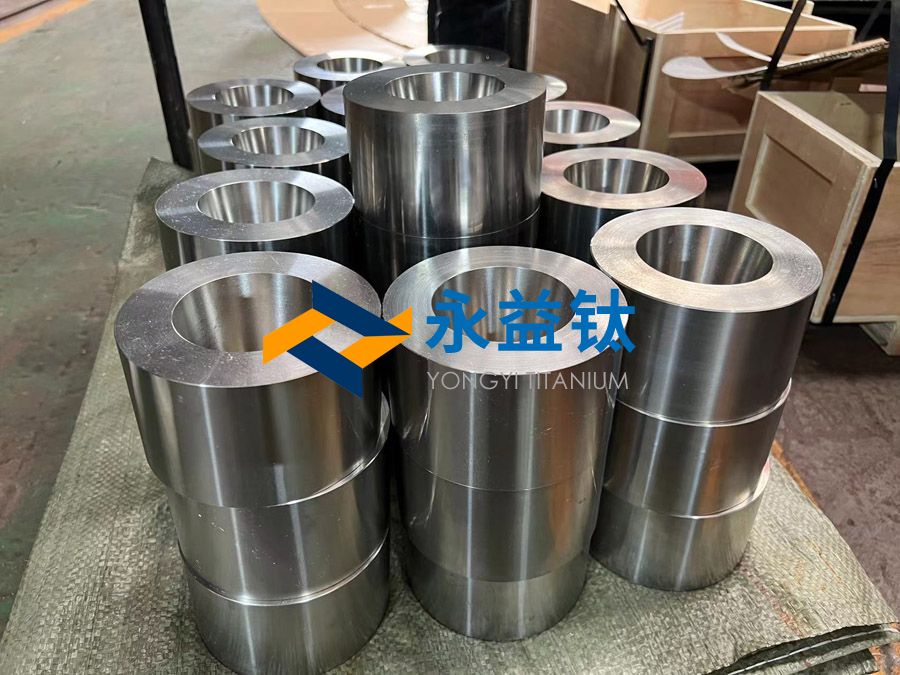

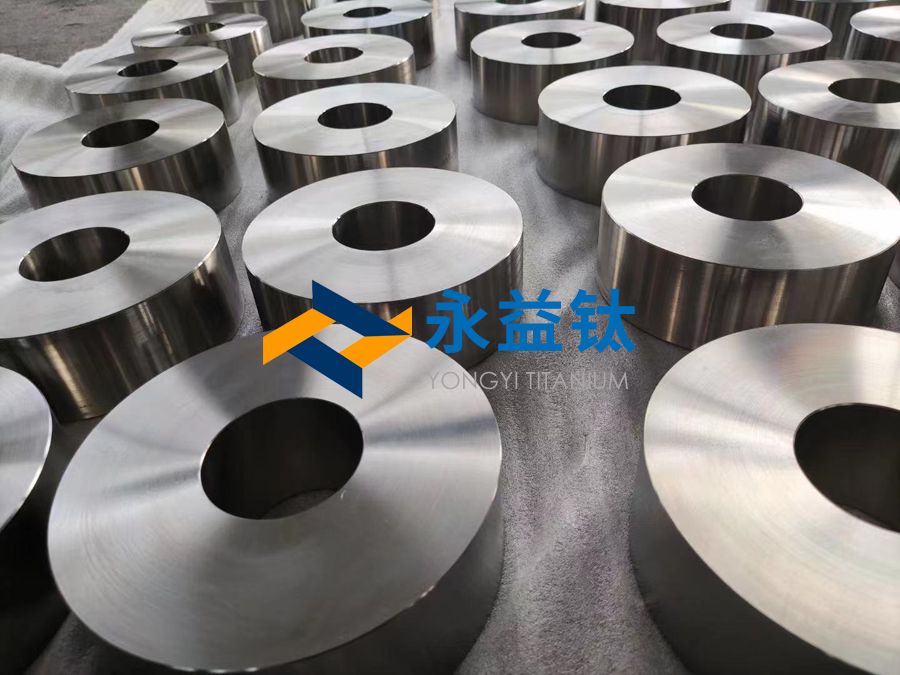

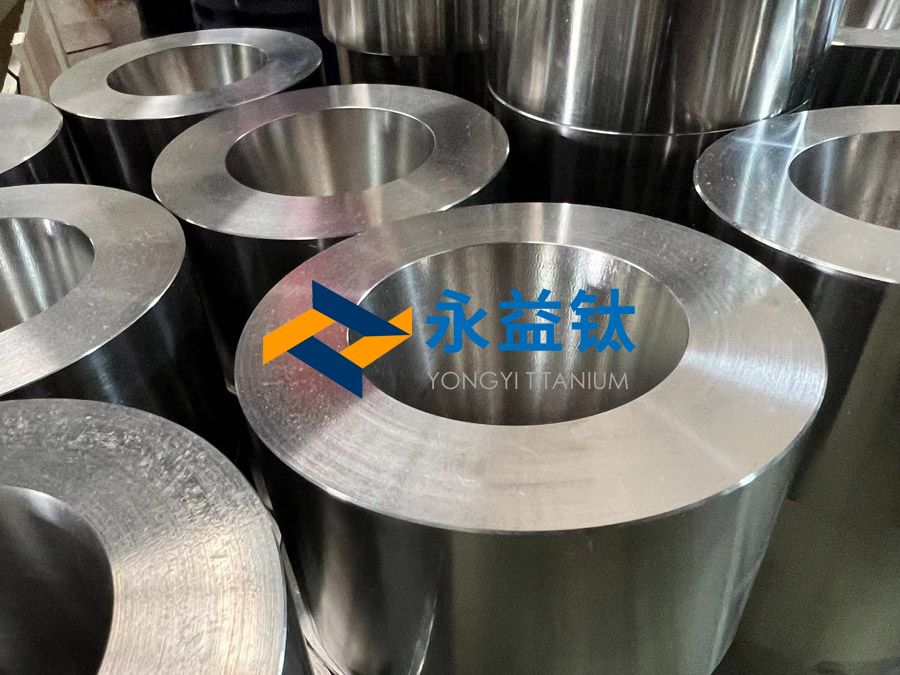

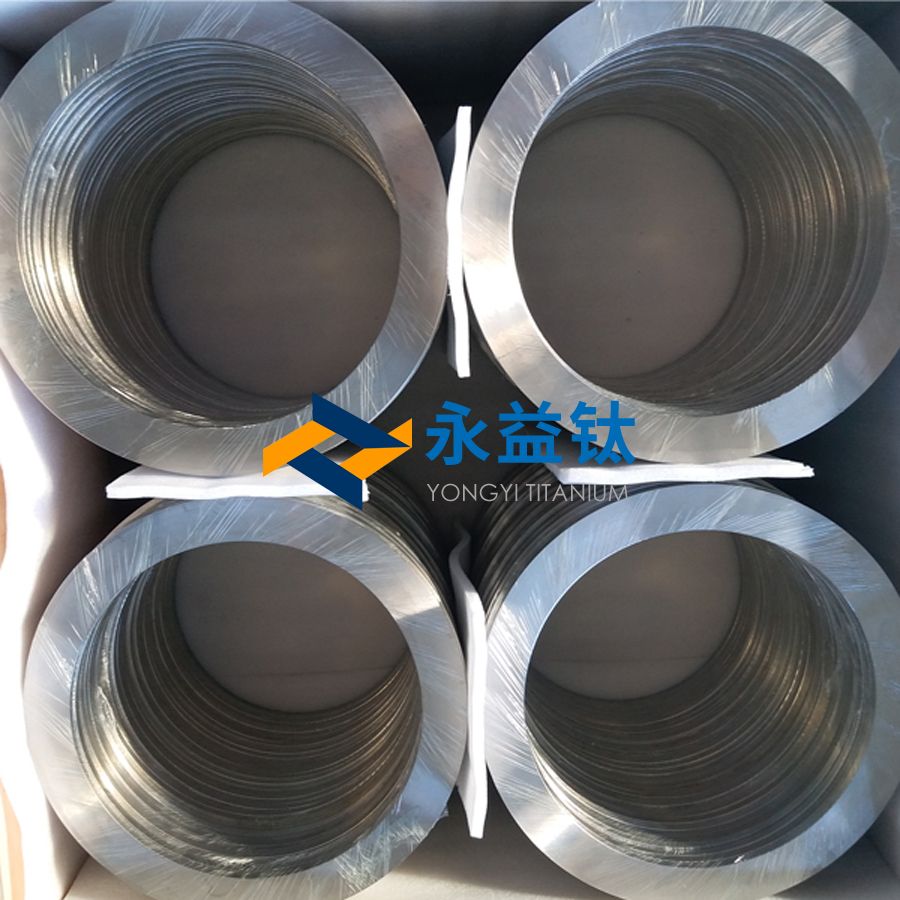

| 產品名稱 | 船用TC4（Ti-6Al-4V）鈦合金環件 |
| 定義描述 | 專為船舶及海洋工程設計的耐海水腐蝕環形部件，用于高壓管路連接、推進系統密封及深潛器耐壓結構，兼具高強度與輕量化特性 |
| 核心功能 | 抗海水腐蝕、高載荷承載、極端環境穩定性 |
二、材質組成
| 類別 | 參數說明 |
| 材質牌號 | TC4（Ti-6Al-4V，符合ASTM B348 Gr.5 / ISO 5832-3） |
| 化學成分 | 質量分?jǐn)?shù)（%） |
| Al | 5.5-6.75 |
| V | 3.5-4.5 |
| Fe | ≤0.30 |
| O? | ≤0.20 |
| Ti | 余量 |
| 物理特性 | |
| 密度 | 4.43 g/cm3 |
| 彈性模量 | 110-115 GPa |
| 熱導率 | 6.7 W/m·K（25℃） |
三、性能特點
| 特性類型 | 具體表現 |
| 力學性能 | |
| 抗拉強度 | 895-1050 MPa |
| 屈服強度 | 825-950 MPa |
| 疲勞壽命 | >10?次循環（350MPa應力幅，R=0.1） |
| 耐腐蝕性 | |
| 海水腐蝕速率 | <0.002 mm/年（ASTM G31，3.5% NaCl溶液） |
| 點蝕電位 | ≥+1200 mV（SCE，ASTM G5） |
| 工藝特性 | 可焊接性良好（焊縫系數≥0.9） |
四、執行標準
| 標準類型 | 國際標準 | 國內標準 | 船級社認證 |
| 材料標準 | ASTM B348 Gr.5 | GB/T 3620.1-2016 | CCS《材料與焊接規范》 |
| 加工標準 | ISO 13680（焊接） | CB/T 3952-2019（船舶） | DNVGL-OS-C401 |
| 檢測標準 | ASTM G48（縫隙腐蝕） | GB/T 4334-2020 | LR《船舶鈦部件規范》 |
五、加工工藝
| 工藝階段 | 技術要點 |
| 1. 鍛造 | β相區等溫鍛造（950℃±10℃，鍛比≥4），晶粒度≤50μm |
| 2. 熱處理 | 固溶處理（950℃/1h水淬）→ 時效處理（540℃/4h空冷） |
| 3. 精加工 | 五軸聯動車削（公差±0.02mm）→ 電解拋光（Ra≤0.4μm） |
| 4. 表面處理 | 微弧氧化（膜厚10-15μm，硬度≥800HV）→ 激光熔覆Ni基涂層（耐空蝕） |
| 5. 檢測 | 工業CT掃描（缺陷檢出限Φ0.05mm） + 鹽霧試驗（5000h無紅銹） |
六、關鍵技術
| 技術名稱 | 作用與參數 |
| 抗空蝕設計 | 表面微織構（凹坑直徑50μm，深度10μm，空蝕率降低60%） |
| 殘余應力控制 | 深冷處理（-196℃/2h）+ 振動時效（頻率80Hz，應力消除≥75%） |
| 復合涂層 | TiN/Al?O?多層涂層（摩擦系數≤0.15，耐溫600℃） |
| 焊接優化 | 電子束焊接（真空度≤5×10?3Pa，深寬比≥10:1） |
七、加工流程
| 序號 | 工序名稱 | 設備與技術 | 質量控制點 |
| 1 | 鈦錠開坯 | 萬噸液壓機（始鍛溫度950℃，終鍛≥800℃） | 流線方向與環向應力一致 |
| 2 | 環件軋制 | 徑軸向環軋機（壁厚公差±0.3mm） | 超聲波探傷（Φ1.6mm缺陷檢出） |
| 3 | 真空熱處理 | 高壓氣淬爐（冷卻速率≥100℃/s） | β相含量（金相檢測8-12%） |
| 4 | 精密加工 | 瑞士STAR車床（圓度誤差≤0.01mm） | 三坐標全尺寸測量 |
| 5 | 動態密封測試 | 模擬深海壓力艙（0-100MPa循環，泄漏率<1×10?? Pa·m3/s） |
八、應用領域
| 應用場景 | 具體用途 | 典型規格參數 |
| 船舶動力 | 主機排煙管膨脹節環 | 耐溫600℃，疲勞壽命≥5×10?次 |
| 海水系統 | 高壓海水泵密封環 | 耐壓PN40，耐Cl?濃度≥50,000ppm |
| 深潛裝備 | 載人潛水器觀察窗壓緊環 | 耐外壓100MPa（全海深） |
| LNG船 | 低溫泵法蘭連接環（-163℃） | 沖擊韌性≥40J/cm2（-196℃） |
九、與其他船用材料對比
| 對比項 | TC4鈦環 | 雙相不銹鋼2205 | 哈氏合金C276 |
| 密度 | 4.43 g/cm3 | 7.80 g/cm3 | 8.89 g/cm3 |
| 比強度 | 220 MPa·cm3/g | 70 MPa·cm3/g | 65 MPa·cm3/g |
| 耐蝕性 | 免維護（全海深適用） | 需定期檢查（80℃以上風險） | 成本過高 |
| 維護成本 | 零（全壽命周期免更換） | 中（需涂層維護） | 極高（材料+加工） |
| 低溫韌性 | -196℃沖擊韌性保留≥80% | -50℃韌性下降顯著 | 適用但經濟性差 |
十、未來發展新方向
| 方向 | 技術路徑 |
| 智能監測 | 嵌入光纖傳感器（實時監測應力/腐蝕速率，數據傳輸誤差≤±2%） |
| 超疏水表面 | 激光微納加工+氟硅烷改性（接觸角＞150°，減少海洋生物附著） |
| 增材制造 | 電子束熔融成型（EBM）集成冷卻流道（減重30%，散熱效率提升40%） |
| 綠色回收 | 氫化-脫氧再生技術（氧含量≤0.15%，回收率≥98%） |
| 極地船舶 | 抗冰沖擊鈦環（-50℃動態載荷下無脆性斷裂） |
以上表格系統梳理了船用TC4鈦環的核心技術參數與創新方向，如需特定工況的疲勞測試數據或定制化工藝包，請?zhí)峁┰敿?xì)應用場景說明。
