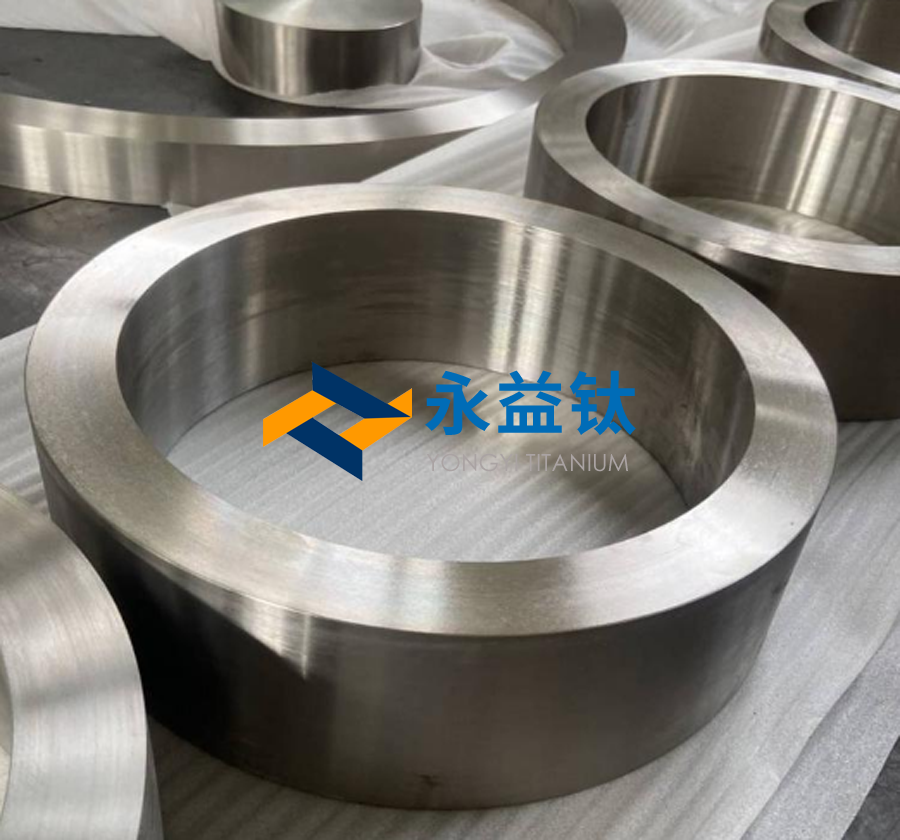

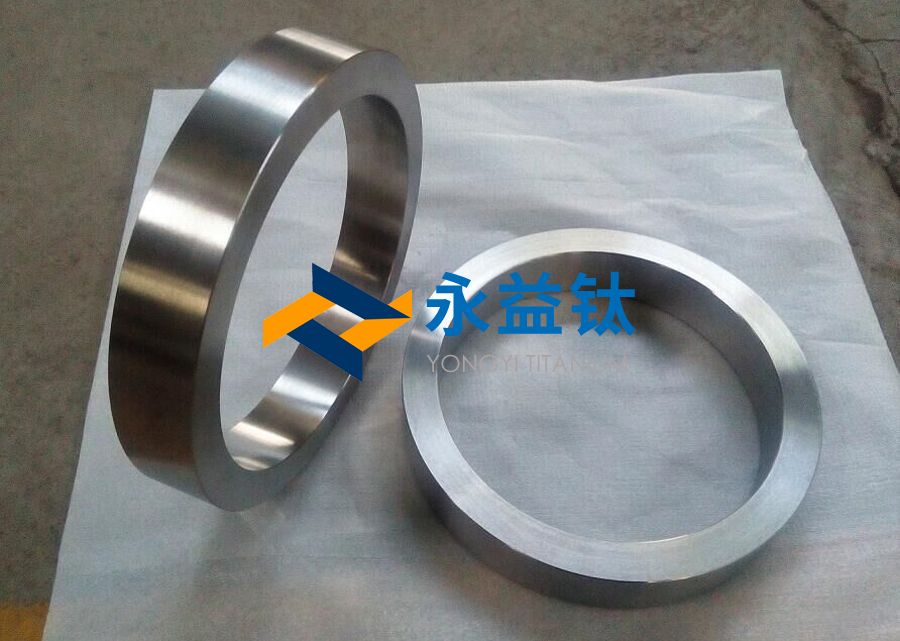

1、定義
鈦環是熱交換器中的關鍵環形結構件，通常用于管板支撐、殼體法蘭連接或管束密封等部位。其作用包括：
耐腐蝕介質（如海水、酸性流體）的長期接觸；
承受熱應力（溫度波動引起的膨脹/收縮）；
確保密封性，防止流體泄漏。
2、材質
熱交換器鈦環主要采用以下鈦材：
| 材料牌號 | 特性 | 典型應用場景 |
| 純鈦（Gr.1/2） | 工業純鈦（氧含量≤0.25%），耐腐蝕性優，塑性好，成本低。 | 海水淡化、船舶換熱器管板法蘭。 |
| Ti-0.2Pd | 含鈀鈦合金（Pd 0.2%），耐縫隙腐蝕能力突出，適用于含Cl?的酸性介質。 | 化工反應器熱交換環。 |
| Ti-0.3Mo-0.8Ni | 耐高溫腐蝕（如H?S環境），強度略高于純鈦。 | 油氣行業高溫?fù)Q熱器殼體環。 |
3、性能特點
耐蝕性：
在海水、鹽水（Cl?濃度＞20000 ppm）中腐蝕速率＜0.001 mm/年；
耐硫酸（濃度≤10%）、鹽酸（濃度≤5%）、有機酸等。
熱導率：21.9 W/(m·K)（約為不銹鋼的1/4，需通過薄壁設計補償傳熱效率）。
輕量化：密度（4.5 g/cm3）僅為不銹鋼的57%，減少熱交換器整體重量。
抗沖刷：表面硬度（HV 200–250）可抵抗含顆粒流體的長期沖刷。
4、執行標準
國際標準：
ASTM B338（熱交換器用鈦無縫管及環件）；
ASME SB-338（壓力容器用鈦材規范）；
ISO 21940（旋轉機械用鈦環動平衡要求）。
中國標準：
GB/T 3625（熱交換器及冷凝器用鈦及鈦合金管）；
NB/T 47019（壓力容器用鈦鍛件技術條件）。

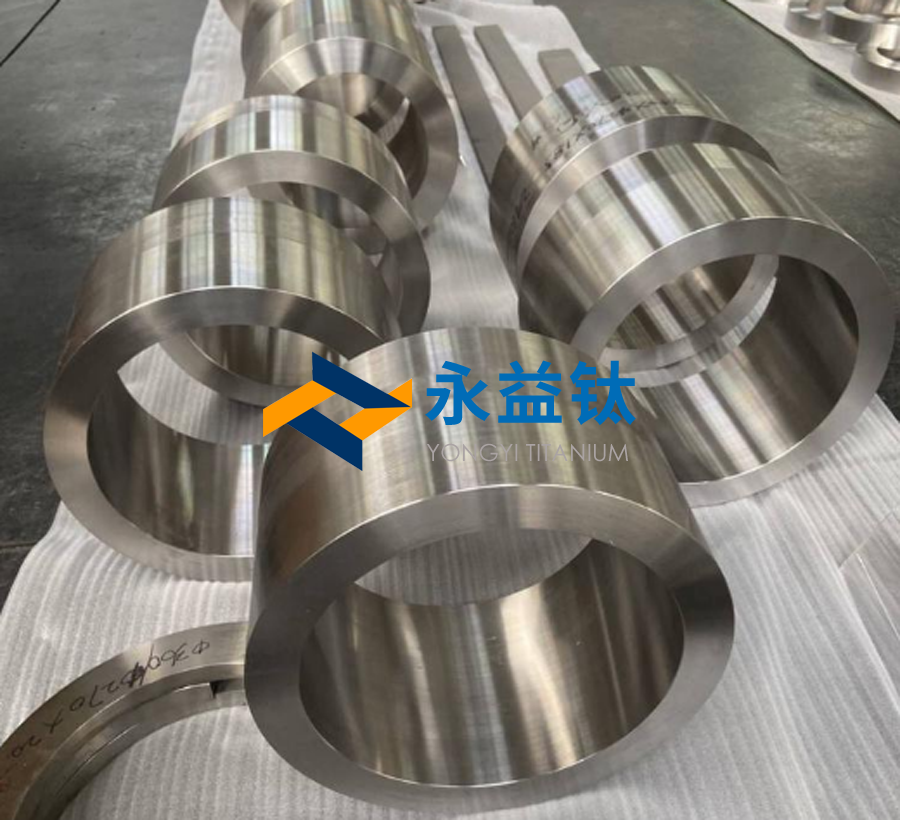

5、加工工藝
成型工藝：
環軋成型：徑-軸向軋制（環件直徑可達3 m，壁厚≥3 mm）；
焊接成型：對超大型環件（如直徑＞5 m），采用TiG焊拼接鈦板。
精密加工：
薄壁車削：壁厚公差±0.1 mm（需防振刀具和恒溫車間）；
鉆孔加工：管板孔群加工（孔徑公差H7，位置精度±0.05 mm）。
表面處理：
陽極氧化：生成5–20 μm氧化膜（耐蝕性提升3倍以上）；
噴砂處理：Sa 2.5級清潔度，增強涂層附著力。
6、關鍵技術
薄壁環件防變形：
采用低應力切削參數（切削速度60–90 m/min，進給量0.05–0.1 mm/r）；
加工后液壓脹形校正（壓力100–200 MPa）。
焊接技術：
激光焊接（焊縫深寬比＞5:1，熱影響區＜1 mm）；
電子束焊（真空環境，避免鈦高溫氧化）。
密封面加工：
鏡面磨削（表面粗糙度Ra≤0.2 μm），確保法蘭密封性。
7、加工流程
原料檢驗：光譜分析（確保Ti純度≥99.5%）、超聲波探傷。
軋環成型：加熱至β相區（純鈦：850–900℃）軋制。
固溶退火：純鈦退火溫度650–700℃，消除軋制應力。
精密加工：數控車床加工法蘭面、密封槽、螺栓孔。
表面處理：陽極氧化（電壓50–80 V，時間30–60 min）。
檢測驗收：
氣密性測試（氦檢漏率＜1×10?? Pa·m3/s）；
晶間腐蝕試驗（按ASTM G48方法A，無裂紋）。
8、具體應用領域
海水淡化：多級閃蒸（MSF）裝置中的管板支撐環（Gr.2鈦環）。
化工設備：硫酸冷卻器殼體法蘭（Ti-0.2Pd合金環）。
船舶系統：柴油機缸套水冷卻器密封環（Ti-0.3Mo-0.8Ni環）。
核電領域：蒸汽發生器鈦環（需滿足ASME III核級認證）。
典型案例：
阿聯酋Taweelah海水淡化廠：使用直徑2.8 m的Gr.2鈦環；
巴斯夫化工廠：Ti-0.2Pd環在98%硫酸環境中壽命達20年。
9、與其他材料的對比
| 特性 | 鈦環（Gr.2） | 不銹鋼316L環 | 銅鎳合金（CuNi 90/10）環 |
| 耐海水腐蝕 | 極優（無點蝕） | 中等（易發生點蝕） | 良好（但抗沖刷性差） |
| 成本 | 高（約$30–50/kg） | 低（約$5–8/kg） | 中等（約$15–20/kg） |
| 適用溫度 | -50℃至300℃ | -200℃至400℃ | -50℃至250℃ |
| 維修周期 | ＞15年 | 5–8年 | 8–10年 |
10、未來發展新方向
復合涂層技術：
等離子噴涂Al?O?-TiO?涂層，提升耐磨損與抗污垢性能；
石墨烯增強防腐涂層，腐蝕速率降低至傳統鈦材的1/10。
增材制造：
激光粉末床熔融（LPBF）制造帶內部流道的輕量化鈦環；
電子束熔絲沉積（EBF3）修復大型鈦環局部腐蝕區域。
智能化設計：
拓?fù)鋬?yōu)化結構（減重30%同時保持剛性）；
數字孿生模型預測熱應力分布，優化環件壁厚梯度。
低成本化：
開發鈦-鋼復合環（鈦內層+鋼外層），降低材料成本40%；
氫化脫氫（HDH）鈦粉制備近凈成形環件。
總結
熱交換器鈦環憑借其卓越的耐蝕性、輕量化及長壽命，成為苛刻工況下的首選材料。未來通過復合涂層、增材制造與智能化設計的結合，鈦環將進一步突破尺寸限制（如直徑＞10 m的超大型環）、提升耐溫能力（至400℃以上），并在新能源（如氫能儲運換熱器）等領域開辟新應用場景。
