1、定義

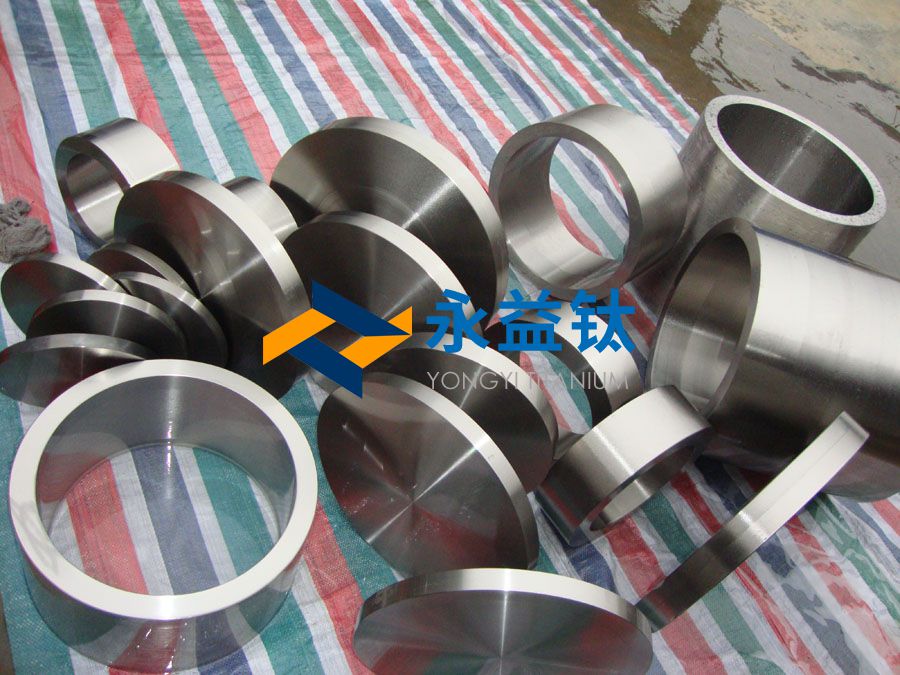

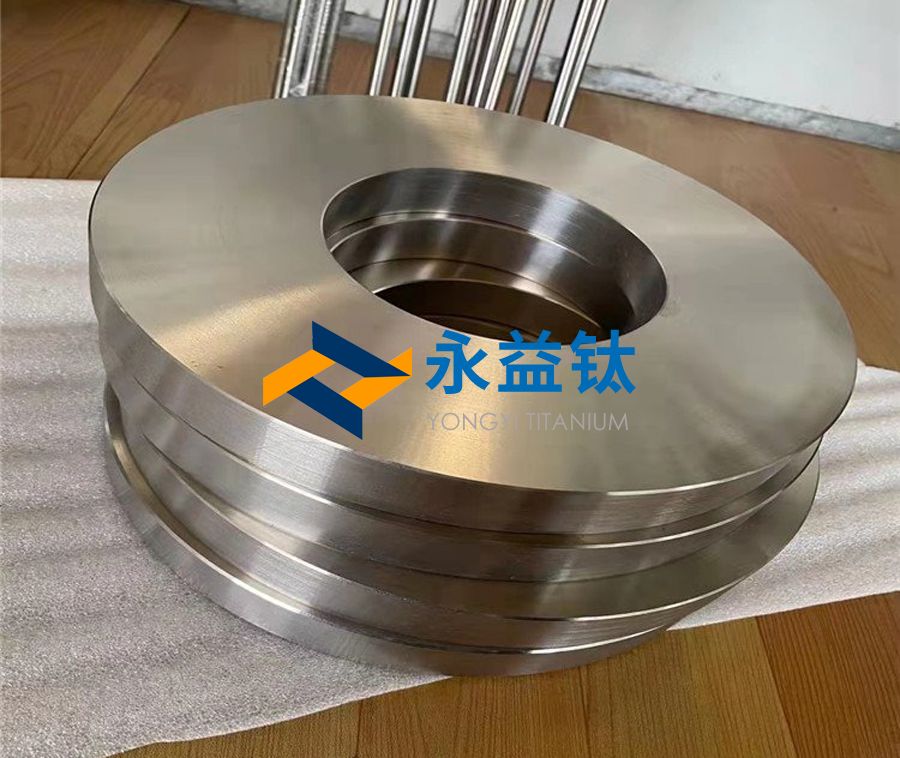

鈦環是飛機機身結構中的關鍵環形部件，主要用于機身框架、艙段連接、艙門支撐及蒙皮加強等部位，需承受飛行中的氣動載荷、慣性力及溫差應力，同時滿足輕量化、抗疲勞、耐腐蝕和長壽命的設計要求。
2、材質
| 鈦合金牌號 | 特性 | 典型應用場景 |
| Ti-6Al-4V（TC4） | 綜合性能最優（強度≥900 MPa，斷裂韌性≥70 MPa·m1/2），用于主承力框架環。 | 客機機身龍骨梁連接環。 |
| Ti-5Al-5Mo-5V-3Cr（Ti-5553） | 超高強度（抗拉強度≥1200 MPa），適合高載荷部位（如艙門鉸鏈環）。 | 軍用運輸機艙門承力環。 |
| Ti-3Al-2.5V（Gr.9） | 冷成形性優，適合復雜曲面薄壁環（壁厚1.5–3 mm）。 | 客機機身蒙皮加強環。 |
| Ti-6Al-2Sn-4Zr-2Mo（Ti-6242） | 耐高溫（短時600℃），用于發動機短艙附近結構。 | 發動機吊架支撐環。 |
3、性能特點
輕量化：密度（4.5 g/cm3）僅為鋼的57%，相同強度下減重40%，顯著提升燃油效率。
抗疲勞性：裂紋擴展速率低于鋁合金（如Ti-6Al-4V的da/dN＜1×10?? m/cycle），壽命＞50,000飛行小時。
耐腐蝕：天然耐鹽霧、濕熱環境，無需涂層保護（海洋環境下壽命＞30年）。
抗沖擊性：斷裂韌性（KIC≥70 MPa·m1/2）可抵御鳥撞或異物沖擊（能量吸收比鋁合金高3倍）。
寬溫適應性：在-50℃至300℃范圍內保持穩定力學性能。
4、執行標準
國際標準：
AMS 4911（Ti-6Al-4V薄板、帶材及環件規范）；
ASTM B381（鈦合金鍛件通用標準）；
Airbus AIMS 05-03-008（機身鈦部件特殊工藝要求）。
中國標準：
HB 5462（航空用鈦合金環形件技術條件）；
GJB 2744A（軍用鈦合金鍛件規范）。
5、加工工藝
大型環件成型：
徑-軸向軋環：軋制直徑可達8 m（如A350機身隔框環），壁厚公差±0.8 mm；
超塑性成形（SPF）：加熱至β相區（900–950℃），氣壓成型復雜截面環件。
熱處理：
β退火（Ti-6Al-4V：955℃固溶+550℃時效）；
-雙重退火（Ti-5553：800℃+650℃分段處理，細化晶粒至ASTM 8級）。
精密加工：
五軸聯動銑削：加工帶減重槽的框架環（槽深精度±0.05 mm）；
電解加工（ECM）：處理深窄槽結構（深寬比＞10:1）。
表面強化：
激光噴丸（LSP）：殘余壓應力＞500 MPa，疲勞壽命提升5倍；
微弧氧化（MAO）：生成50 μm陶瓷層，耐磨性提高10倍。
6、關鍵技術
大型環件均勻性控制：
熱等靜壓（HIP）：消除內部孔隙（致密度＞99.9%）；
多向鍛造：細化晶粒（平均尺寸＜20 μm）。
殘余應力調控：
振動時效（頻率50–200 Hz，振幅0.5–2 mm）；
深冷處理（-196℃液氮浸泡，釋放微觀應力）。
連接技術：
電子束焊（EBW）：穿透深度＞50 mm，熱變形＜0.1 mm；
線性摩擦焊（LFW）：鈦環與復合材料結構的異質連接。
7、加工流程
原料制備：真空自耗電弧熔煉（VAR）制成鈦錠（純度≥99.7%）。
預成型：多向模鍛制成環坯（變形量＞70%，晶粒細化）。
軋制成型：徑-軸向軋環機加工至近凈尺寸（直徑誤差≤0.1%）。
熱處理：β相區固溶處理+時效強化。
精加工：
CNC加工減重孔、連接孔（孔徑公差H7）；
電解拋光（表面粗糙度Ra≤0.4 μm）。
檢測與認證：
超聲波相控陣（PAUT）檢測內部缺陷（靈敏度Φ0.8 mm平底孔）；
疲勞試驗（模擬飛行載荷，10?次循環無裂紋）。
8、具體應用領域
商用客機：
波音787機身隔框環（Ti-6Al-4V，減重20%）；
空客A350艙門鉸鏈環（Ti-5553，承載能力≥150 kN）。
軍用飛機：
F-35機身龍骨梁環（Ti-6Al-4V ELI，抗沖擊設計）；
C-17運輸機貨艙地板支撐環（Ti-6242，耐高溫燃?xì)鉀_刷）。
航天器：
可重復使用飛船機身連接環（Ti-3Al-2.5V，耐再入熱循環）；
衛星艙段對接環（Gr.2鈦，無磁性干擾）。
典型案例：
波音787 Dreamliner：使用1,200個鈦環，機身減重8噸；
殲-20機身：Ti-5553環件實現隱身結構一體化設計。
9、與其他材料的對比
| 特性 | 鈦環（Ti-6Al-4V） | 鋁合金（AA7085）環 | 碳纖維復合材料（CFRP）環 |
| 密度（g/cm3） | 4.5 | 2.8 | 1.6 |
| 抗拉強度 | 900–1100 MPa | 600–650 MPa | 800–1000 MPa（層間剪切） |
| 耐溫極限 | 300℃ | 150℃ | 200℃（樹脂基） |
| 成本比 | 1（基準） | 0.3 | 1.5 |
| 優勢場景 | 高載荷/耐腐蝕結構 | 低成本輕量化部件 | 極致輕量化/復雜氣動外形 |
10、未來發展新方向
增材制造（AM）：
激光粉末床熔融（LPBF）制造拓?fù)鋬?yōu)化鈦環（減重30%）；
電弧增材（WAAM）成型超大型機身環（直徑＞10 m）。
智能鈦環：
嵌入式光纖傳感器網絡，實時監測裂紋萌生與擴展；
形狀記憶合金（SMA）涂層，實現損傷自修復功能。
復合結構：
鈦-碳纖維混合環（鈦承載主應力，碳纖維減重）；
梯度多孔鈦環（孔隙率50%–90%），兼具吸能與承載功能。
綠色制造：
氫化脫氫（HDH）廢鈦回收技術（利用率＞95%）；
低溫固態焊接（能耗降低70%，無熱變形）。
總結
機身結構鈦環是航空工業輕量化與高可靠性的核心載體，從干線客機到高超聲速飛行器均依賴其性能突破。未來，通過 增材制造拓?fù)鋬?yōu)化、 智能監測集成 及 復合材料融合，鈦環將向 超大型一體化（如整體機身段環）、 多功能自適應（如隱身/傳感一體化） 及 零碳排放制造 方向演進，成為下一代綠色航空器的戰略材料。
