1、定義

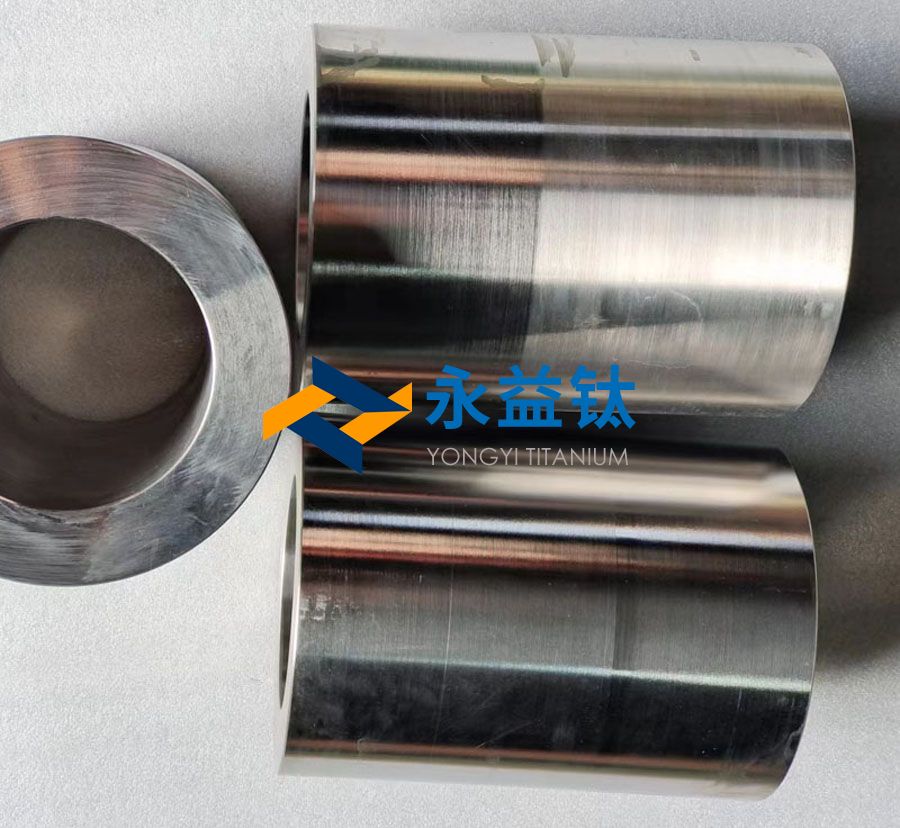

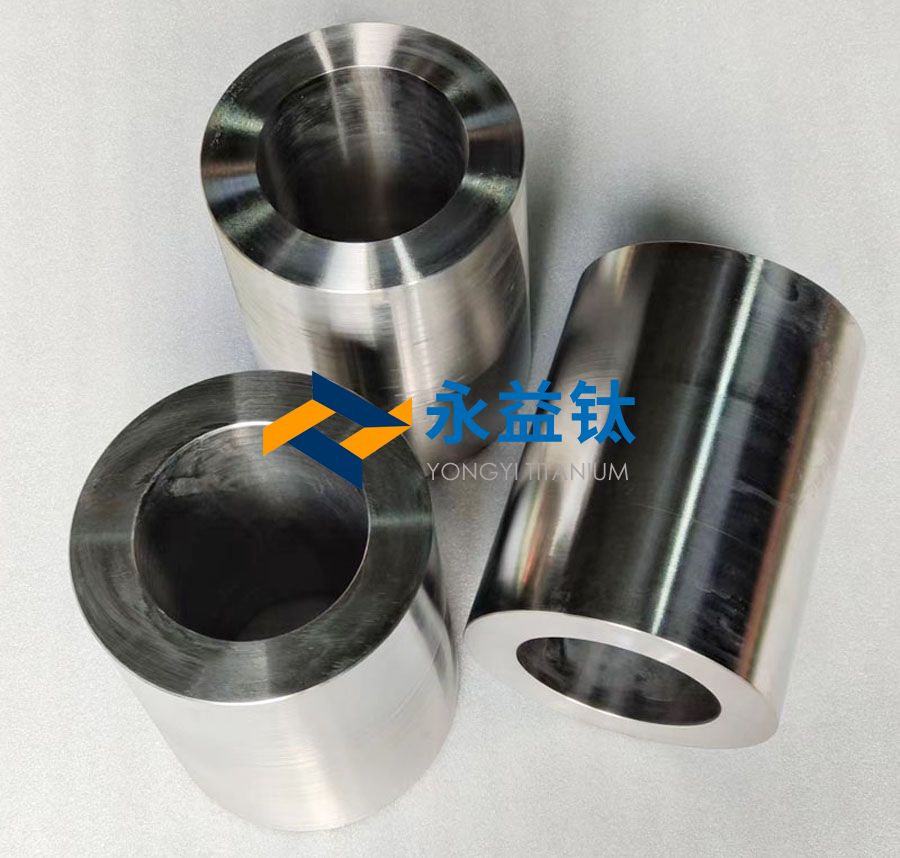

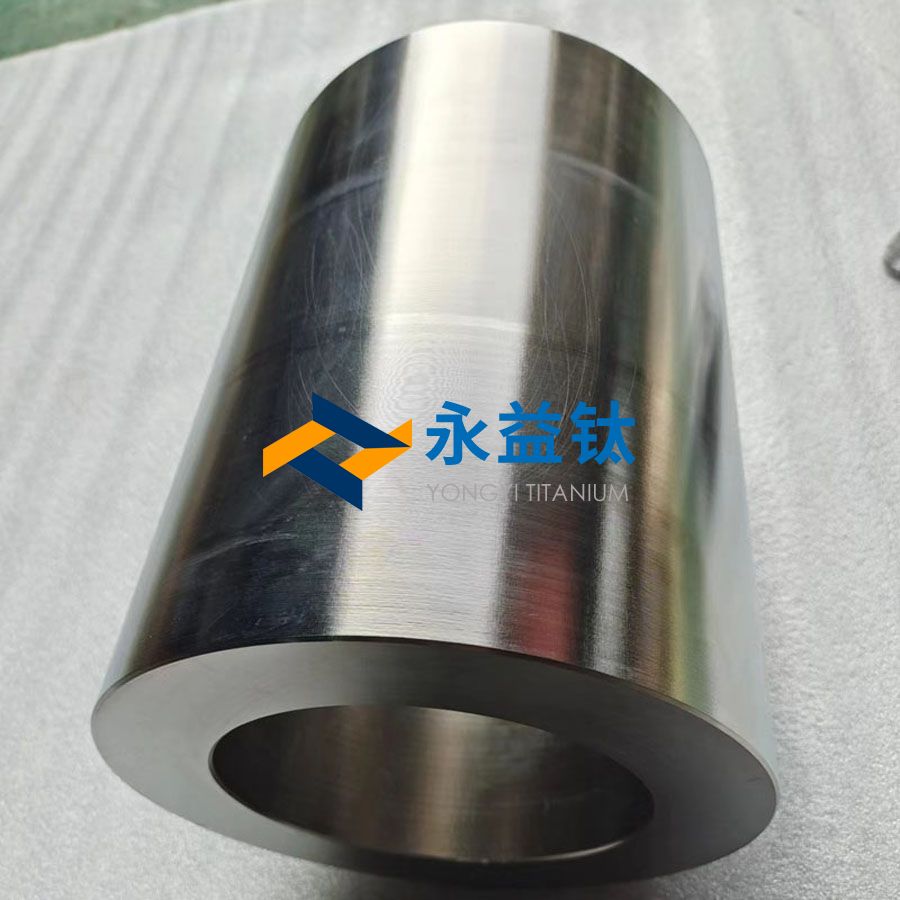

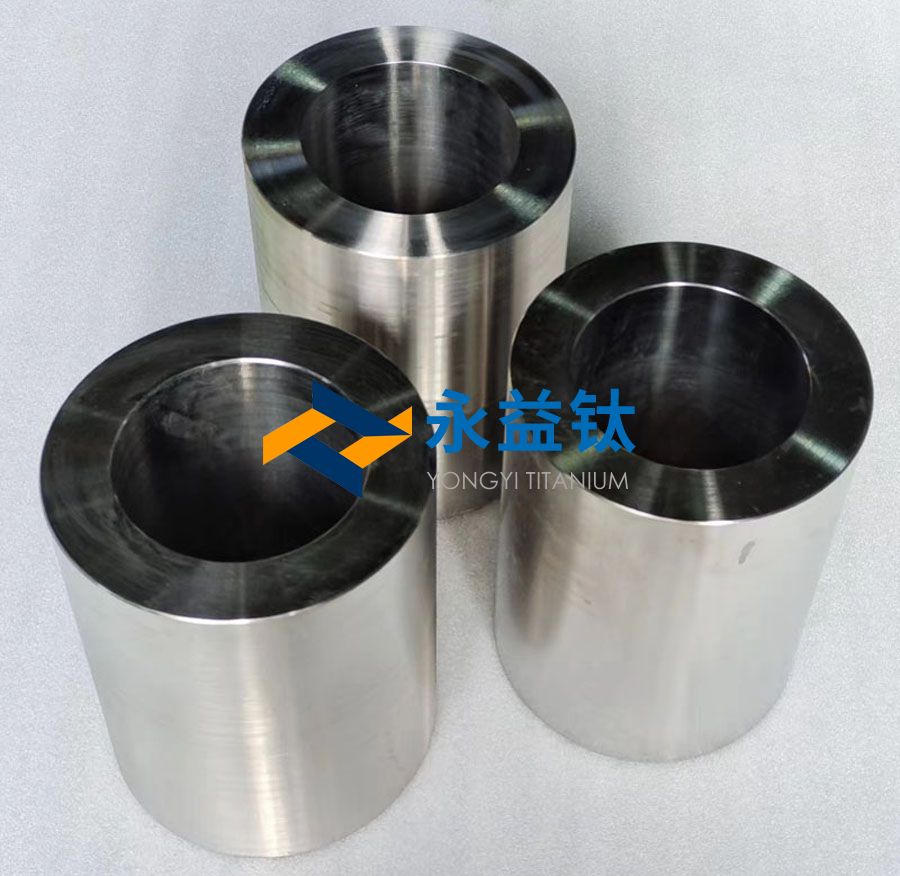

鈦環是泵閥設備中使用的環形鈦合金部件，主要用于密封、連接、導向及耐腐蝕關鍵部位，需在高壓、高速、腐蝕性介質（如酸、堿、海水）等嚴苛工況下保持結構完整性和功能穩定性，確保泵閥的長壽命與高可靠性。
2、材質
| 鈦合金牌號 | 特性 | 典型應用場景 |
| CP-Ti（Gr.2） | 工業純鈦，耐腐蝕性優（尤其耐海水、氯化物），塑性好，成本低。 | 海水泵密封環、閥門法蘭連接環。 |
| Ti-0.2Pd（Gr.7） | 含鈀合金，耐縫隙腐蝕（Cl?濃度＞20000 ppm），適合強酸性介質。 | 硫酸泵葉輪鎖緊環、化工閥座環。 |
| Ti-3Al-2.5V（Gr.9） | 中高強度（抗拉強度≥620 MPa），耐磨性優，適合高壓滑動密封。 | 柱塞泵缸套環、高壓閥門閥桿導向環。 |
| Ti-6Al-4V（TC4） | 高強耐疲勞（≥900 MPa），用于高應力旋轉部件。 | 離心泵軸套環、高速閥門驅動環。 |
3、性能特點
耐腐蝕性：
耐海水腐蝕速率＜0.001 mm/年（ASTM G48標準）；
耐濃硫酸（濃度≤70%）、鹽酸（濃度≤10%）、NaOH（濃度≤50%）等介質。
耐磨性：表面硬度HV 200–300（可通過滲氮提升至HV 800）；
輕量化：密度（4.5 g/cm3）僅為不銹鋼的57%，降低慣性載荷；
耐壓性：承壓能力≥50 MPa（如深海泵用鈦環）；
無磁性：避免干擾電磁流量計等精密儀表。
4、執行標準
國際標準：
ASTM B348（鈦合金棒材/環件通用規范）；
API 6A（井口裝置和閥門標準）；
ASME B16.34（閥門法蘭連接技術要求）。
中國標準：
GB/T 2965（鈦及鈦合金棒材）；
HG/T 3650（鈦制化工設備技術規范）。
5、加工工藝
精密成型：
熱等靜壓（HIP）：消除鑄造缺陷（致密度＞99.99%）；
冷旋壓：加工薄壁環（壁厚1–5 mm，圓度≤0.05 mm）。
表面處理：
等離子滲氮：表面硬度≥HV 800，耐磨性提升5倍；
陽極氧化：生成10–20 μm氧化膜，耐腐蝕性提高3倍。
連接技術：
激光焊（焊縫強度≥母材90%）；
爆炸焊（鈦-鋼復合法蘭環，界面強度≥300 MPa）。
6、關鍵技術
密封面精密加工：
鏡面磨削（表面粗糙度Ra≤0.1 μm），泄漏率＜1×10?? cc/s；
多弧離子鍍（TiN涂層，摩擦系數＜0.1）。
耐壓設計：
有限元分析優化壁厚梯度（應力集中系數降低30%）；
仿生波紋結構（深海泵環承壓能力提升至100 MPa）。
耐空蝕技術：
激光表面織構（微坑直徑50 μm，空蝕失重率降低60%）；
超音速火焰噴涂（HVOF）WC-Co涂層，抗空蝕壽命提升4倍。
7、加工流程
原料熔煉：真空自耗電弧熔煉（VAR）制備高純鈦錠（雜質含量＜0.1%）。
鍛造/鑄造：
模鍛（變形量＞70%）制備高強環坯；
熔模鑄造（薄壁復雜結構，壁厚公差±0.2 mm）。
熱處理：
純鈦退火（650℃×2 h，空冷）；
TC4雙重退火（950℃固溶 + 550℃時效）。
精密加工：
數控車削密封面（平面度≤0.01 mm）；
電化學加工（ECM）深孔流道（深寬比＞10:1）。
檢測與驗證：
氦質譜檢漏（泄漏率＜1×10?? Pa·m3/s）；
高壓爆破試驗（1.5倍設計壓力保壓30 min無泄漏）。
8、具體應用領域
化工泵閥：
硫酸泵機械密封環（Ti-0.2Pd，壽命＞5年）；
氯堿工業閥門閥座（Gr.2鈦，耐濕氯氣腐蝕）。
海洋工程：
深海潛水泵導葉環（TC4，耐壓1000米水深）；
海水淡化高壓泵殼體環（陽極氧化處理，耐Cl?腐蝕）。
能源裝備：
核電站冷卻劑泵軸承環（Gr.9鈦，抗輻照脆化）；
LNG低溫閥門密封環（鈦-奧氏體不銹鋼復合環，耐-196℃）。
典型案例：
挪威Statfjord油田：鈦合金海底閥門環，服役20年無腐蝕；
中國“華龍一號”：核主泵鈦環耐350℃高溫高壓冷卻劑。
9、與其他材料的對比
| 特性 | 鈦環（Gr.2） | 不銹鋼（316L）環 | 哈氏合金（C276）環 |
| 耐海水腐蝕 | 極優（無點蝕） | 中等（易發生點蝕） | 優（但成本極高） |
| 密度（g/cm3） | 4.5 | 8.0 | 8.9 |
| 成本比 | 1（基準） | 0.6 | 8 |
| 適用壓力 | ≤100 MPa | ≤80 MPa | ≤150 MPa |
| 優勢場景 | 中高壓/強腐蝕環境 | 低壓/一般腐蝕環境 | 超高壓/極端腐蝕環境 |
10、未來發展新方向
復合涂層技術：
石墨烯增強TiC涂層（摩擦系數＜0.05，耐磨性提升10倍）；
自修復防腐涂層（微膠囊緩蝕劑嵌入，損傷后自動釋放）。
增材制造：
激光粉末床熔融（LPBF）制造帶內部冷卻流道的閥座環；
電子束熔絲沉積（EBF）修復大型泵殼環局部腐蝕。
智能化設計：
數字孿生模型優化流道結構（湍流損失降低20%）；
嵌入式光纖傳感器實時監測環件應力與腐蝕狀態。
綠色制造：
氫化-脫氫（HDH）再生鈦粉制備近凈形環件（成本降30%）；
無氟酸洗工藝（環保型清洗劑替代氫氟酸）。
總結
泵閥鈦環是腐蝕性介質與高壓環境下的理想選擇，通過耐蝕合金設計、表面強化技術及精密制造工藝實現長壽命與高可靠性。未來，隨著智能涂層、增材制造與數字化技術的融合，鈦環將向功能集成化（如自監測/自修復）、極端工況適應性（深冷/超高壓）及全生命周期低碳化方向突破，成為化工、海洋、能源等領域的核心耐蝕部件。
