以下是關(guān)于海洋工程用鈦方塊的系統(tǒng)性解析，涵蓋定義、材質(zhì)、性能、標(biāo)準(zhǔn)、加工工藝、關(guān)鍵技術(shù)、應(yīng)用領(lǐng)域及未來(lái)趨勢(shì)：
1、定義

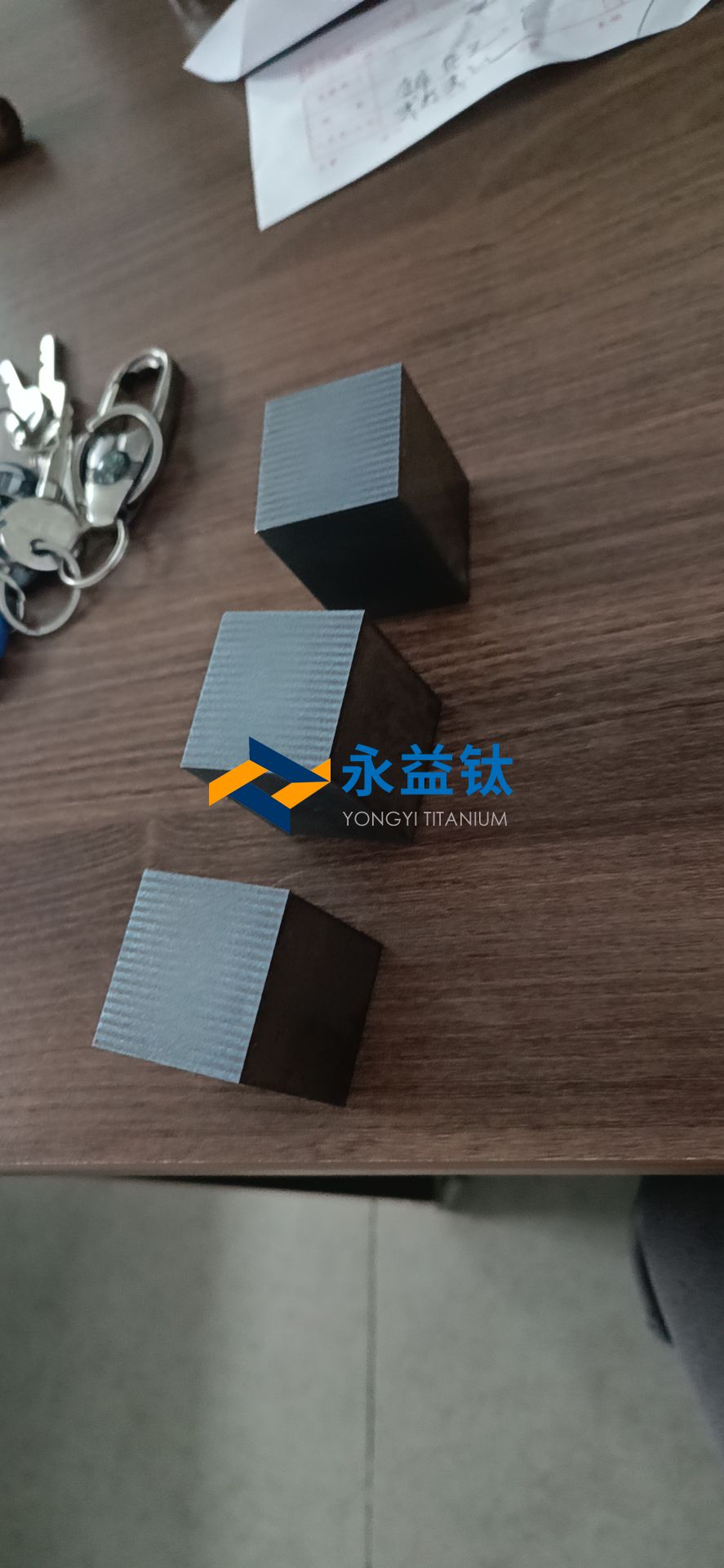

海洋工程用鈦方塊指以高耐蝕鈦合金為原料，通過(guò)精密鑄造、鍛造或增材制造工藝制成的塊狀材料，專用于海洋油氣開(kāi)發(fā)、海上風(fēng)電、深海采礦等工程中需長(zhǎng)期耐受高鹽霧、高壓及生物腐蝕的核心部件（如海底管道法蘭、平臺(tái)支撐結(jié)構(gòu)、海水泵閥等）。其核心優(yōu)勢(shì)在于全壽命周期耐蝕性、輕量化抗疲勞及深海環(huán)境適應(yīng)性。
2、材質(zhì)類(lèi)型與特點(diǎn)
| 材質(zhì)類(lèi)別 | 典型牌號(hào) | 特性與適用場(chǎng)景 |
| 工業(yè)純鈦 | TA2（Gr2） | 耐海水腐蝕性優(yōu)，用于非承壓管路、閥門(mén)（如海水冷卻系統(tǒng)） |
| 耐蝕鈦合金 | Ti-0.2Pd（Gr7） | 抗縫隙腐蝕，適用于含硫化物的海底油氣輸送管道 |
| 高強(qiáng)鈦合金 | Ti-6Al-4V ELI（Gr23） | 抗拉強(qiáng)度≥860 MPa，用于深海鉆井平臺(tái)承壓支架 |
| 低溫鈦合金 | Ti-3Al-2.5V（Gr9） | -50℃低溫韌性優(yōu)異（沖擊功≥40 J），用于極地海洋工程設(shè)備 |
3、性能特點(diǎn)
耐腐蝕性：
在3.5% NaCl溶液中自腐蝕電位≥-0.2 V（SCE），年腐蝕速率≤0.001 mm（316L不銹鋼為0.1-0.3 mm/年）。
抗微生物腐蝕（SRB菌群）：生物膜附著量減少80%，點(diǎn)蝕深度≤10 μm（1000小時(shí)浸泡）。
力學(xué)性能：
抗拉強(qiáng)度≥800 MPa（Ti-6Al-4V ELI），疲勞壽命≥10?次循環(huán)（應(yīng)力幅300 MPa）。
抗空泡腐蝕：鈦合金葉輪在流速15 m/s海水中的失重率≤0.05 g/h（銅合金為0.5 g/h）。
功能性：
無(wú)磁性，避免干擾海洋磁力勘探設(shè)備（磁導(dǎo)率≤1.001）。
低熱導(dǎo)率（7 W/m·K），減少深海水下設(shè)備的熱損失。
4、執(zhí)行標(biāo)準(zhǔn)
| 標(biāo)準(zhǔn)領(lǐng)域 | 典型標(biāo)準(zhǔn) | 關(guān)鍵要求 |
| 材料成分 | ASTM B265（海洋工程鈦板） | 工業(yè)純鈦氧含量≤0.20%，氫≤0.015% |
| 耐蝕性測(cè)試 | ASTM G48（點(diǎn)蝕/縫隙腐蝕試驗(yàn)） | 在6% FeCl?溶液（35℃×72h）中腐蝕速率≤0.1 mm/年 |
| 焊接工藝 | DNV-OS-C401（海洋工程焊接） | 焊縫需通過(guò)X射線探傷（Ⅰ級(jí)）、低溫沖擊測(cè)試（-20℃沖擊功≥35 J） |
| 疲勞性能 | ISO 12106（海洋結(jié)構(gòu)疲勞評(píng)估） | 10?次循環(huán)載荷下，應(yīng)力集中系數(shù)（Kt）≤2.5 |
5、加工工藝與流程
核心流程：
熔煉與鑄造：
真空自耗電弧熔煉（VAR）：制備低雜質(zhì)鈦錠（O≤0.15%，F(xiàn)e≤0.20%）。
離心鑄造：用于復(fù)雜形狀部件（如泵體），冷卻速率≥100℃/s細(xì)化晶粒。
成型加工：
熱等靜壓（HIP）：在920℃/100 MPa下處理4小時(shí)，消除鑄造缺陷（孔隙率≤0.02%）。
超塑成形（SPF）：鈦板在800℃下延伸率≥500%，制造曲面結(jié)構(gòu)（如導(dǎo)流罩）。
表面處理：
激光熔覆：表面涂覆TiB?陶瓷層（硬度≥1500 HV），抗砂粒沖刷（用于海底采砂設(shè)備）。
微弧氧化（MAO）：生成50 μm氧化膜（擊穿電壓≥300 V），提升絕緣性（用于水下電氣部件）。
6、關(guān)鍵技術(shù)
深海耐壓設(shè)計(jì)：
拓?fù)鋬?yōu)化+點(diǎn)陣填充結(jié)構(gòu)（孔隙率60%），使耐壓殼體減重30%仍能承受100 MPa靜水壓。
抗生物附著技術(shù)：
表面激光蝕刻微米級(jí)鯊魚(yú)皮仿生紋理（溝槽寬50 μm），降低藤壺附著率≥70%。
異種材料連接：
鈦-鋼爆炸復(fù)合板（結(jié)合強(qiáng)度≥210 MPa），用于海水淡化裝置管板，降低成本40%。
7、應(yīng)用領(lǐng)域
| 工程類(lèi)型 | 典型部件 | 材料與工藝 |
| 海上風(fēng)電 | 塔筒法蘭、水下軸承座 | Ti-6Al-4V ELI鍛造+等離子噴涂WC涂層 |
| 海底油氣 | 采油樹(shù)閥體、跨接管 | Ti-0.2Pd合金精密鑄造+電子束焊 |
| 深海采礦 | 集礦頭、輸送管道 | Ti-3Al-2.5V熱軋+內(nèi)壁激光熔覆 |
| 海水淡化 | 高壓泵葉輪、蒸發(fā)器管板 | Gr2純鈦超塑成形+微弧氧化 |
8、 鈦方塊與其他海洋材料對(duì)比
| 材料 | 優(yōu)勢(shì) | 局限性 |
| 鈦方塊 | 全壽命免維護(hù)/耐蝕性優(yōu)/輕量化 | 初始成本高（約雙相鋼的5倍） |
| 雙相不銹鋼 | 成本較低、強(qiáng)度高 | 氯離子＞2500 ppm時(shí)易發(fā)生應(yīng)力腐蝕開(kāi)裂 |
| 銅鎳合金 | 抗生物附著性優(yōu) | 強(qiáng)度低（抗拉≤400 MPa），深海易變形 |
| 玻璃鋼（FRP） | 輕質(zhì)、絕緣 | 長(zhǎng)期浸泡易分層，耐壓性差（＜5 MPa） |
9、未來(lái)發(fā)展新方向
智能耐蝕材料：
自修復(fù)鈦合金：微膠囊封裝緩蝕劑（如Ce3?），裂紋處自動(dòng)釋放形成保護(hù)膜。
石墨烯/鈦復(fù)合涂層：阻抗值≥10? Ω·cm2，實(shí)現(xiàn)主動(dòng)陰極保護(hù)。
綠色制造技術(shù)：
海水電解直接提取鈦技術(shù)，能耗較傳統(tǒng)Kroll法降低60%。
退役海洋鈦結(jié)構(gòu)件氫化破碎-電解精煉，回收率≥98%。
深海極端環(huán)境應(yīng)用：
開(kāi)發(fā)萬(wàn)米級(jí)鈦合金耐壓艙（Ti-6Al-2Sn-4Zr-6Mo），抗壓強(qiáng)度≥1200 MPa。
熱液噴口耐蝕鈦合金（Ti-15Mo-5Zr），耐受350℃/30 MPa酸性熱液環(huán)境。
總結(jié)
海洋工程用鈦方塊是征服“藍(lán)色疆域”的核心材料，其技術(shù)發(fā)展正從“耐蝕替代”向“功能智能”升級(jí)。未來(lái)通過(guò)自修復(fù)合金、深海極端環(huán)境材料及綠色冶煉技術(shù)的突破，鈦將在海底城市、海洋牧場(chǎng)及極地開(kāi)發(fā)中構(gòu)建更可靠的基礎(chǔ)設(shè)施，推動(dòng)人類(lèi)向可持續(xù)海洋經(jīng)濟(jì)時(shí)代邁進(jìn)。
