1、定義

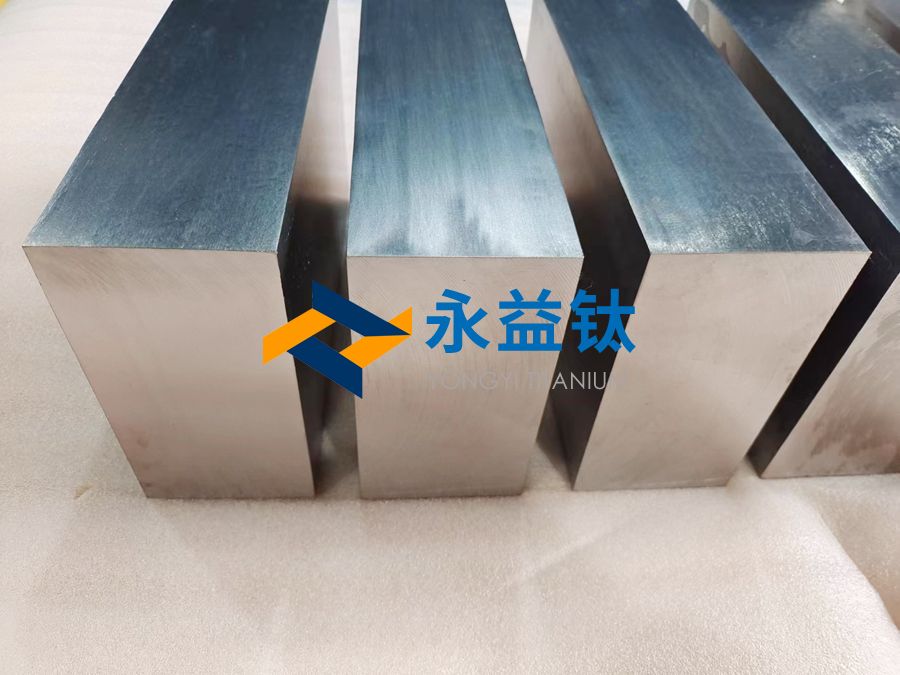

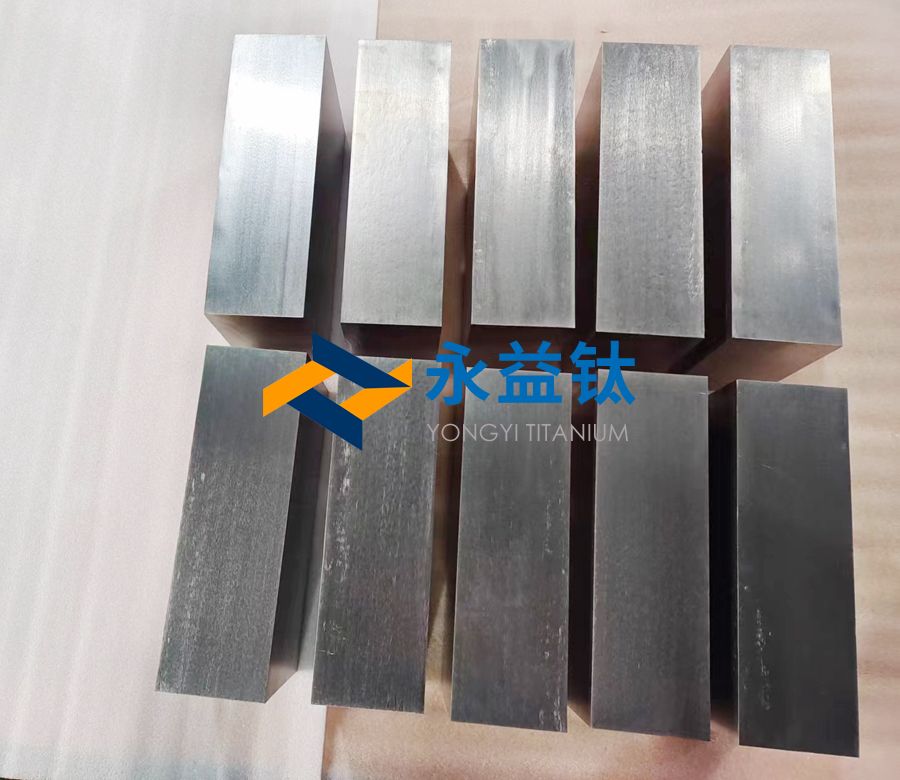

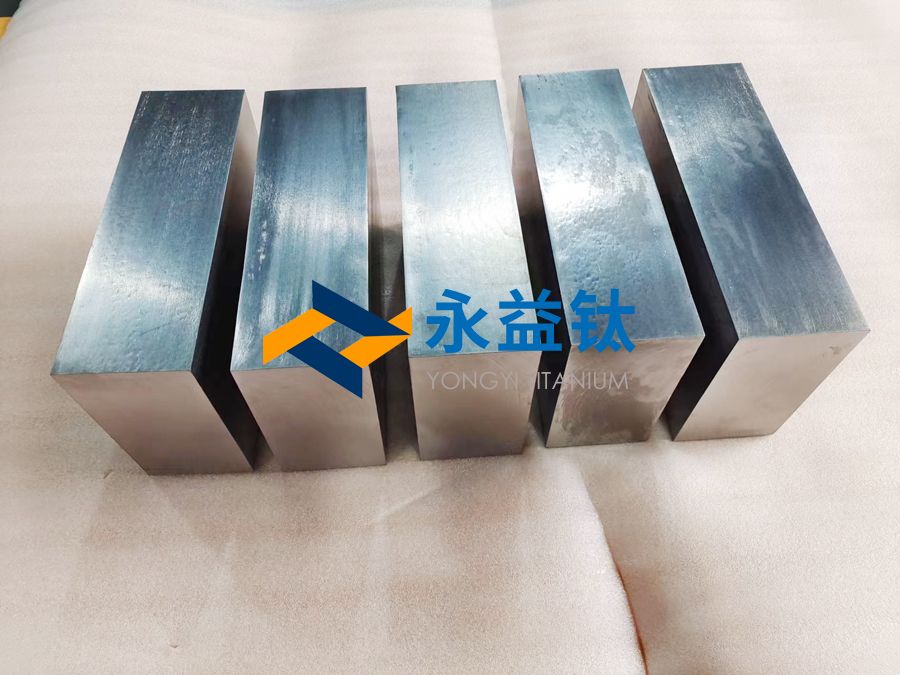

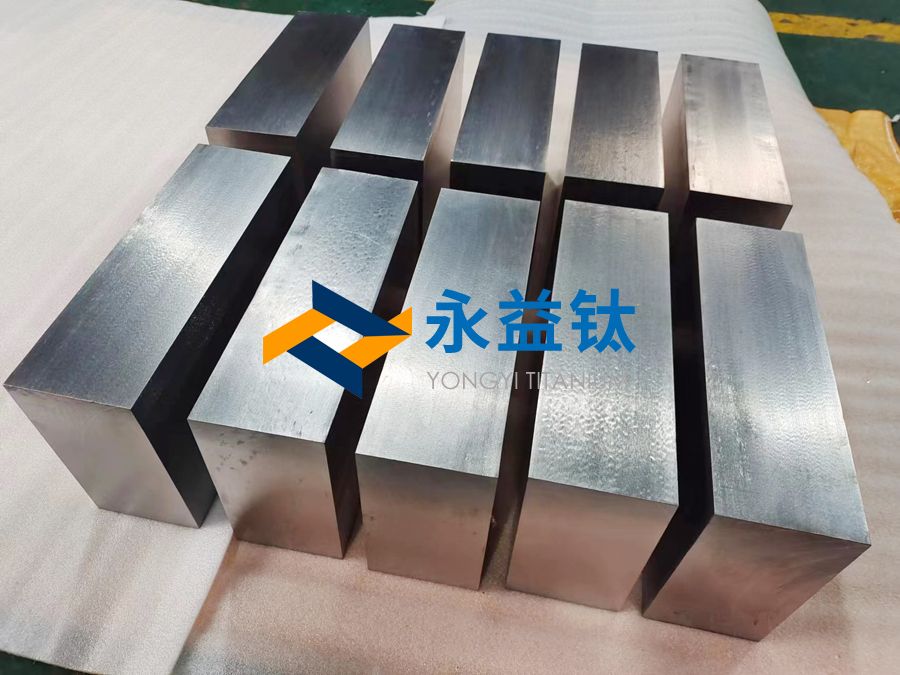

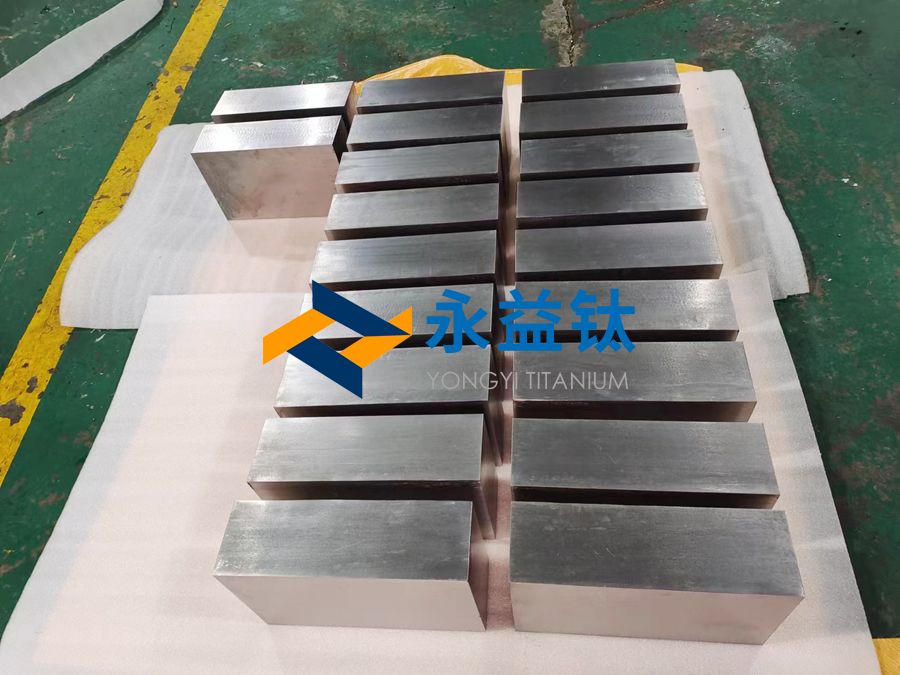

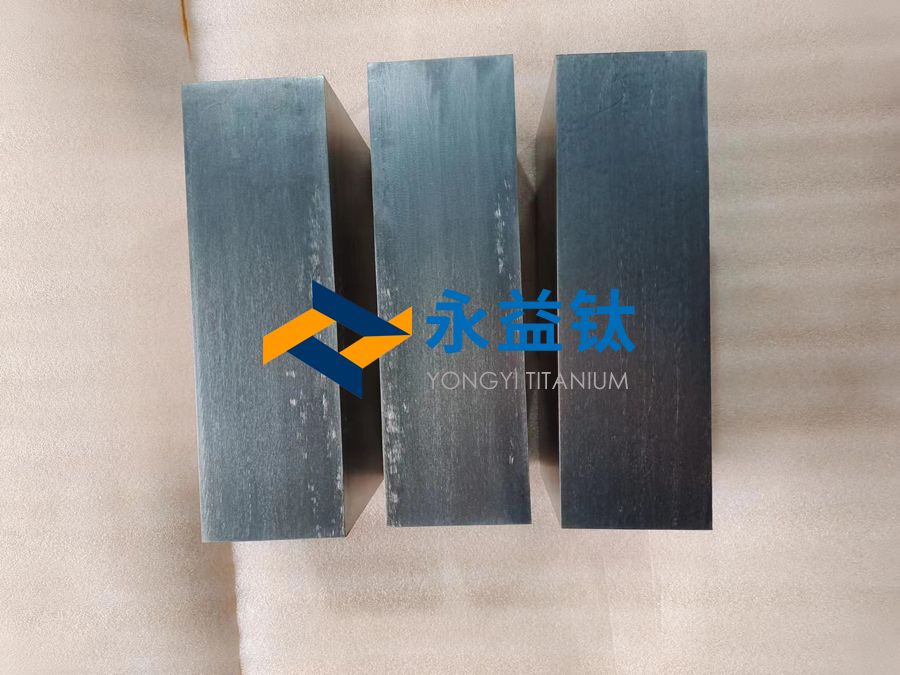

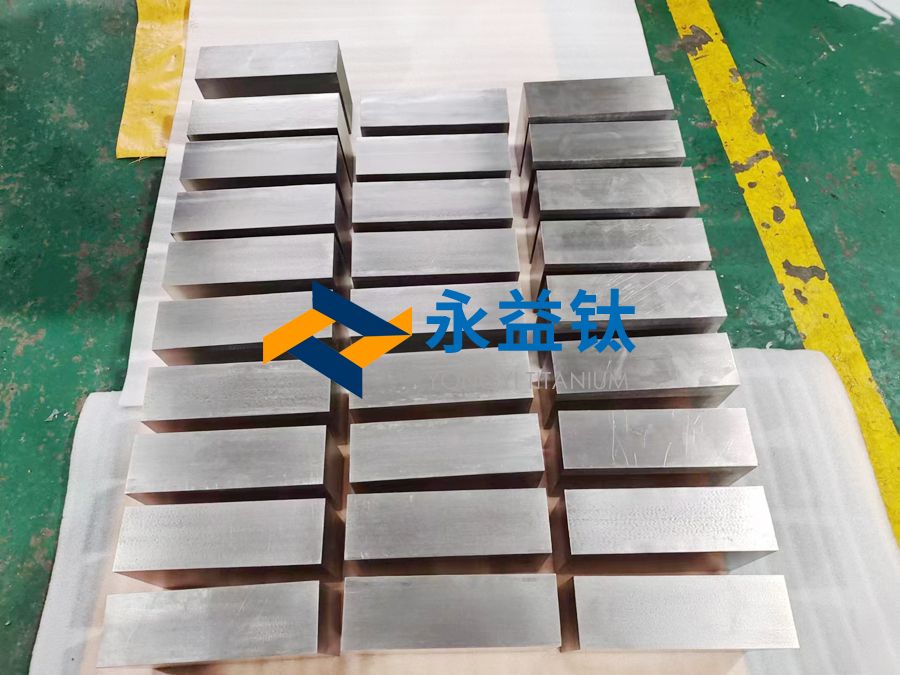

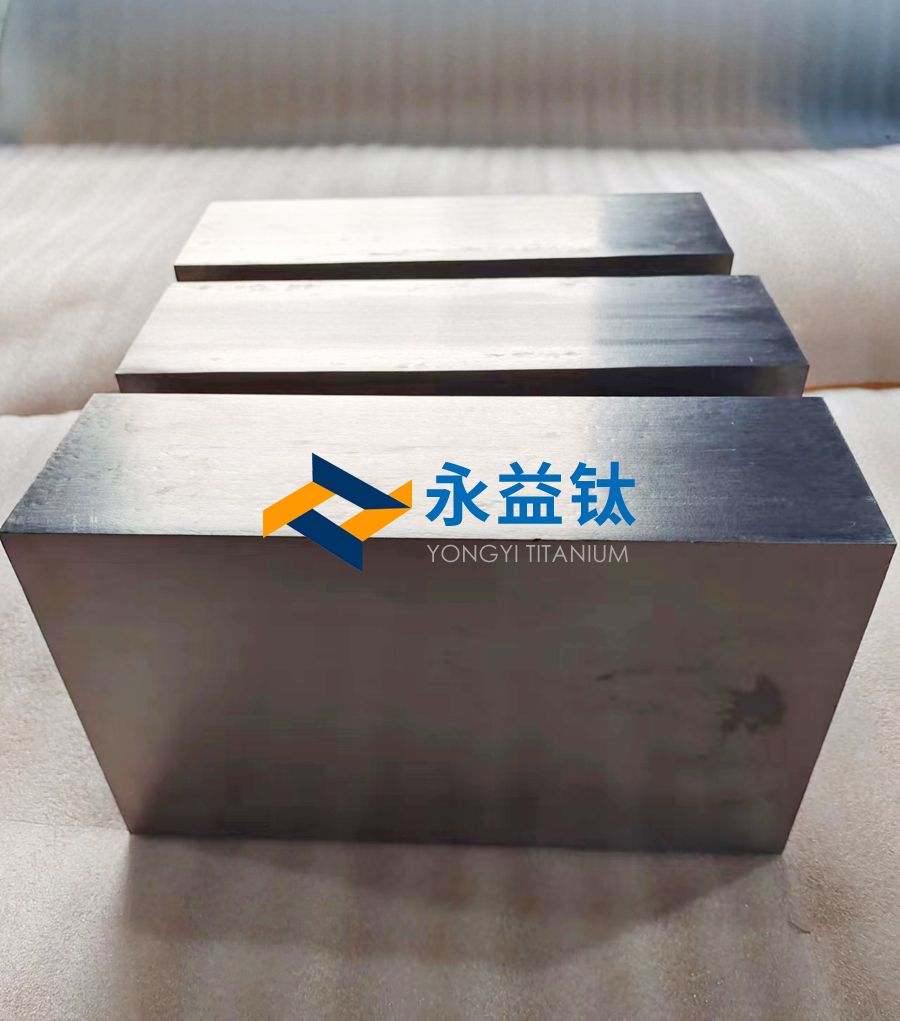

航空結構件用鈦方塊指以高強度鈦合金為原料，通過精密鍛造、增材制造或熱等靜壓工藝制成的塊狀材料，專用于制造飛機及航天器中承受高載荷、高溫或復雜應力的關鍵部件（如發動機壓氣機盤、機身框架、起落架支撐件等）。其核心特點是高比強度、耐高溫性及抗疲勞性能，是航空減重與性能提升的核心材料。
2、 材質類型與特點
| 材質類別 | 典型牌號 | 特性與適用場景 |
| α+β鈦合金 | Ti-6Al-4V（Gr5, AMS 4911） | 綜合性能優，用于機身框架、發動機風扇葉片（工作溫度≤350℃） |
| 近β鈦合金 | Ti-5Al-5Mo-5V-3Cr（Ti-5553） | 超高強度（≥1100 MPa），用于起落架支柱、機翼連接接頭 |
| 高溫鈦合金 | Ti-6242S（Ti-6Al-2Sn-4Zr-2Mo） | 耐溫性優（500℃長期使用），用于發動機高壓壓氣機盤 |
| 阻燃鈦合金 | Ti-45Nb（Alloy C） | 抗“鈦火”特性，用于發動機機匣等高溫易燃區域 |
3、性能特點
力學性能：
比強度（強度/密度）達300 MPa·cm3/g，是鋁合金的1.5倍，減重效果顯著（如波音787鈦用量占比15%）。
高周疲勞強度（Ti-6Al-4V：≥500 MPa @10? cycles），適應飛機循環載荷環境。
耐溫性：
高溫鈦合金（如Ti-6242S）在500℃下仍保持≥600 MPa強度，優于鎳基合金的密度劣勢。
耐腐蝕性：
抗鹽霧腐蝕（海洋環境下壽命≥30年），無需額外涂層防護（如艦載機結構件）。
4、執行標準
| 標準領域 | 典型標準 | 關鍵要求 |
| 材料成分 | AMS 4911（Ti-6Al-4V板材） | 鋁含量5.5-6.5%、釩3.5-4.5%，氧≤0.20% |
| 力學性能 | GB/T 3620.1（航空鈦合金棒材） | Ti-5553抗拉強度≥1100 MPa，斷裂韌性≥55 MPa·√m |
| 無損檢測 | ASTM E1444（滲透檢測） | 表面缺陷尺寸≤0.8 mm（關鍵承力件需100%檢測） |
| 高溫性能 | AMS 4919（Ti-6242S鍛件） | 500℃下持久強度≥450 MPa（100h） |
5、加工工藝與流程
核心流程：
原料制備：
真空自耗電弧熔煉（VAR） + 電子束冷床爐（EBCHM）：去除高密度夾雜（如WC），純度達99.995%。
成型工藝：
等溫鍛造：模具加熱至800-950℃，低速成型（應變速率≤0.01 s?1），減少殘余應力（用于發動機盤件）。
激光粉末床熔融（LPBF）：3D打印復雜結構（如拓?fù)鋬?yōu)化支架），材料利用率提升50%。
熱處理：
固溶+時效（如Ti-6Al-4V：950℃水淬+540℃時效4h），提升強度與韌性平衡。
表面強化：
噴丸強化：引入殘余壓應力（-800 MPa），延長疲勞壽命30%。
激光沖擊強化（LSP）：峰值壓力≥5 GPa，強化層深達1 mm（用于起落架關鍵部位）。
關鍵技術挑戰：
大尺寸鍛件（如直徑≥2 m發動機盤）的均勻性控制（晶粒度差異≤2級）。
增材制造件的各向異性消除（縱向/橫向強度差≤10%）。
6、關鍵技術
殘余應力調控：
多級時效工藝（如Ti-5553：650℃×2h + 550℃×8h），降低殘余應力至≤100 MPa。
組織均勻化：
應用β熱加工（β相區變形量≥70%），獲得全片層組織，提升斷裂韌性。
復合制造：
鈦/碳纖維混合結構：鈦接頭與復合材料機身共固化，減重25%。
7、應用領域
| 航空部件 | 典型應用 | 材料與工藝 |
| 發動機 | 高壓壓氣機盤、風扇葉片 | Ti-6242S等溫鍛造+激光沖擊強化 |
| 機身結構 | 中央翼盒、艙門框架 | Ti-6Al-4V超塑成形（SPF/DB） |
| 起落架 | 支柱、扭力連桿 | Ti-5553精密鍛造+噴丸強化 |
| 航天器 | 火箭發動機噴管、衛星支架 | Ti-15V-3Cr-3Sn-3Al（β合金）冷軋+時效 |
8、 鈦方塊與其他航空材料對比
| 材料 | 優勢 | 局限性 |
| 鈦方塊 | 高比強度、耐高溫、長壽命 | 成本高（約鋁合金的10倍），加工難度大 |
| 鋁合金（7075） | 成本低、易加工 | 強度低（≤570 MPa），耐溫性差（≤150℃） |
| 復合材料 | 輕量化（密度1.6 g/cm3） | 抗沖擊性差，導電/導熱性不足 |
| 鎳基合金（In718） | 耐高溫（≥700℃） | 密度高（8.2 g/cm3），減重效果差 |
9、未來發展新方向
增材制造突破：
開發大尺寸電子束熔絲沉積（EBF3）技術，直接制造6米級鈦合金機身框架。
梯度材料打?。壕植砍煞终{(diào)控（如表面高鉬層抗磨損）。
新型合金開發：
高熵鈦合金（如Ti-Zr-Hf-Nb-Ta），強度≥1500 MPa，耐溫600℃。
自修復鈦合金：添加Sn/Bi低熔點相，微裂紋高溫自愈合。
智能化制造：
數字孿生實時監控鍛造過程，預測組織演變（晶粒度誤差≤1級）。
AI優化熱處理參數，縮短工藝周期30%。
綠色循環：
鈦屑?xì)浠?脫氫（HDH）再生技術，回收率≥95%。
低溫熔煉技術（如微波燒結），能耗降低40%。
總結
航空結構件用鈦方塊是提升飛行器性能的核心材料，其技術發展聚焦于高強度、耐高溫及輕量化。未來通過增材制造、新型合金及智能化技術的融合，鈦將在高超音速飛行器、可重復使用航天器等前沿領域進一步突破性能極限，推動航空工業向更高效、更可持續的方向發展。
