1、定義

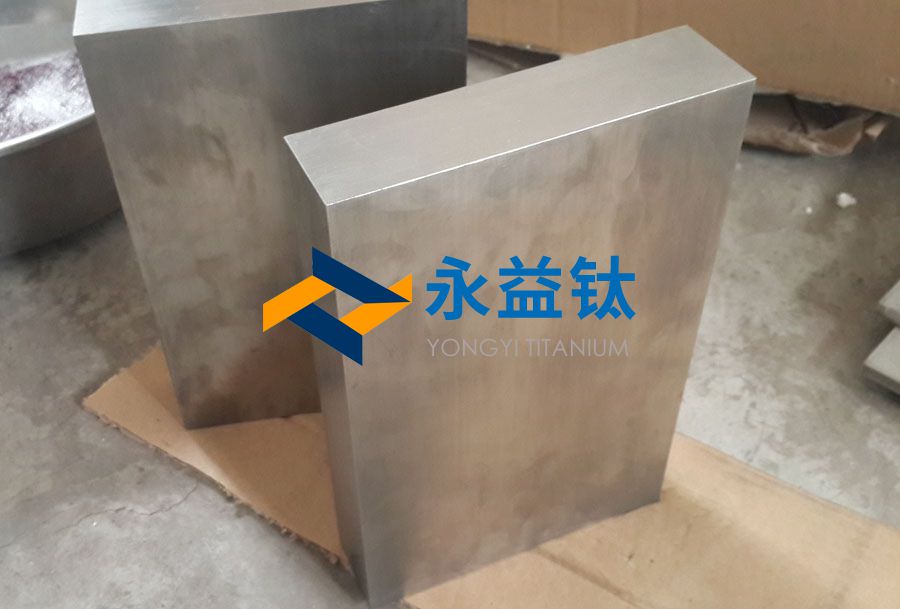

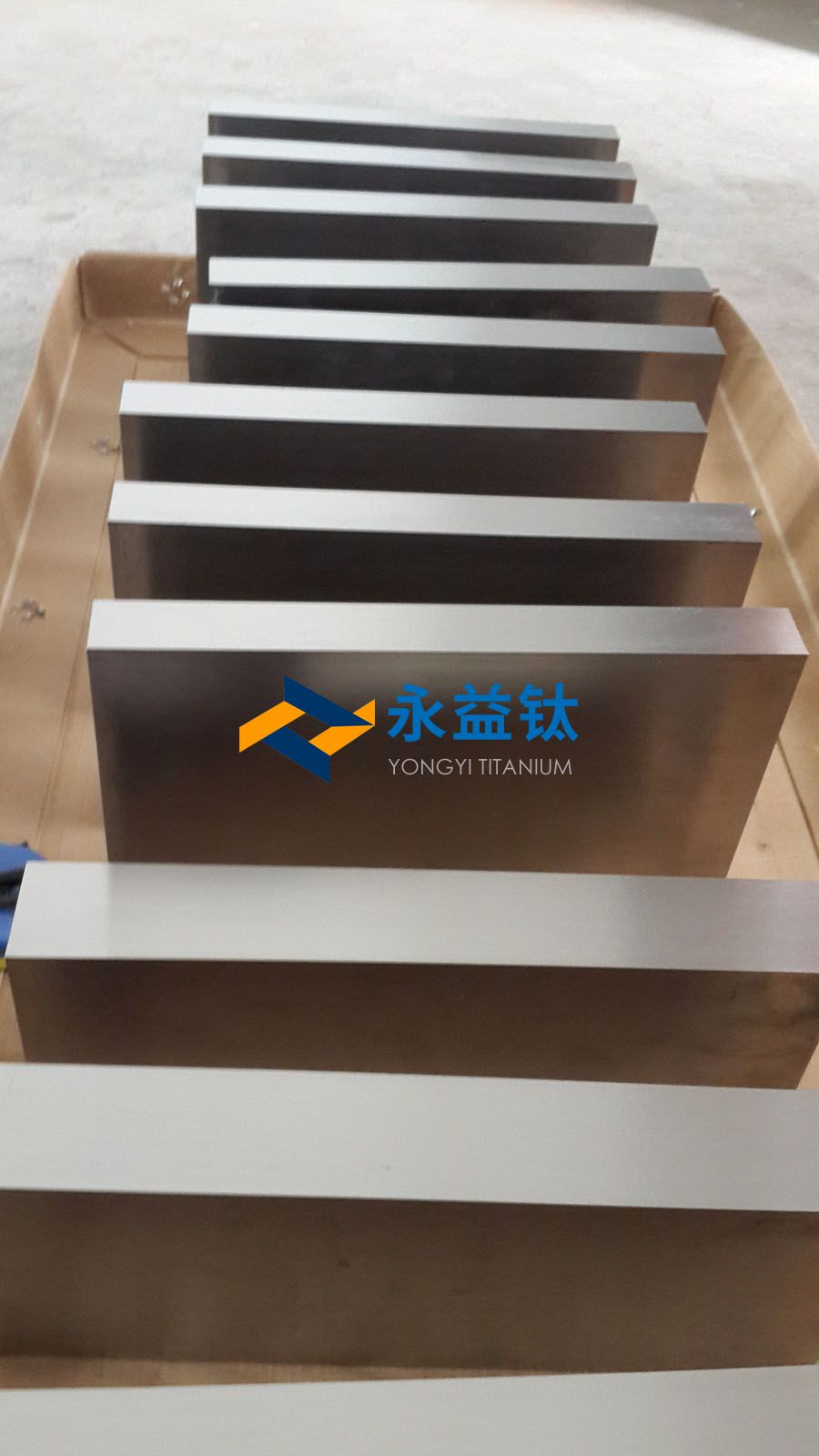

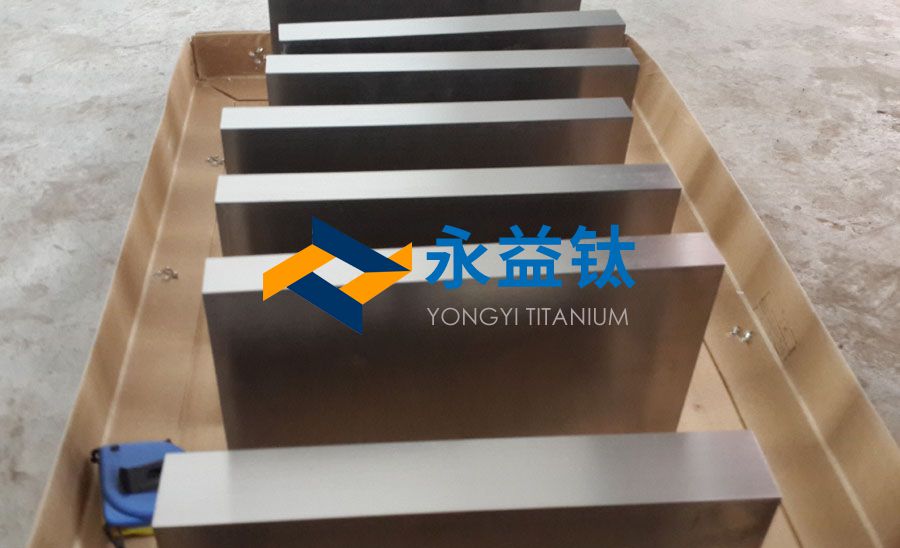

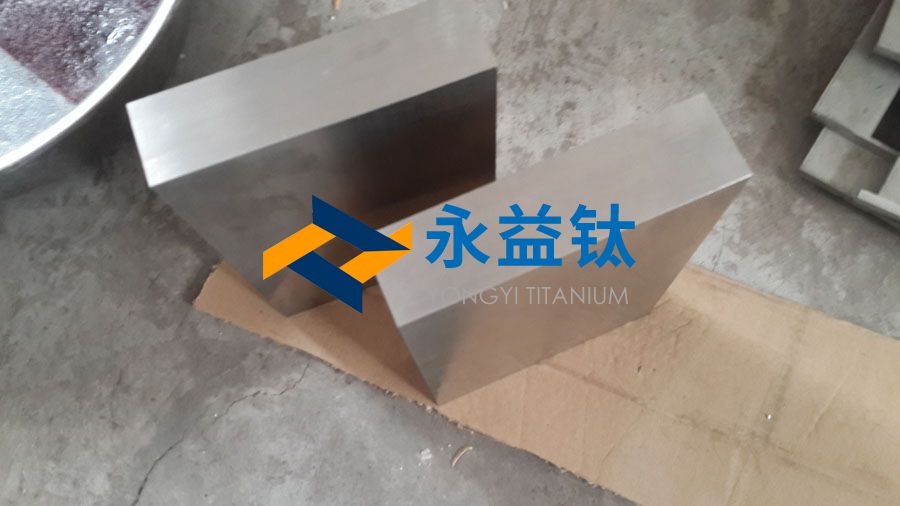

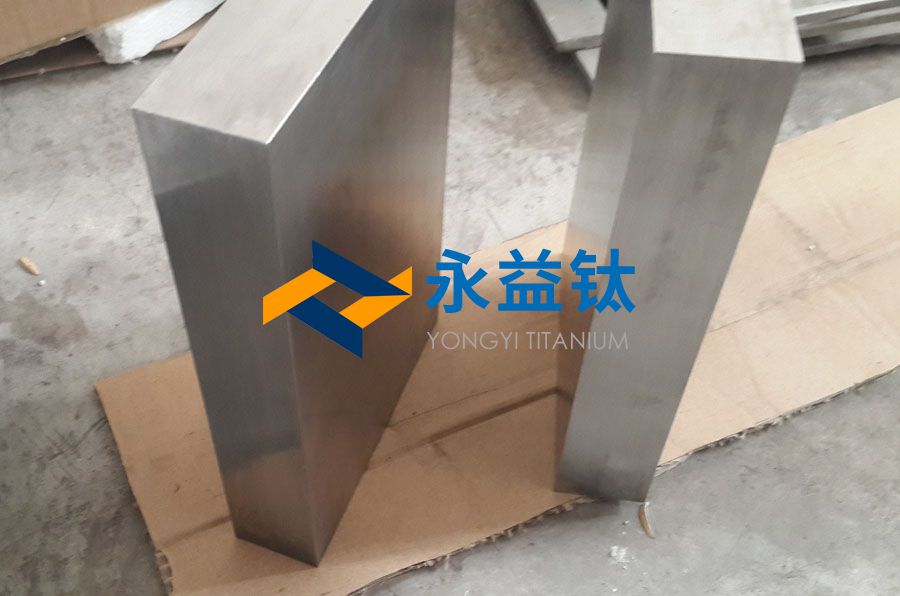

半導體部件用鈦方塊指以超高純度鈦或特定功能鈦合金為原料，通過精密熔煉和加工制成的塊狀材料，專用于半導體制造設備及芯片工藝中的核心部件（如PVD靶材、反應腔室內襯、氣體輸送系統等）。其核心要求包括納米級潔凈度、極端熱穩定性及超低雜質污染，確保芯片制造的良率與可靠性。
2、材質類型與特點
| 材質類別 | 典型牌號 | 特性與適用場景 |
| 超高純鈦（6N級） | 純度≥99.9999%（Fe≤0.1 ppm） | 用于極紫外光刻（EUV）掩模版基板、原子層沉積（ALD）腔體 |
| 鈦合金靶材 | Ti-W（10%W） | 高濺射速率，用于邏輯芯片銅互連的擴散阻擋層（Ta替代方案） |
| 耐等離子體鈦 | Ti-0.15Pd（Gr7） | 抗Cl?/CF?等離子體腐蝕，用于干法刻蝕機反應腔內襯 |
| 復合鈦材 | Ti/TiN疊層 | 表面電阻率≤100 μΩ·cm，用于射頻電源匹配器電極 |
3、性能要求
純度控制：
痕量金屬雜質（Na、K、U）≤1 ppb（EUV光學部件），避免光散射缺陷。
放射性元素（Th、Ra）≤0.01 Bq/g（滿足SEMI E129標準）。
表面特性：
鏡面拋光（Ra≤0.5 nm），減少粒子吸附（如EUV光源反射鏡）。
微孔控制（孔徑≤10 nm，密度≤1個/cm2），防止氣體滲透污染。
功能性：
熱膨脹系數（CTE）與硅片匹配（3.0×10??/℃），降低熱應力翹曲。
抗微放電能力（擊穿電壓≥20 kV/mm），用于高功率射頻部件。
4、執行標準
| 標準領域 | 典型標準 | 關鍵指標 |
| 材料純度 | SEMI F47（半導體級鈦） | 總金屬雜質≤50 ppb，顆粒污染物≤5顆/cm2（≥0.1 μm） |
| 表面潔凈度 | ISO 14644-1（潔凈室等級） | Class 1級環境加工，表面有機殘留≤1 ng/cm2（TOF-SIMS檢測） |
| 熱性能 | ASTM E228（熱膨脹測試） | 20-500℃區間CTE公差±0.1×10??/℃ |
| 電性能 | SEMI E129（放射性控制） | α粒子發射率≤0.001 α/(cm2·h) |
5、加工工藝與流程
核心流程：
超純?nèi)蹮挘?/p>
電子束懸浮區熔（FZ）：真空度≤10?? Pa，去除揮發性雜質（如Mg、Ca）。
區域提純（Zone Refining）：通過20次以上熔區移動，實現6N級純度。
精密成型：
等靜壓燒結：鈦粉在1300℃/200 MPa下致密化，密度≥99.99%理論值。
單晶生長：Czochralski法生長<100>取向單晶鈦，用于X射線衍射靶材。
表面處理：
電解拋光：在-30℃ HF/HNO?混合液中，表面粗糙度降至Ra≤0.3 nm。
原子層蝕刻（ALE）：循環Cl?/Ar等離子體處理，去除表面單原子層缺陷。
潔凈封裝：
千級潔凈室真空包裝，內充高純氮?dú)猓∣?≤0.1 ppm，H?O≤0.1 ppm）。
6、關鍵技術
缺陷控制技術：
激光共聚焦掃描顯微鏡（LCSM）實時監測亞表面缺陷（深度≤50 μm）。
同步輻射X射線斷層掃描（SR-CT），三維重構內部微孔分布。
等離子體兼容性優化：
表面微納織構（柱狀結構高寬比5:1），降低刻蝕速率差異至≤3%。
超精密加工：
離子束拋光（IBF）去除原子級起伏，面形精度達λ/100（λ=632.8 nm）。
7、應用領域
| 半導體工藝 | 典型部件 | 材料與工藝 |
| 薄膜沉積 | PVD靶材（Cu/TiN阻擋層） | 6N級鈦錠熱軋+磁控濺射鍍膜 |
| 刻蝕設備 | 反應腔室內襯、氣體噴淋頭 | Ti-0.15Pd合金精密鑄造+等離子氮化 |
| 光刻技術 | EUV反射鏡基板、掩模版框架 | 單晶鈦化學機械拋光（CMP）+釕保護層 |
| 封裝測試 | 探針卡基座、散熱片 | Ti/WC復合材料激光燒結+微通道蝕刻 |
8、鈦方塊與其他半導體材料對比
| 材料 | 優勢 | 局限性 |
| 鈦方塊 | 超高純度/低熱膨脹/抗等離子體 | 加工成本高（約鋁的20倍） |
| 鋁合金（6061） | 成本低、易加工 | 耐蝕性差（Cl?腐蝕速率≥10 nm/min） |
| 不銹鋼（316L） | 機械強度高 | 鐵磁性干擾傳感器，雜質釋放風險高 |
| 碳化硅（SiC） | 耐高溫/高導熱 | 脆性大（斷裂韌性≤3 MPa·√m），難成型 |
9、未來發展新方向
原子級制造技術：
掃描隧道顯微鏡（STM）直寫鈦量子點陣列（間距≤5 nm），用于自旋電子器件。
單原子層鈦膜外延生長（MBE技術），厚度控制±0.1 nm。
功能集成創新：
鈦-氮化鈦超晶格結構，兼具導電性與抗腐蝕性（電阻率≤5 μΩ·cm）。
智能熱管理鈦基板：微流道內嵌相變材料（PCM），散熱功率≥500 W/cm2。
綠色制造革命：
超臨界CO?清洗技術，替代有毒溶劑（減少VOC排放90%）。
退役鈦部件電化學再生，純度恢復至6N級（回收率≥99%）。
AI驅動研發：
機器學習預測鈦-雜質相互作用（結合能計算誤差≤0.1 eV）。
數字孿生模擬晶圓-鈦部件熱機械耦合，優化設計周期縮短70%。
總結
半導體部件用鈦方塊是芯片制造邁向3nm以下節點的關鍵材料，其技術發展正從“被動適配”轉向“主動賦能”。未來通過原子級制造、功能集成及AI驅動的材料設計，鈦將在高遷移率晶體管（HMT）、量子計算芯片及三維集成封裝中發揮不可替代的作用，持續推動半導體產業突破物理極限，開啟“后摩爾時代”的創新紀元。
