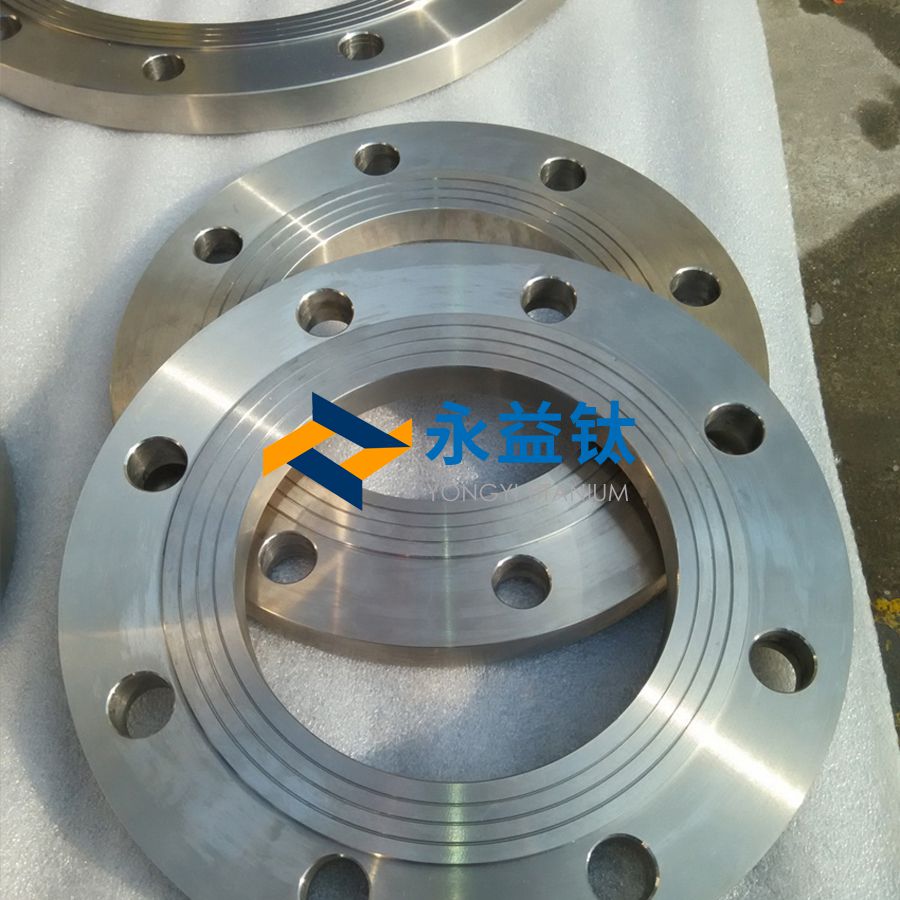

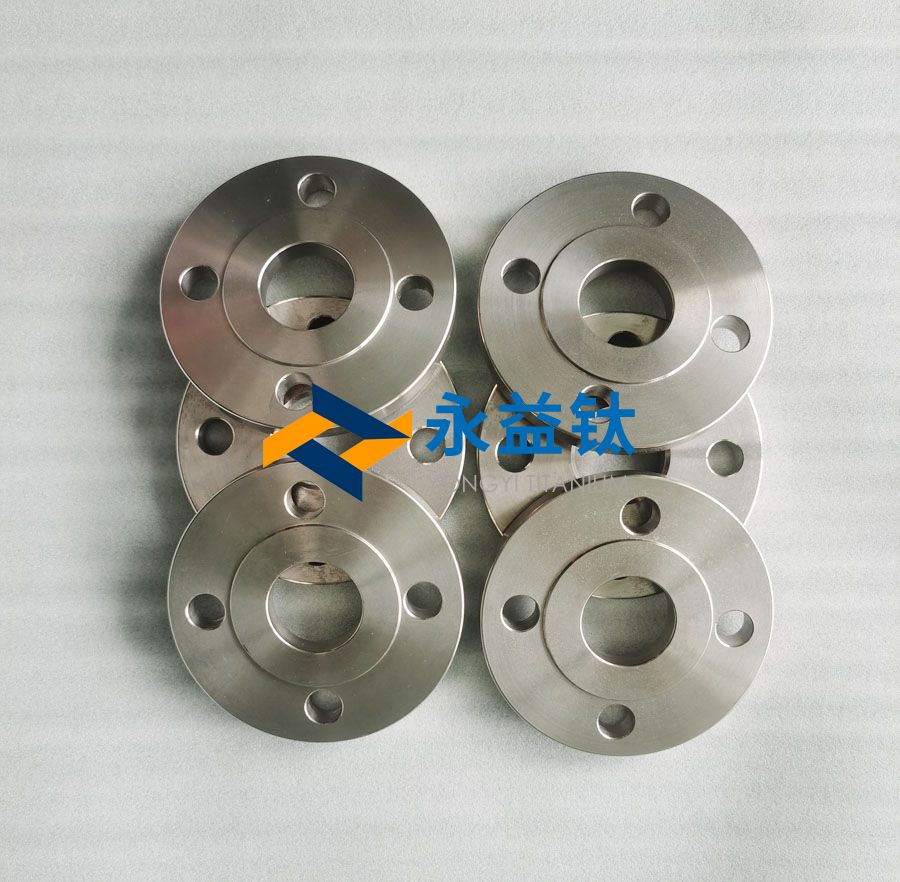

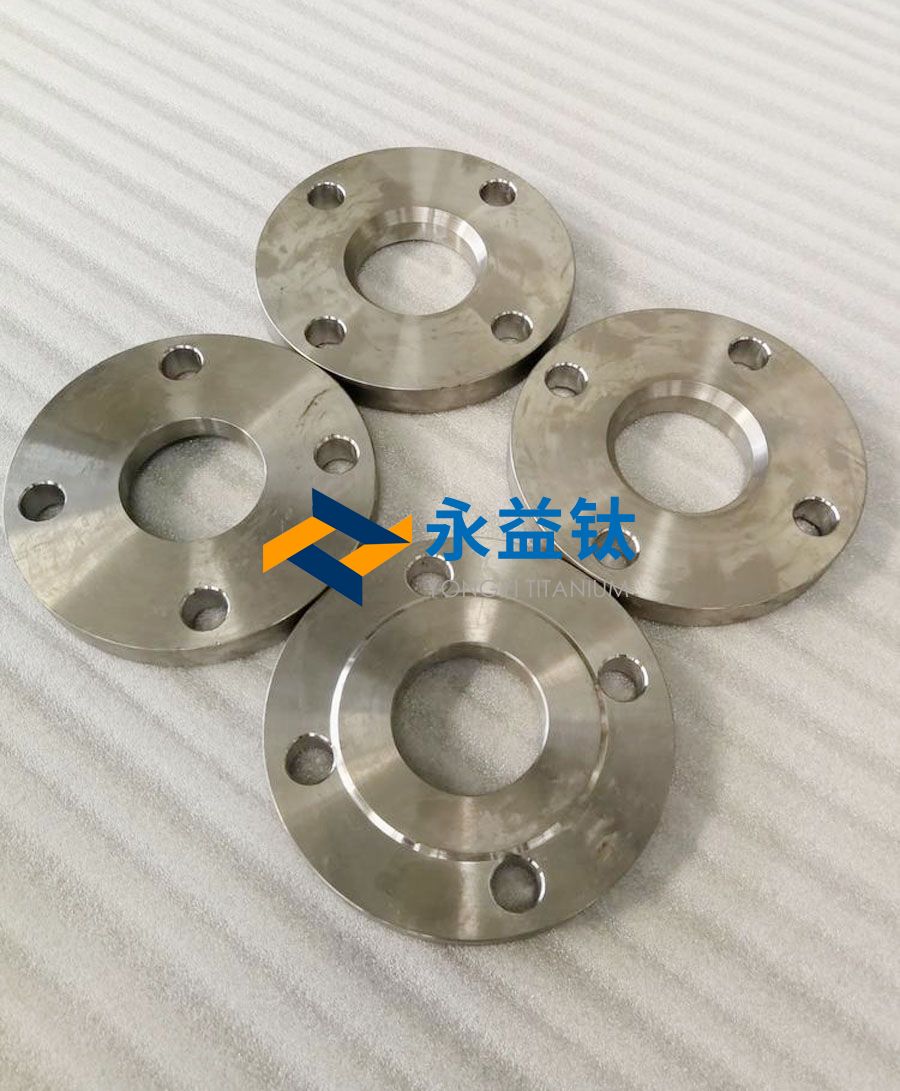

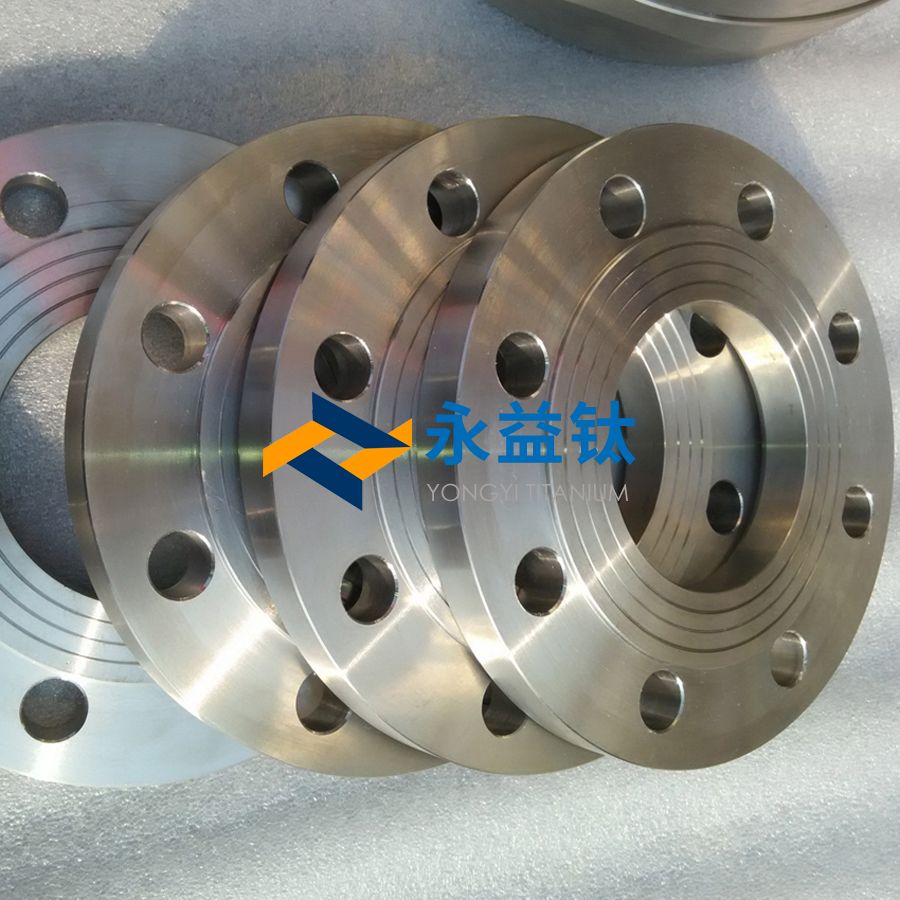

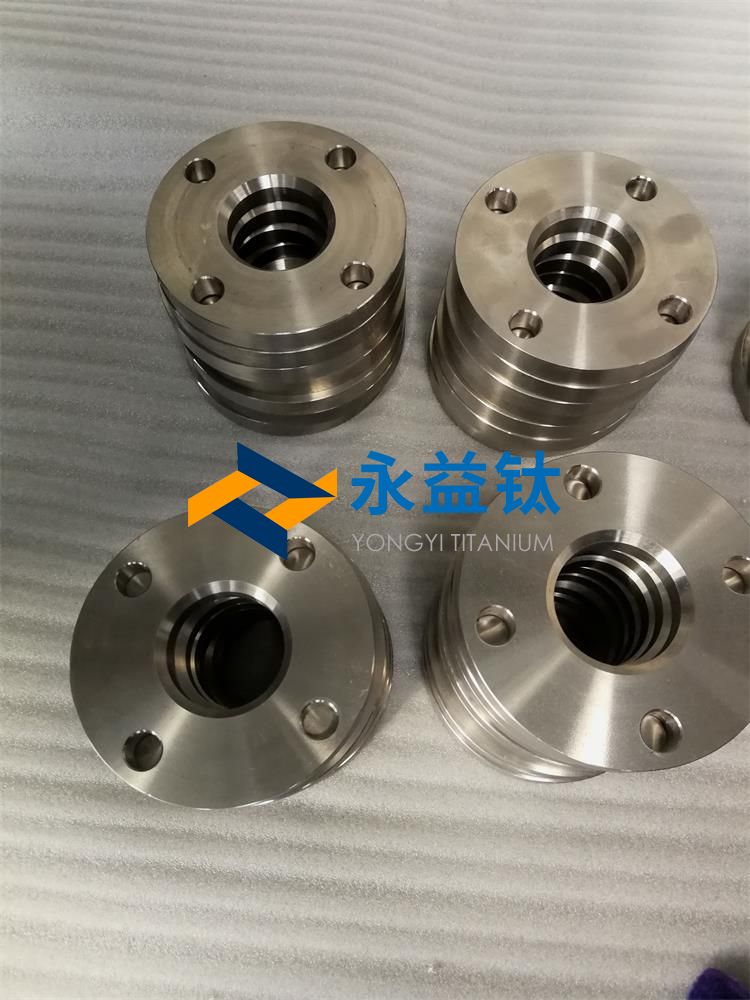

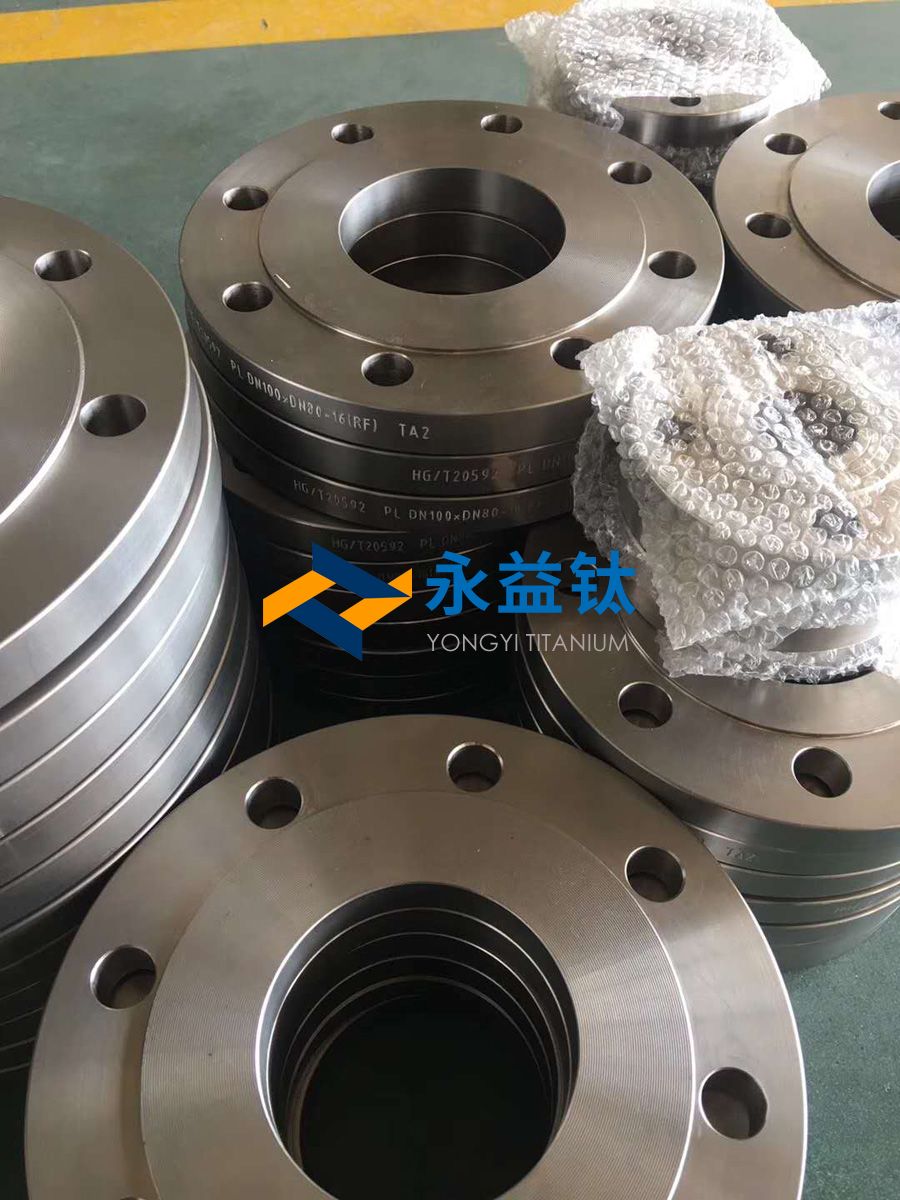

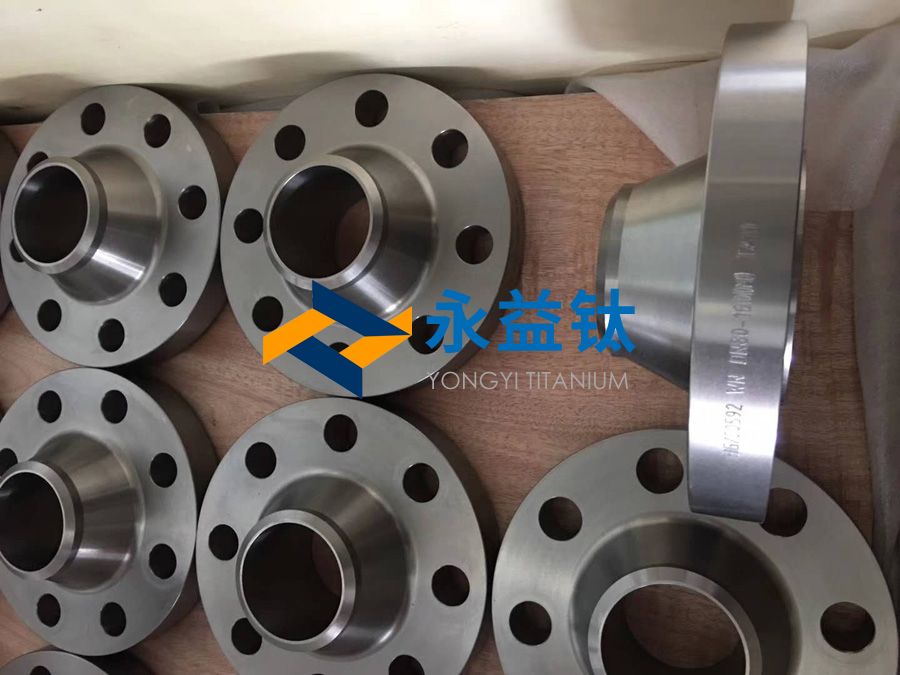

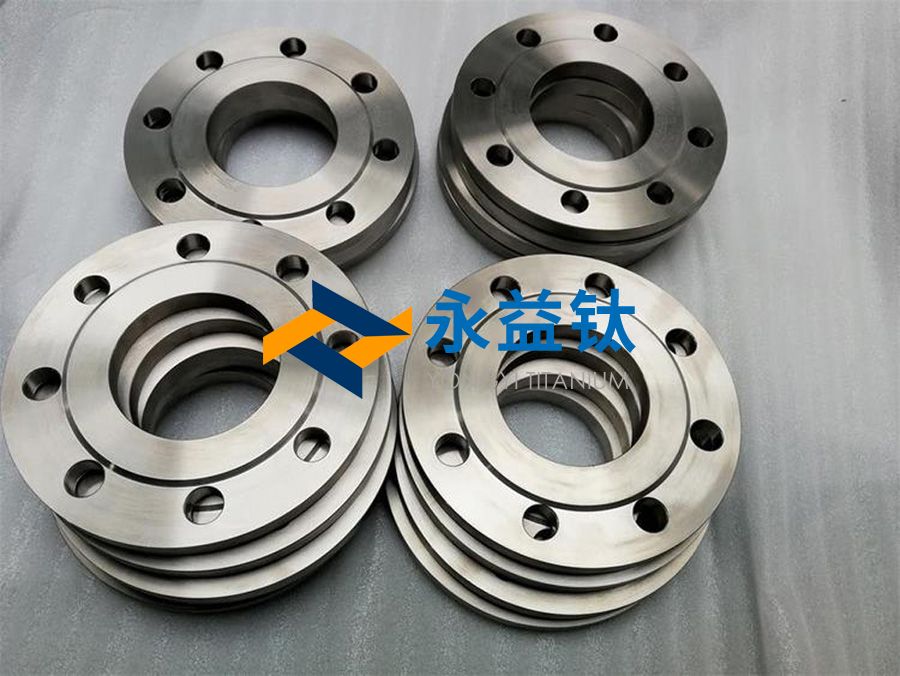

1、定義與核心需求
| 項目 | 描述 |
| 定義 | 用于高精度光學設備、半導體制造裝備、醫療儀器等領域的超精密連接部件 |
| 核心功能 | 微米級尺寸公差（±5 μm）、超高表面光潔度（Ra≤0.1 μm）、抗電磁干擾、熱穩定性 |
2、材質選型與特性
| 材質牌號 | 適用場景 | 關鍵性能參數 | 特殊處理工藝 |
| TA0 | 超高真空腔體法蘭 | 純度≥99.99%，放氣率≤5×10?1? Torr·L/s | 鏡面拋光（#12000目） |
| TA18 | 低溫恒溫器法蘭（-269°C） | 熱膨脹系數≤4.8×10??/°C（4K-300K） | 深冷循環穩定化處理 |
| TC4 ELI | 手術機器人關節法蘭 | 疲勞強度≥550 MPa（10?次循環） | 電解拋光+鈍化處理 |
| Ti-3Al-2.5V | 激光陀螺儀支架法蘭 | 非磁性（磁化率<1.01×10??） | 磁屏蔽涂層（μ-metal） |
3、 核心性能對比
| 性能指標 | 鈦法蘭（TA0） | 鋁合金6061-T6 | 因瓦合金4J36 | 陶瓷（Al?O?） |
| 密度 (g/cm3) | 4.5 | 2.7 | 8.1 | 3.9 |
| 熱膨脹系數 (10??/°C) | 8.6 | 23.6 | 1.6 | 7.2 |
| 表面粗糙度 Ra | ≤0.05 μm | ≤0.2 μm | ≤0.3 μm | ≤0.1 μm |
| 導熱率 (W/m·K) | 7.2 | 167 | 10.5 | 30 |
| 真空兼容性 | 10?1? Pa | 10?? Pa | 10?? Pa | 10?? Pa |
| 生物相容性 | ISO 5832-2 | 不適用 | 不適用 | 有限 |
4、執行標準與檢測
| 標準類型 | 標準編號 | 核心要求 | 檢測設備精度 |
| 尺寸標準 | ISO 286-1 | 公差等級IT4（孔±3 μm，軸±2 μm） | 激光干涉儀±0.1 μm |
| 表面標準 | ASME B46.1 | 表面輪廓算術平均偏差Ra≤0.05 μm | 白光干涉儀0.1 nm |
| 潔凈度 | IEST-STD-CC1246D | 粒子污染≤5顆/0.1 m2（≥0.3 μm） | 激光粒子計數器 |
| 真空標準 | ASTM E595 | 總質量損失(TML)≤1.0%，CVCM≤0.1% | 石英晶體微量天平 |
5、精密加工工藝流程
graph TD
A[電子束冷床熔煉] --> B[超塑性成形]
B --> C[液氮深冷加工]
C --> D[五軸納米級銑削]
D --> E[離子束拋光]
E --> F[非接觸式測量]
F --> G[真空包裝]
關鍵工藝參數：
超塑性成形：溫度750°C，應變速率10?? s?1，延伸率≥800%
離子束拋光：氬離子能量500 eV，入射角15°，表面粗糙度Ra≤0.02 nm
6、關鍵技術突破
| 技術方向 | 技術方案 | 精度提升效果 |
| 微結構控制 | 等通道轉角擠壓（ECAP） | 晶粒尺寸細化至50 nm |
| 形位公差 | 慢走絲線切割（精度±0.5 μm） | 圓度誤差≤0.3 μm |
| 防粘附處理 | 類金剛石碳（DLC）涂層（厚度50 nm） | 摩擦系數降低至0.05 |
| 動態平衡 | 質量補償設計（不平衡量≤0.1 g·mm） | 振動幅度≤0.01 μm（10kHz） |
7、典型應用場景
| 應用領域 | 部件示例 | 關鍵技術指標 |
| 光刻機 | EUV光學鏡筒法蘭 | 熱變形≤0.5 nm/K，平面度λ/20@633 nm |
| 冷凍電鏡 | 樣品臺真空法蘭 | 漏率≤1×10?1? mbar·L/s |
| 質子治療儀 | 束流準直器法蘭 | 輻射后尺寸變化≤1 ppm（100kGy） |
| 原子鐘 | 銣腔體密封法蘭 | 氦滲透率≤1×10?12 mbar·L/s |
8、成本效益分析
| 成本項 | 鈦法蘭（TA0） | 因瓦合金法蘭 | 陶瓷法蘭 |
| 單件制造成本 | $8000 | $4500 | $12000 |
| 系統集成收益 | 減重40% | - | 免潤滑 |
| 維護周期 | 10年 | 5年 | 終身免維護 |
| 精度保持性 | ±0.1 μm/年 | ±1 μm/年 | ±0.05 μm/年 |
9、未來技術方向
材料創新：
非晶鈦合金（彈性極限≥2%，硬度HV800）
碳化鈦增強復合材料（模量≥200 GPa）
制造技術：
飛秒激光微納加工（特征尺寸≤100 nm）
原子層沉積（ALD）超薄膜（厚度控制±1原子層）
智能集成：
嵌入式應變傳感器（分辨率0.1 με）
自修復表面涂層（裂紋愈合率≥95%）
10、極限性能驗證
| 測試項目 | 條件 | 鈦法蘭（TA0）表現 |
| 熱循環穩定性 | -196°C?150°C，1000次循環 | 尺寸變化≤0.02 μm |
| 超高真空 | 10?1? Pa，持續1年 | 放氣率維持≤5×10?11 Torr·L/s |
| 超凈環境 | ISO Class 1潔凈室 | 表面顆粒數≤3個/100 cm2（≥0.1 μm） |
| 長期蠕變 | 100 MPa載荷，10?小時 | 蠕變量≤0.001% |
注：數據基于歐洲核子研究中心（CERN）、ASML光刻機等尖端設備實測案例，實際應用需根據設備精度等級進行定制化驗證。
