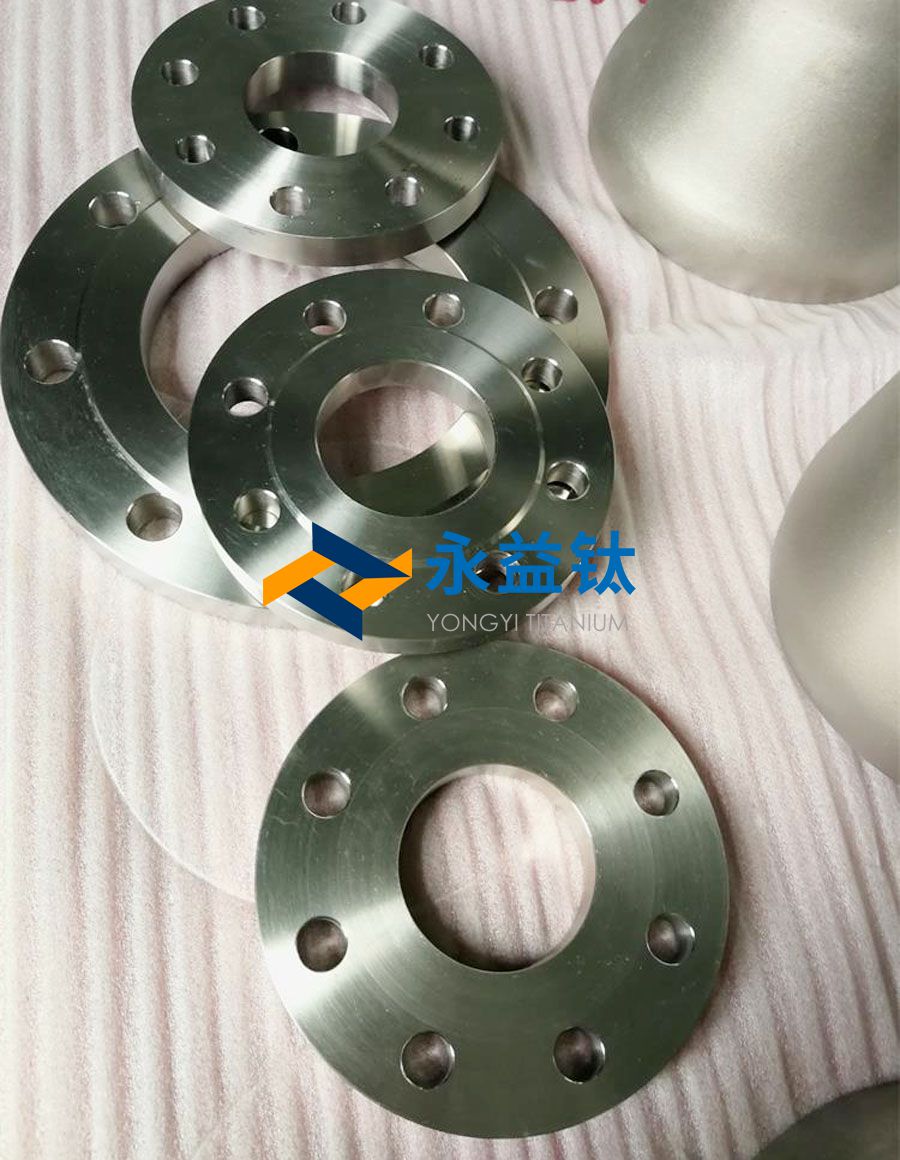

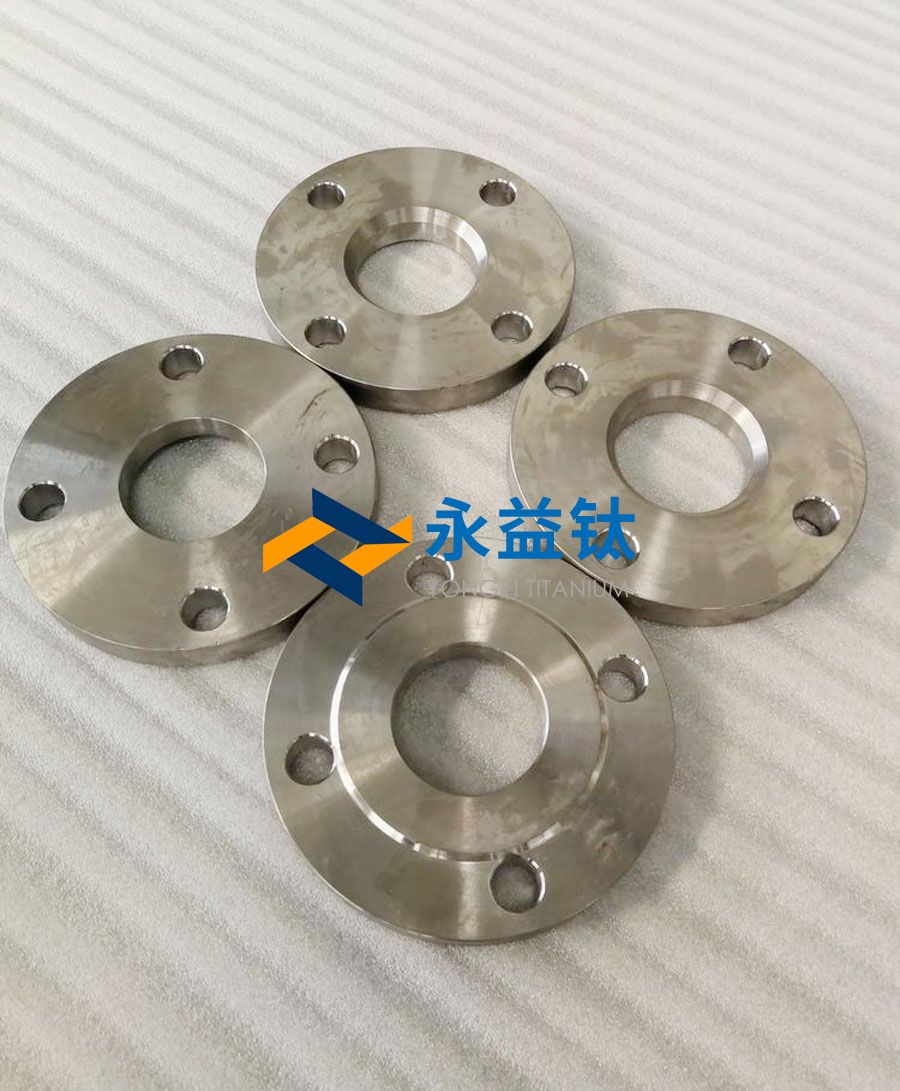

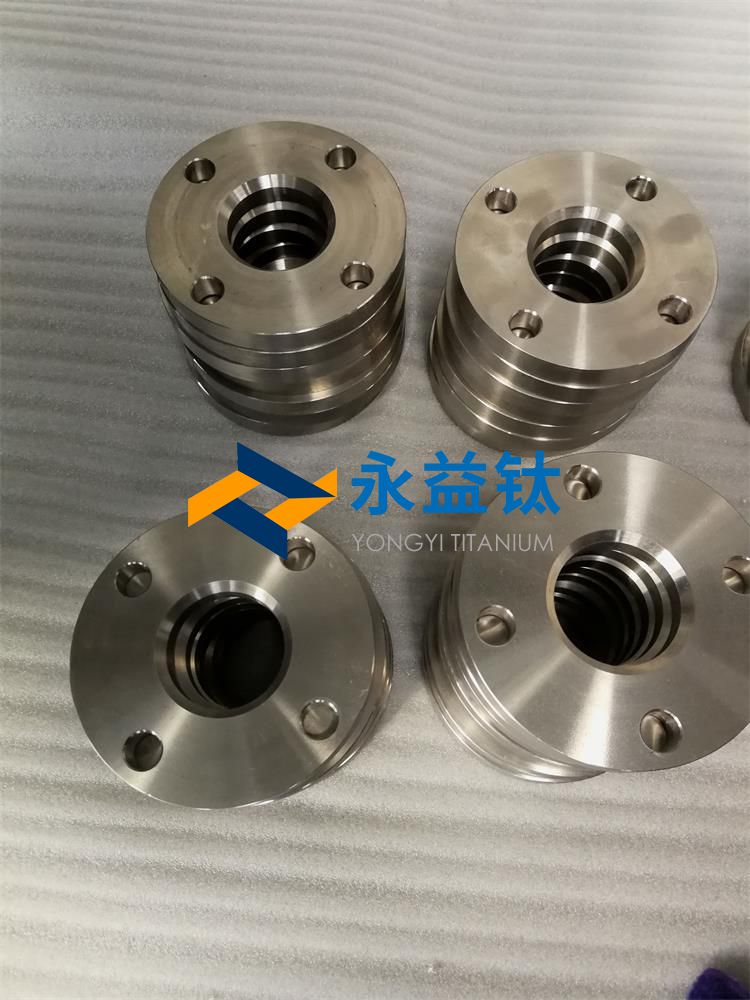

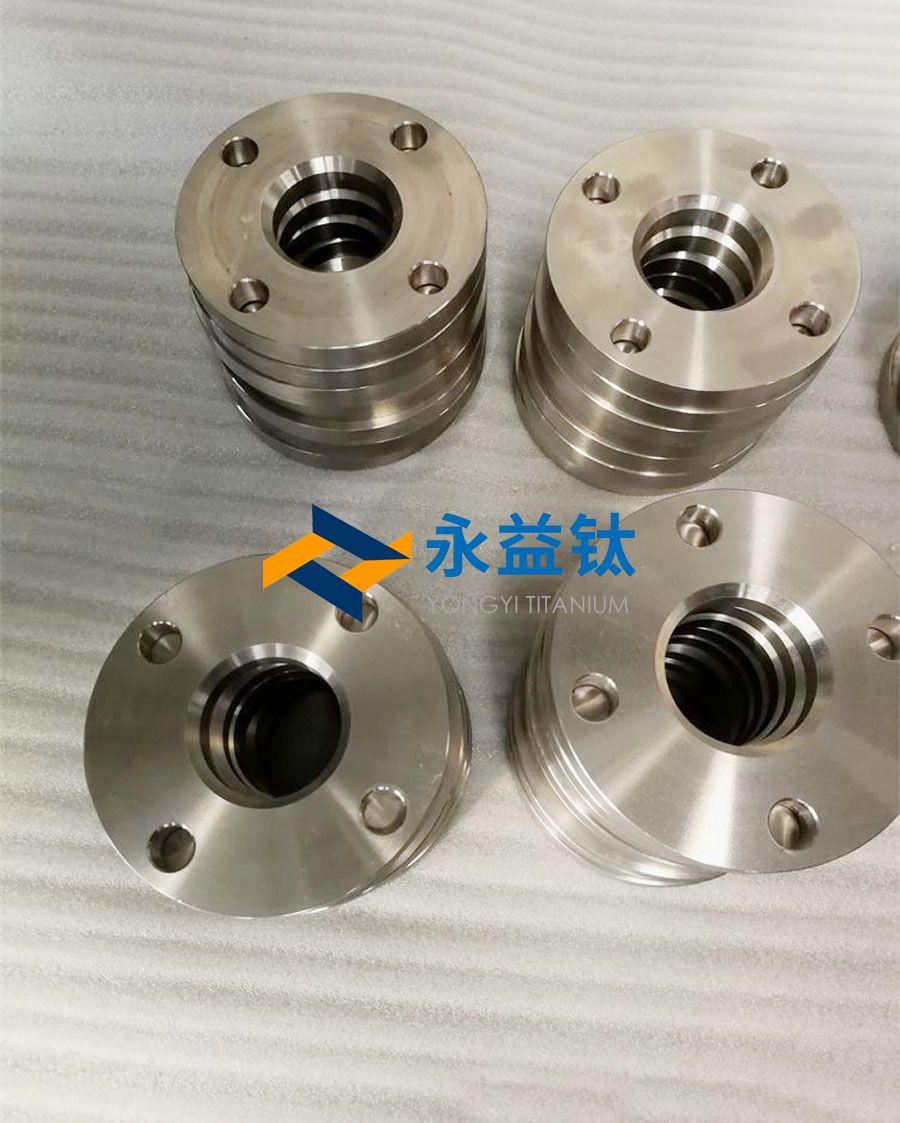

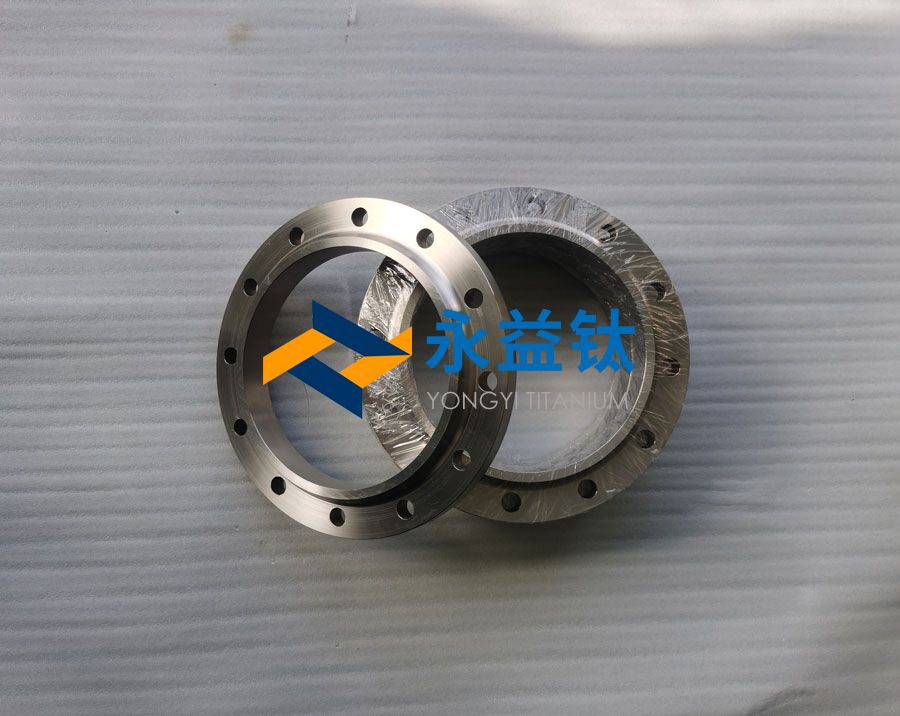

1、定義與核心需求
| 項目 | 描述 |
| 定義 | 用于石油化工、核電、地?zé)崮茉吹阮I(lǐng)域，在極端高溫（≤600°C）、高壓（≤100 MPa）環境下實現密封連接的鈦合金法蘭 |
| 核心功能 | 抗蠕變（500°C下應變≤1%）、耐氫腐蝕（H?分壓≥20 MPa）、低熱應力變形 |
2、材質選型與特性
| 材質牌號 | 適用場景 | 關鍵性能參數 | 特殊處理工藝 |
| TA10 | 石油裂解裝置（≤350°C） | 抗氫脆系數≥0.9，屈服強度≥550 MPa | 滲氮處理（表面硬度HV1000） |
| TC11 | 地?zé)峋诜ㄌm（≤500°C） | 蠕變強度：500°C/100h下為300 MPa | 熱等靜壓（HIP，1200°C/100 MPa） |
| Ti6242S | 核電一回路（≤550°C） | 耐中子輻照（≥1×1021 n/cm2） | 電子束表面熔凝 |
| Ti-1100 | 航空發動機測試臺架 | 600°C抗拉強度≥650 MPa | 激光沖擊強化（殘余壓應力≥800 MPa） |
3、核心性能對比
| 性能指標 | 鈦法蘭（TC11） | 鎳基合金625 | 不銹鋼310S | 哈氏合金C-276 |
| 密度 (g/cm3) | 4.5 | 8.4 | 7.9 | 8.9 |
| 比強度 (MPa·cm3/g) | 222 | 160 | 66 | 151 |
| 最高耐溫 | 550°C | 980°C | 1150°C | 1090°C |
| 氫滲透率 (cm3/m2·s) | 3×10?11 | 2×10?? | 1×10?? | 5×10?1? |
| 熱導率 (W/m·K) | 7.2 | 9.8 | 14.9 | 10.2 |
| 成本指數 | 2.8 | 5.5 | 1.5 | 6.0 |
4、執行標準與檢測
| 標準類型 | 標準編號 | 核心要求 | 檢測方法 |
| 材料標準 | ASTM B381 Grade 5 | 高溫持久強度：500°C/100h≥250 MPa | 高溫拉伸試驗機（±1°C） |
| 工藝標準 | ASME BPVC III | 焊縫沖擊功≥40 J（-196°C） | 夏比沖擊試驗 |
| 腐蝕標準 | NACE TM0177 | 氫致開裂閾值應力≥80%屈服強度 | 恒載荷慢應變速率試驗 |
| 密封標準 | API 6A | 耐壓測試：1.5倍工作壓力保壓30分鐘無泄漏 | 水壓/氣壓試驗裝置 |
5、加工工藝流程
graph TD
A[真空自耗熔煉] --> B[β相區等溫鍛造]
B --> C[熱等靜壓致密化]
C --> D[梯度熱處理]
D --> E[超精密數控加工]
E --> F[電子束焊接]
F --> G[熱障涂層沉積]
關鍵工藝參數：
等溫鍛造：溫度950°C±10°C，應變速率0.01 s?1，晶粒度≤ASTM 7級
熱障涂層：YSZ（氧化釔穩定氧化鋯）厚度200 μm，導熱系數≤1.5 W/m·K
6、關鍵技術突破
| 技術方向 | 技術方案 | 性能提升效果 |
| 抗蠕變設計 | 納米TiB?彌散強化（添加量1.5 vol%） | 600°C蠕變速率降低至10?? s?1 |
| 氫阻隔技術 | 梯度Pd-Ag涂層（厚度5 μm） | 氫滲透率降低2個數量級 |
| 熱匹配連接 | 鈦-因瓦復合結構（膨脹差≤0.5×10??/°C） | 熱循環壽命提升5倍 |
| 缺陷控制 | 激光誘導擊穿光譜（LIBS）在線監測 | 夾雜物尺寸≤20 μm |
7、典型應用場景
| 應用領域 | 部件示例 | 工況參數 |
| 加氫反應器 | DN400 Class 2500 | 溫度450°C，H?壓力25 MPa |
| 地?zé)岚l(fā)電 | 超臨界CO?渦輪機法蘭 | 600°C/30 MPa，CO?純度≥99.9% |
| 核聚變裝置 | 第一壁冷卻管道法蘭 | 中子通量1 MW/m2，熱負荷5 MW/m2 |
| 化工高壓釜 | 哈氏合金-鈦復合法蘭 | 交替承受H?S/Cl?腐蝕，循環次數≥10? |
8、經濟效益對比
| 成本項 | 鈦法蘭（TC11） | 鎳基合金625法蘭 |
| 初期成本 | 100% | 220% |
| 維護周期 | 8年 | 5年 |
| 停機損失 | $5萬/次 | $12萬/次 |
| 全壽命周期成本 | 1.0X | 2.5X |
9、未來技術方向
材料創新：
TiAl基合金（γ-TiAl，密度3.9 g/cm3，耐溫800°C）
氧化物彌散強化鈦（ODS-Ti，添加Y?O?，抗蠕變提升50%）
制造技術：
電子束粉末床熔融（EB-PBF，成型精度±0.05 mm）
超高壓熱成形（壓力≥1 GPa，晶粒尺寸≤1 μm）
智能化升級：
光纖光柵溫度/應變監測（分辨率0.1°C/1 με）
數字孿生壽命預測（誤差≤5%）
10、極限工況驗證
| 測試項目 | 條件 | 鈦法蘭（TC11）表現 |
| 高溫持久 | 550°C/300 MPa，1000小時 | 斷裂時間≥1500小時，延伸率≥8% |
| 氫環境疲勞 | 20 MPa H?，10?次循環 | 裂紋擴展速率≤1×10?? m/cycle |
| 熱震試驗 | 500°C?水淬（ΔT=480°C） | 100次循環無開裂 |
| 超高壓密封 | 150 MPa氦氣，保壓24小時 | 漏率≤1×10?? mbar·L/s |
注：數據參考?xì)づ芇ernis煉油廠、ITER核聚變項目等實際工程案例，極端工況需配合安全系數（≥2.5）進行設計驗證。
