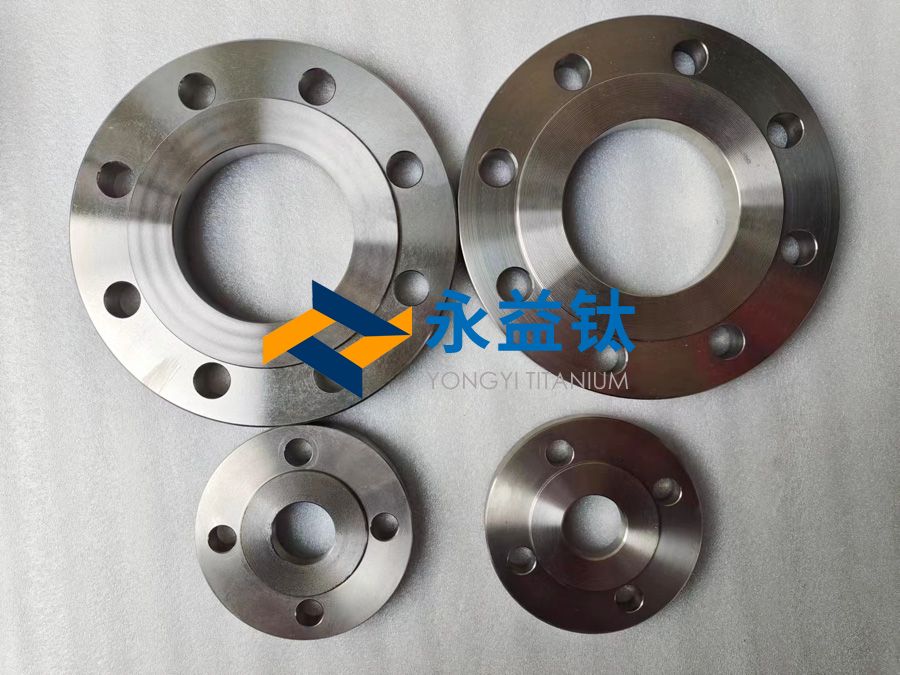

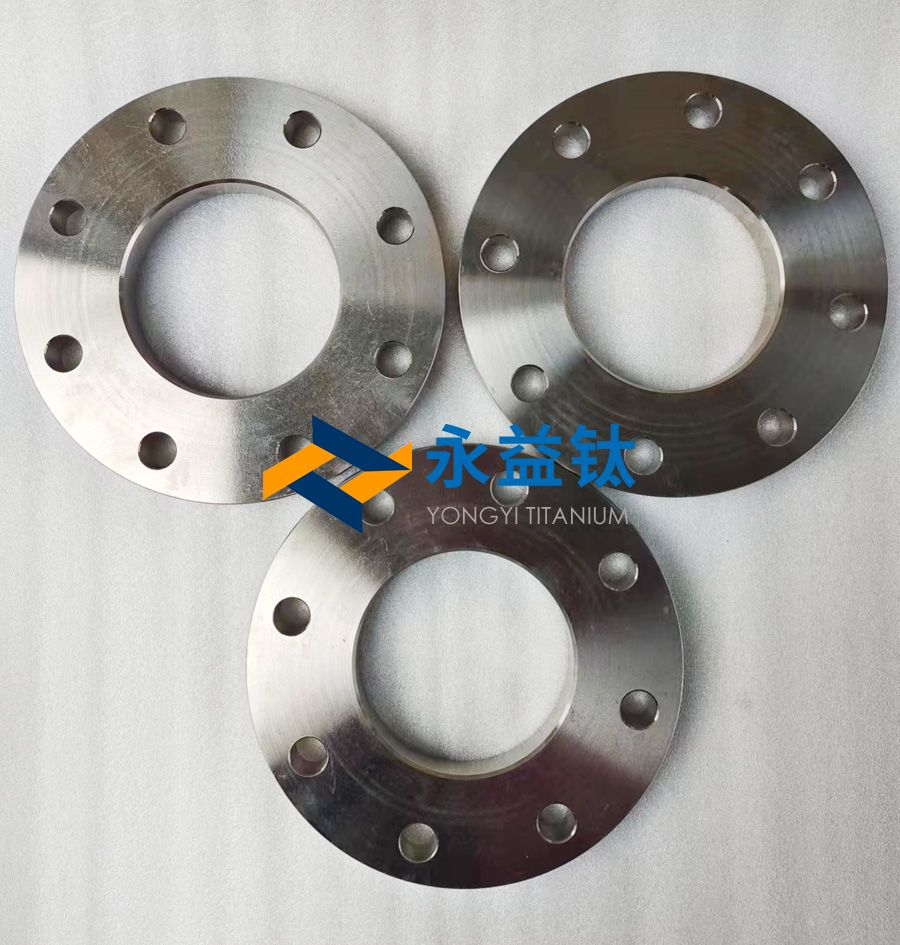

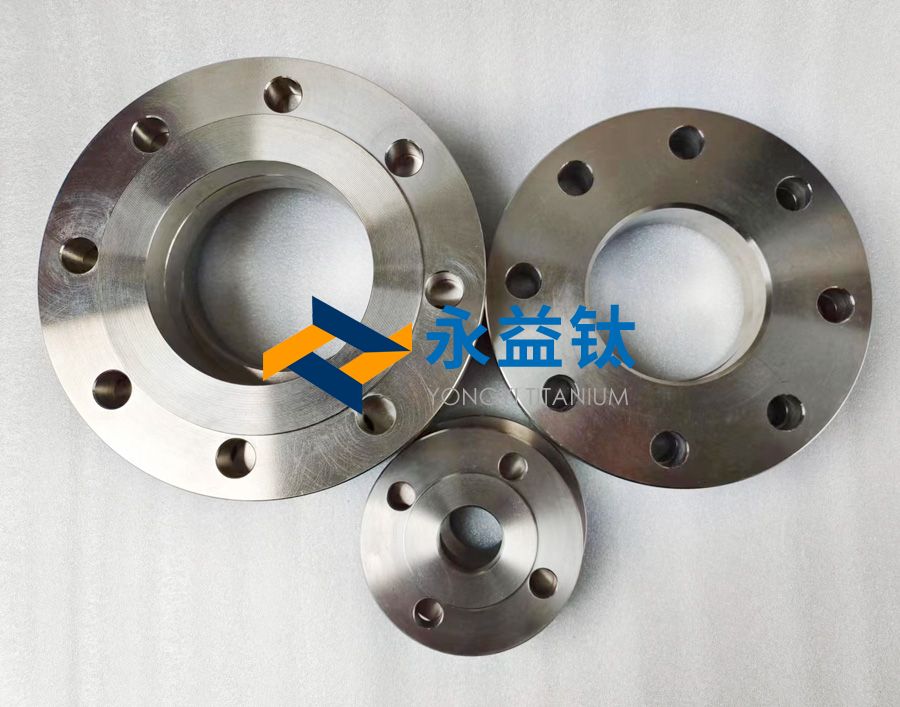

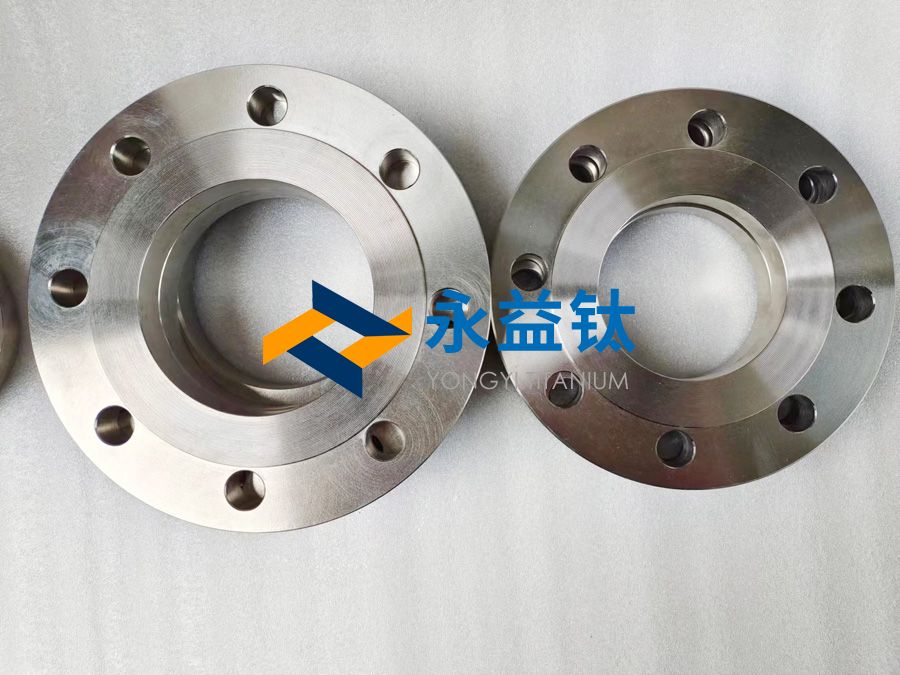

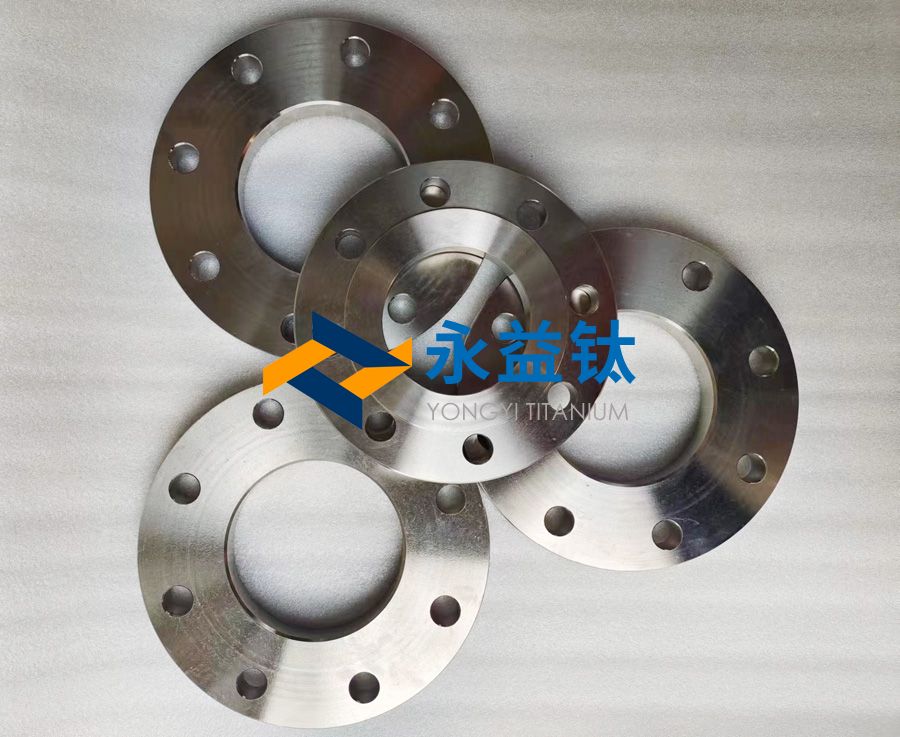

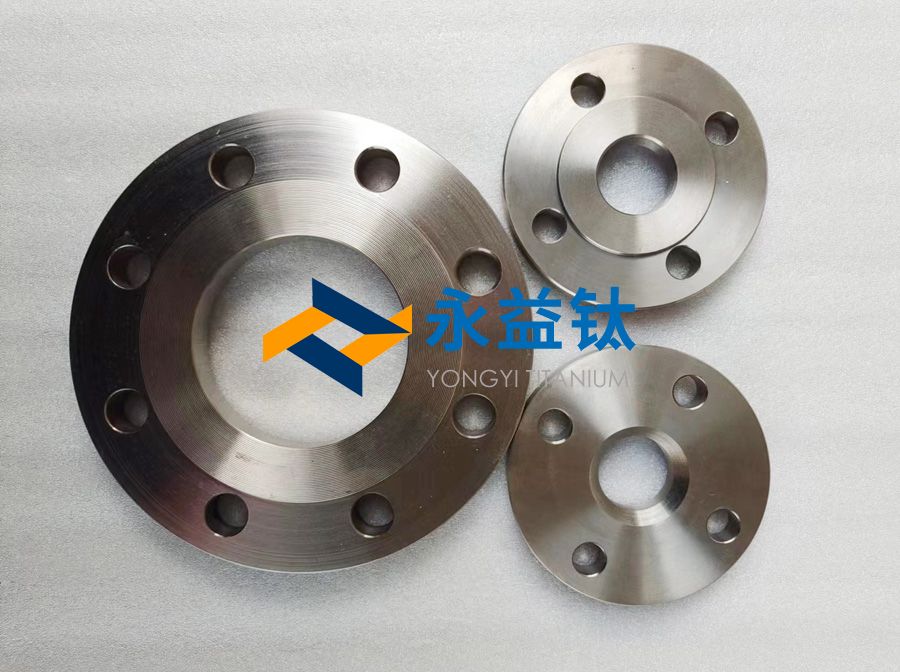

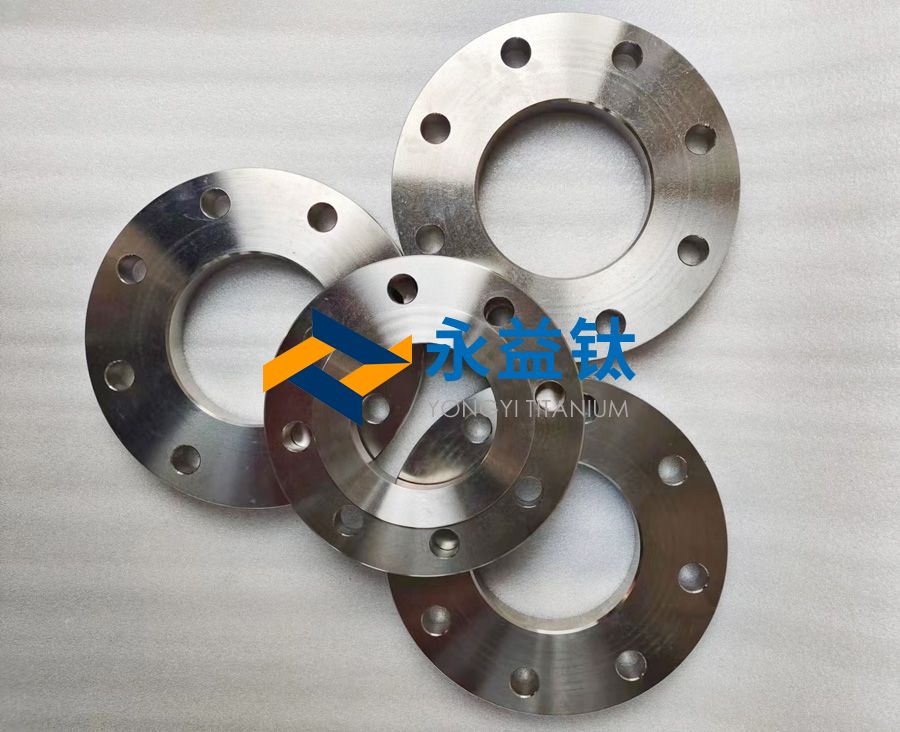

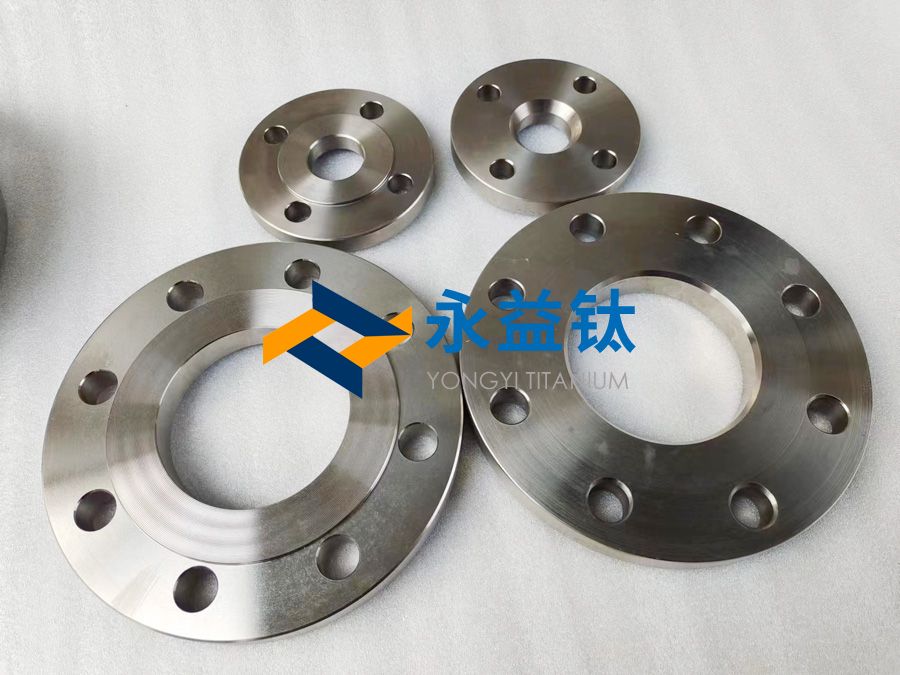

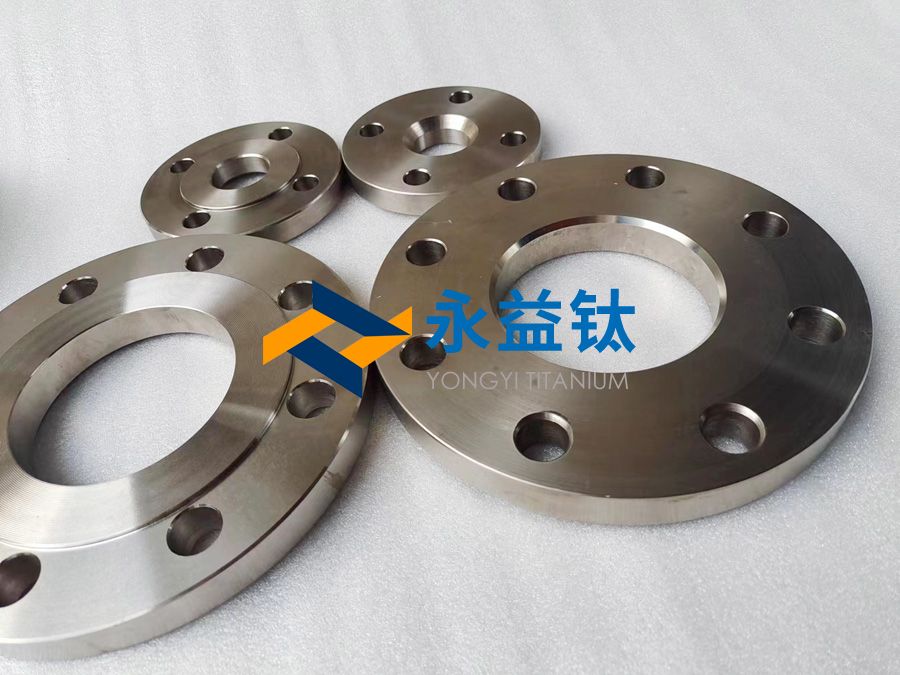

鈦法蘭憑借高比強度、耐極端溫度及抗疲勞特性，成為航空發動機、航天器結構與燃料系統的核心連接件。以下從材料體系、性能指標到前沿應用展開系統解析：

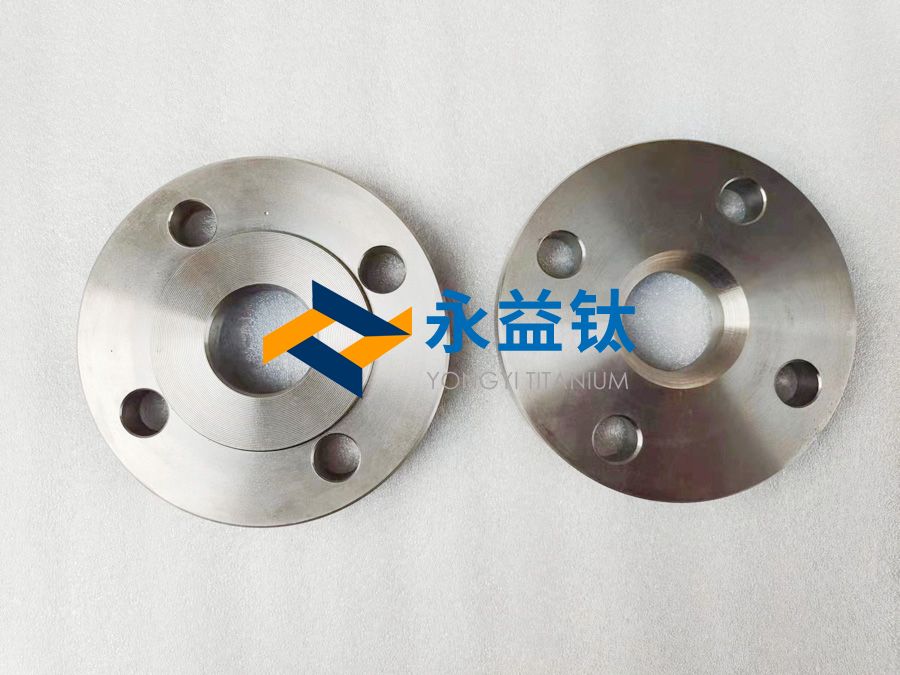

一、定義與核心需求
| 維度 | 航空航天級鈦法蘭特性 |
| 定義 | 通過精密鍛造/增材制造成形的鈦合金管路與結構連接件，需滿足極端工況下的高可靠性。 |
| 核心需求 | 輕量化（密度≤4.5g/cm3）、抗拉強度≥900MPa、耐溫（-180℃~600℃）、抗振動疲勞（10?次循環）。 |
二、材質與合金體系
| 合金類型 | 典型牌號 | 成分（wt%） | 應用場景 |
| α+β型鈦合金 | TC4（Ti-6Al-4V） | Ti-6Al-4V（Al:5.5-6.75%, V:3.5-4.5%） | 發動機壓氣機管路法蘭 |
| 近α型鈦合金 | TA15（Ti-6.5Al-2Zr-1Mo-1V） | Ti-6.5Al-2Zr-1Mo-1V | 高溫短艙與燃燒室連接法蘭 |
| 高強β型鈦合金 | TB6（Ti-5Mo-5V-3Cr-3Al） | Ti-5Mo-5V-3Cr-3Al | 起落架液壓系統高壓法蘭 |
| 低溫鈦合金 | Ti-5Al-2.5Sn ELI | Ti-5Al-2.5Sn（O≤0.12%） | 液氫/液氧燃料貯箱法蘭 |
三、性能參數對比
| 性能指標 | TC4 | TA15 | TB6 | 航空航天閾值 |
| 抗拉強度（MPa） | 900-1100 | 980-1150 | 1350-1450 | ≥900（主承力結構） |
| 斷裂韌性（MPa·m1/2） | 55-75 | 50-70 | 30-50 | ≥40（抗裂紋擴展） |
| 高溫強度（500℃） | 600 MPa | 750 MPa | 480 MPa | ≥600（發動機熱端） |
| 疲勞極限（10?次，MPa） | 450 | 500 | 550 | ≥400（機身結構） |
四、執行標準體系
| 標準類型 | 國內標準 | 國際標準 | 核心要求 |
| 材料規范 | GJB 2744A-2007 | AMS 4928（美） | 氧含量≤0.20%，氫≤0.015% |
| 無損檢測 | HB 7237-2015 | ASTM E2375（美） | 超聲檢測缺陷≤Φ0.8mm，X射線檢測Ⅱ級合格 |
| 熱處理 | HB 5422-2005 | AMS 6930（美） | 固溶時效處理，溫度偏差±10℃ |
| 表面處理 | GJB 5945-2007 | AMS 2488（美） | 陽極化膜厚5-25μm，耐鹽霧≥1000h |
五、關鍵制造工藝
| 工藝環節 | 技術要點 | 參數示例 | 技術突破 |
| 精密鍛造 | β相區等溫鍛（動態再結晶控制） | 溫度950℃±10℃，應變速率0.01s?1 | 晶粒度≤ASTM 7級，各向同性 |
| 增材制造 | 電子束熔融（EBM）復雜結構一體成形 | 層厚50μm，預熱溫度700℃，致密度≥99.5% | 減重25%，生產周期縮短60% |
| 超精加工 | 五軸聯動鏡面拋光（納米級金剛石磨具） | 表面粗糙度Ra≤0.2μm，圓度誤差≤0.005mm | 密封面泄漏率≤1×10?? Pa·m3/s |
| 熱等靜壓（HIP） | 消除內部缺陷（孔隙/微裂紋） | 溫度900℃/壓力100MPa/保壓2h | 疲勞壽命提升30% |
六、典型應用場景與案例
| 航空航天器 | 法蘭部件 | 材料方案 | 性能要求 | 代表型號 |
| 航空發動機 | 高壓壓氣機管路法蘭 | TC4+滲鋁涂層 | 耐600℃高溫氧化，抗蠕變 | CFM LEAP（空客A320neo） |
| 運載火箭 | 液氧貯箱連接法蘭 | Ti-5Al-2.5Sn ELI | 耐-253℃低溫，零脆性 | 獵鷹9號（SpaceX） |
| 航天飛機 | 熱防護系統支架法蘭 | TA15 | 耐800℃短時熱沖擊 | 航天飛機軌道器（NASA） |
| 國產大飛機 | 機身液壓系統法蘭 | TB6 | 抗拉強度≥1300MPa，減重30% | C919機身龍骨梁 |
七、與競材的對比分析
| 對比維度 | 鈦法蘭（TC4） | 高溫合金（Inconel 718） | 復合材料（CFRP） | 結論 |
| 密度（g/cm3） | 4.43 | 8.19 | 1.55-1.60 | 鈦輕量化優勢顯著 |
| 高溫性能（600℃） | 抗拉強度600MPa | 950MPa | 不適用（樹脂分解） | 高溫合金優，但鈦減重更關鍵 |
| 疲勞壽命 | 10?次循環（Δσ=450MPa） | 10?次循環（Δσ=500MPa） | 10?次（層間剝離風險） | 鈦抗疲勞性綜合最優 |
| 成本（萬元/噸） | 18-25 | 50-70 | 80-120（碳纖維預浸料） | 鈦性價比突出 |
八、未來技術方向
| 技術方向 | 創新內容 | 目標參數 | 產業化前景 |
| 智能感知法蘭 | 集成光纖傳感器監測應力/溫度 | 實時精度±0.5%，耐溫600℃ | 第六代戰機健康管理系統（2030） |
| 超高溫鈦合金 | Ti-Al系金屬間化合物（Ti2AlNb） | 耐溫≥800℃，強度≥1000MPa | 高超聲速飛行器熱結構 |
| 梯度復合法蘭 | 鈦-陶瓷基復合材料（CMC）界面優化 | 耐溫1500℃，熱膨脹系數匹配±5% | 可重復使用運載器 |
| 綠色制造 | 粉末冶金近凈成形（PM）短流程工藝 | 成本降低40%，材料利用率≥85% | 2035年普及率超30% |
九、核心挑戰與解決方案
| 挑戰 | 技術瓶頸 | 突破路徑 | 預期效果 |
| 大尺寸法蘭變形 | 直徑＞1m鍛件組織不均勻 | 多向模鍛+局部感應加熱 | 溫度梯度≤10℃/cm，性能波動≤5% |
| 高溫抗氧化性不足 | 600℃以上氧化速率驟增 | 激光熔覆MCrAlY涂層（厚度50-100μm） | 氧化速率≤0.1mg/cm2·h（800℃） |
| 異種材料連接失效 | 鈦-鎳基合金焊接界面脆化 | 爆炸焊接+擴散退火（溫度850℃/壓力50MPa） | 接頭強度≥母材85% |
| 成本控制 | 鈦材價格居高不下 | 廢鈦再生-電子束冷床爐（EBCHM）精煉 | 材料成本降低35%，純度≥99.95% |
總結
航空航天用鈦法蘭通過強度-重量比與極端環境耐受性，成為現代飛行器不可或缺的核心部件。TC4與TA15主導常規與高溫場景，TB6則專攻超高強度需求。未來智能集成與超高溫材料將推動其向多功能化發展，預計2030年全球航空航天鈦法蘭市場規模將突破25億美元，中國因C919/CR929量產占比超30%。技術突破關鍵在于大構件均勻性控制與成本優化工藝，助力中國航空航天工業躋身世界前列。
