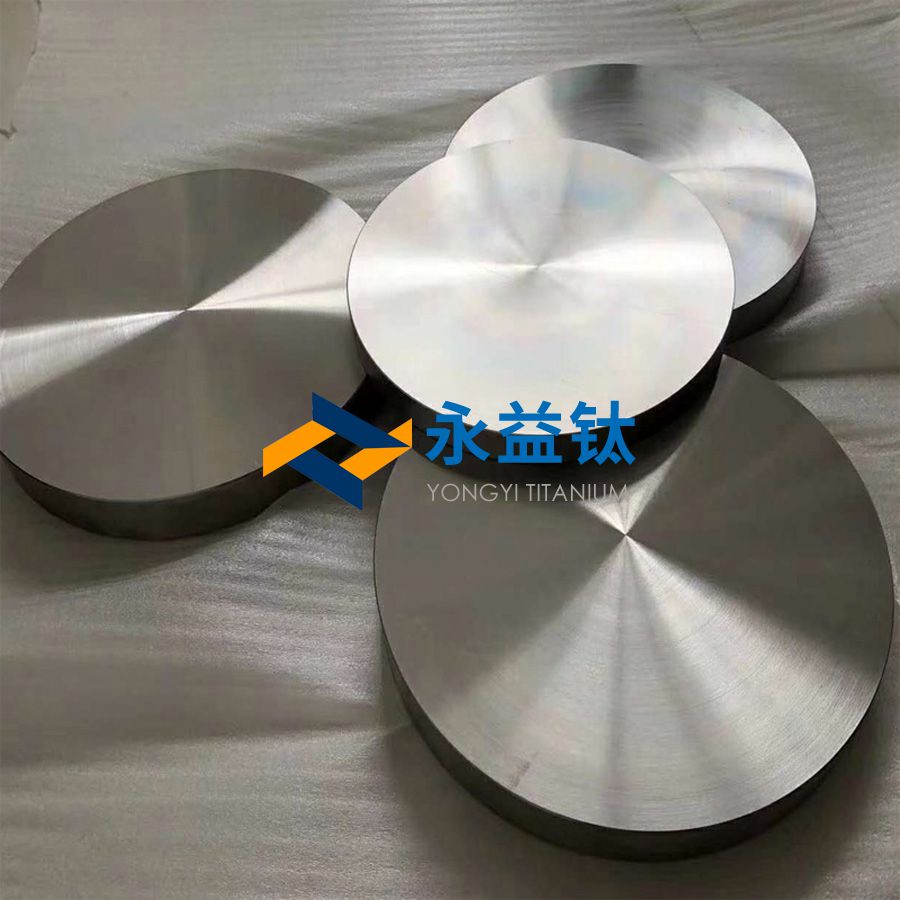

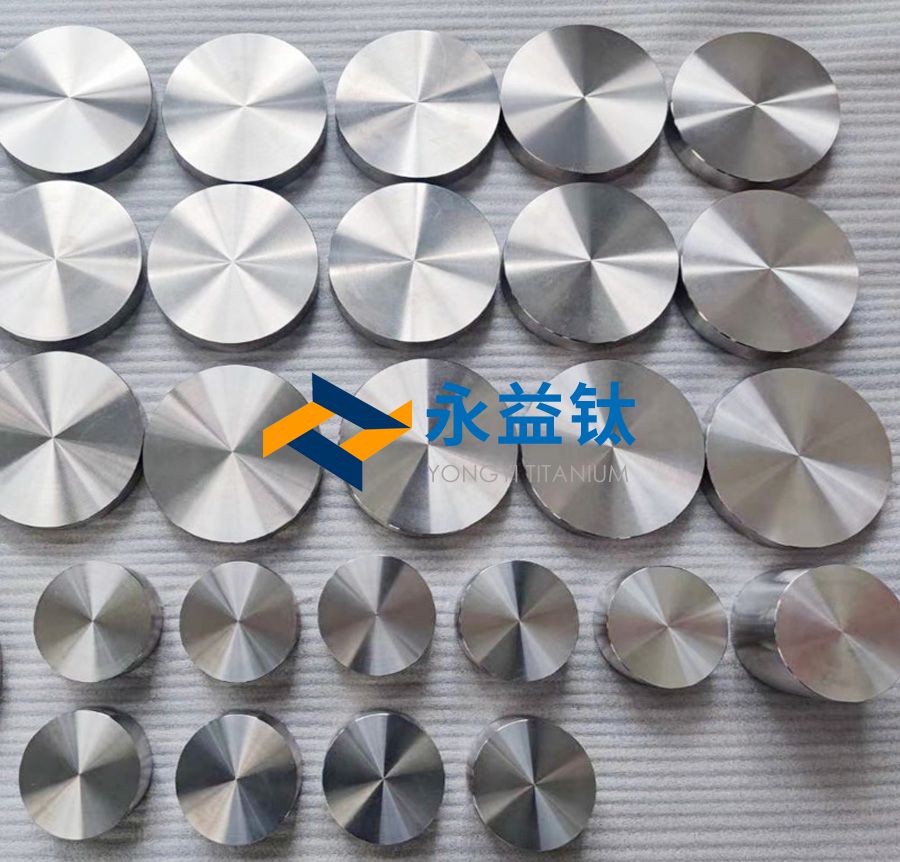

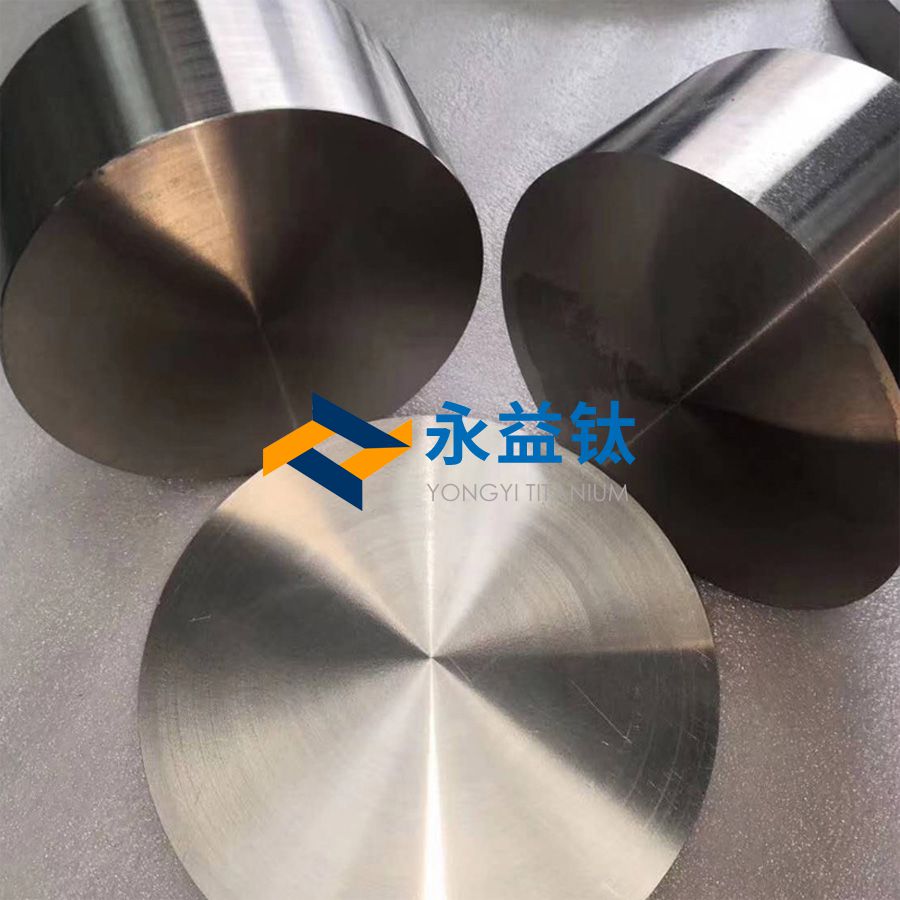

鈦合金鍛件（鈦餅）憑借卓越的生物相容性、輕量化及耐腐蝕性，成為高端手術器械的核心材料，尤其適用于微創手術、骨科及心血管領域的高精度工具。以下是其技術特性、應用場景及發展趨勢的詳細分析：
一、定義與核心需求
| 項目 | 描述 |
| 定義 | 通過精密鍛造工藝成形的鈦合金手術器械部件（如鉗體、剪刀、骨鉆），需滿足高精度、耐滅菌及長期使用可靠性。 |
| 核心需求 | 生物相容性（ISO 10993認證）、無磁性（兼容MRI）、耐高溫高壓滅菌（≥135℃）、表面光潔度（Ra≤0.4μm）。 |
二、常用材質與合金體系
| 合金類型 | 典型牌號 | 成分（wt%） | 特性 | 適用器械 |
| 純鈦（ELI級） | Gr.1（TA1） | Ti≥99.5%，O≤0.18% | 高塑性，耐腐蝕性優 | 微創手術鉗、持針器 |
| α+β型鈦合金 | Ti-6Al-4V ELI（TC4 ELI） | Ti-6Al-4V（低間隙元素） | 高強度（≥860MPa），抗疲勞 | 骨科骨鑿、關節鏡器械 |
| β型鈦合金 | Ti-13Nb-13Zr | Ti-13Nb-13Zr | 低彈性模量，防應力集中 | 精細血管鑷、神經外科工具 |
| 表面改性鈦材 | TiN涂層鈦合金 | Ti-6Al-4V+氮化鈦涂層（3-5μm） | 硬度≥HV1500，耐磨性提升5倍 | 高頻電刀頭、吻合器刃口 |
三、性能參數對比
| 性能指標 | Ti-6Al-4V ELI | 316L不銹鋼 | 鈷鉻合金（CoCrMo） | 評估結論 |
| 密度（g/cm3） | 4.43 | 8.0 | 8.3 | 鈦?zhàn)钶p，操作更靈活 |
| 抗拉強度（MPa） | 860-900 | 520-750 | 900-1200 | 鈷鉻 > 鈦 > 不銹鋼 |
| 耐腐蝕性（生理鹽水） | 腐蝕速率≤0.001mm/yr | 0.01-0.05mm/yr | ≤0.005mm/yr | 鈦 > 鈷鉻 > 不銹鋼 |
| MRI兼容性 | 無磁，偽影極小 | 弱磁性，偽影明顯 | 無磁，偽影低 | 鈦與鈷鉻均優 |
四、執行標準
| 標準類型 | 國際標準 | 國內標準 | 核心要求 |
| 生物相容性 | ISO 10993-1:2018 | YY/T 0605.9-2016 | 細胞毒性、致敏性、植入反應測試合格 |
| 材料規范 | ASTM F136（Ti-6Al-4V ELI） | GB/T 13810-2017 | 氧含量≤0.13%，氮≤0.05% |
| 表面光潔度 | ISO 13485 | YY/T 0149-2006 | 器械接觸面Ra≤0.4μm，無毛刺 |
| 滅菌驗證 | ISO 17665-1 | GB 18278.1-2015 | 耐受≥1000次高溫高壓滅菌循環 |
五、加工工藝與關鍵技術
| 工藝步驟 | 技術要點 | 參數示例 | 質量保障措施 |
| 精密鍛造 | 等溫鍛（β相區變形） | 溫度930±10℃，應變速率0.01s?1 | 晶粒度≤ASTM 8級，組織均勻 |
| CNC精加工 | 五軸聯動加工（刀具：金剛石涂層） | 主軸轉速10,000rpm，進給速度2m/min | 尺寸精度±0.01mm，Ra≤0.2μm |
| 表面處理 | 微弧氧化（MAO）或氮化鈦涂層 | 電壓350V，涂層厚度3μm，硬度≥HV1500 | 耐腐蝕性提升5倍，耐磨壽命延長 |
| 滅菌處理 | 高壓蒸汽滅菌（濕熱） | 135℃/30min，壓力0.22MPa | 驗證器械無變形、腐蝕或性能衰減 |
六、典型應用場景與器械
| 手術類型 | 器械名稱 | 材料方案 | 性能要求 | 代表品牌 |
| 微創外科 | 腹腔鏡抓鉗 | Ti-6Al-4V ELI | 抗彎強度≥800MPa，重量≤50g | 強生Ethicon Ligasure? |
| 骨科 | 椎弓根螺釘起子 | Ti-13Nb-13Zr | 扭矩傳遞≥5N·m，防滑設計 | 美敦力Midas Rex?骨鉆 |
| 心血管 | 血管吻合器 | Ti-6Al-4V ELI+TiN涂層 | 刃口鋒利度保持≥500次切割 | 泰爾茂SURGIFLO?吻合器 |
| 神經外科 | 顯微剪刀 | Gr.1純鈦（鏡面拋光） | 尖端厚度≤0.1mm，無磁性干擾 | 蛇牌Aesculap?顯微器械 |
七、與其他材料的全生命周期對比
| 對比維度 | 鈦合金器械 | 不銹鋼器械 | 鈷鉻合金器械 | 結論 |
| 初期成本 | 高（單件成本$200-500） | 低（$50-150） | 中（$150-300） | 鈦成本最高，性能不可替代 |
| 使用壽命 | 10-15年（維護次數少） | 5-8年（易銹蝕需更換） | 8-12年（耐磨但笨重） | 鈦全生命周期成本更低 |
| 操作體驗 | 輕量化（減重40%），靈活 | 笨重，易疲勞 | 適中，但導熱性強 | 鈦顯著提升手術精度與效率 |
| 環保性 | 100%可回收 | 回收率80% | 回收率70% | 鈦符合綠色醫療趨勢 |
八、未來發展方向
| 技術方向 | 創新突破點 | 目標參數 | 應用前景 |
| 3D打印定制化 | 激光選區熔化（SLM）個性化器械 | 成形精度±0.05mm，孔隙率≤0.1% | 患者特異性手術工具 |
| 智能器械 | 鈦基集成傳感器（壓力/溫度反饋） | 實時數據精度±1%，無線傳輸距離≥5m | 機器人輔助手術系統 |
| 抗菌涂層 | 銀/銅納米粒子復合涂層 | 抗菌率≥99.9%，不影響生物相容性 | 感染高風險手術場景 |
| 可降解鈦合金 | Mg-Ti-Zn系臨時手術夾具 | 降解周期3-6個月，強度保持≥6周 | 微創內固定無需二次取出 |
九、核心挑戰與對策
| 挑戰 | 技術瓶頸 | 突破路徑 | 預期效果 |
| 加工成本高昂 | 鈦合金切削效率低（刀具磨損快） | 開發PCBN（聚晶立方氮化硼）刀具+微量潤滑技術 | 加工效率提升50%，成本降低30% |
| 復雜結構成形難 | 薄壁件（≤0.5mm）易變形 | 超精密電化學加工（ECM） | 壁厚精度±0.02mm，Ra≤0.1μm |
| 長期滅菌耐受性 | 反復高溫高壓導致涂層剝落 | 梯度氮化鈦-鈦復合涂層 | 耐滅菌循環≥5000次，無性能衰減 |
| 市場推廣阻力 | 醫療機構偏好傳統不銹鋼 | 臨床對比研究+全生命周期成本模型 | 2025年鈦器械市占率提升至25% |
總結
手術器械用鈦餅通過生物相容性與功能設計的深度融合，正在推動外科手術向精準化與微創化邁進。未來隨著3D打印與智能傳感技術的突破，鈦合金器械將實現個性化定制與術中實時反饋，預計2030年全球市場規模將突破50億美元。國內企業需突破精密加工瓶
