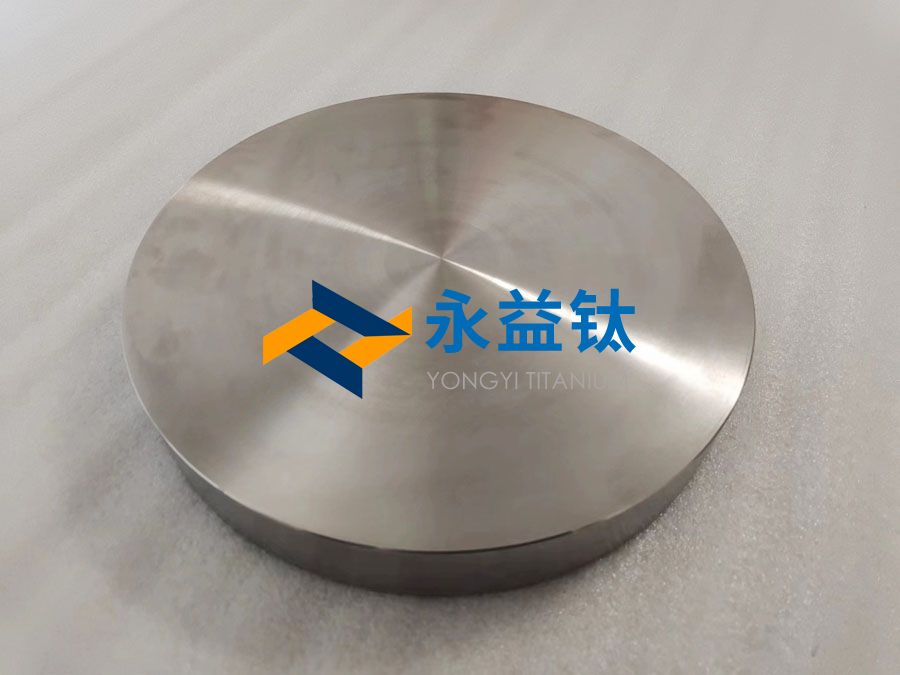

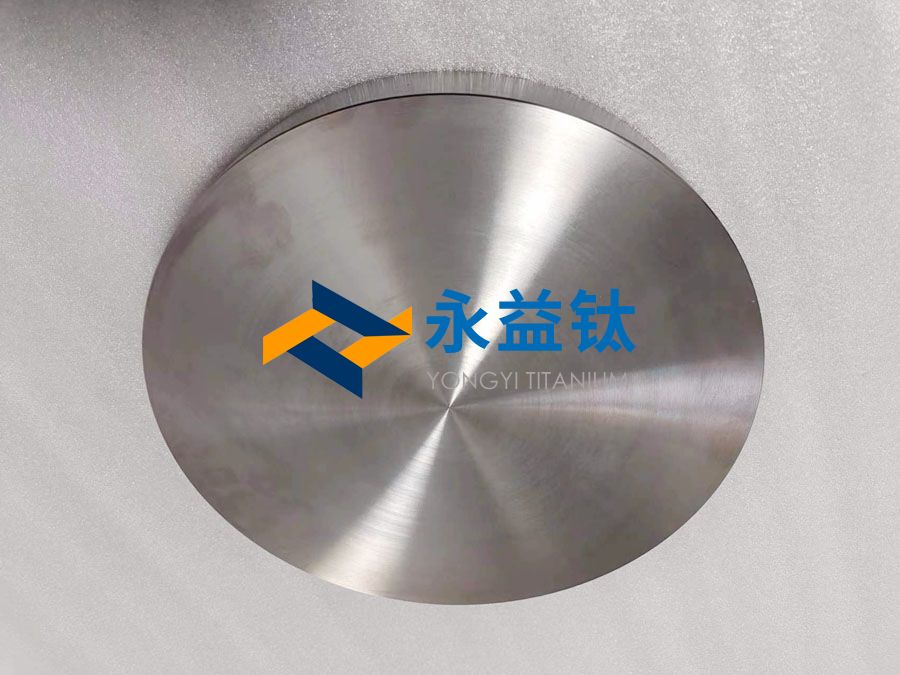

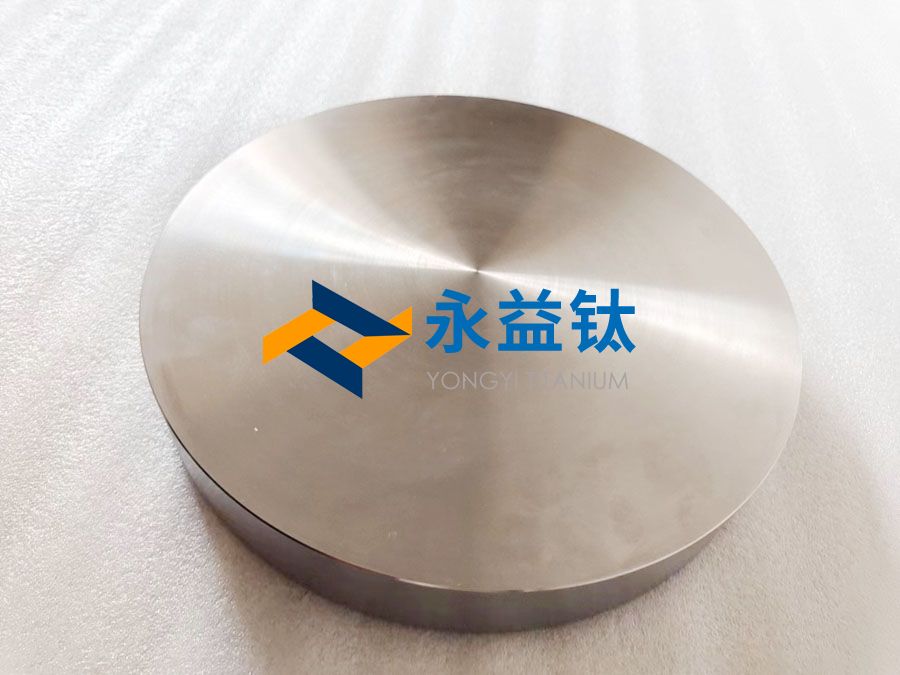

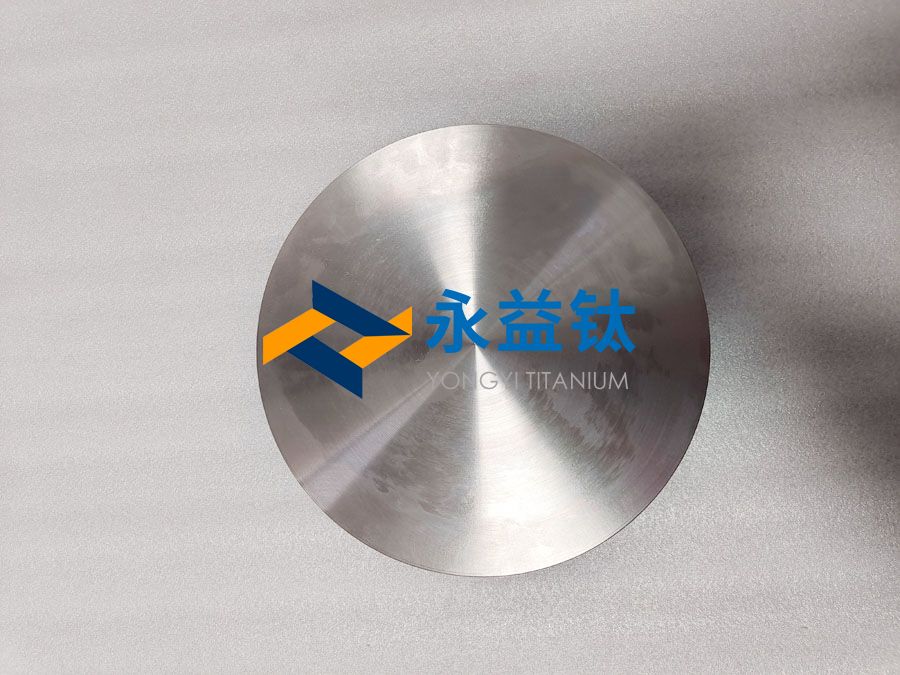

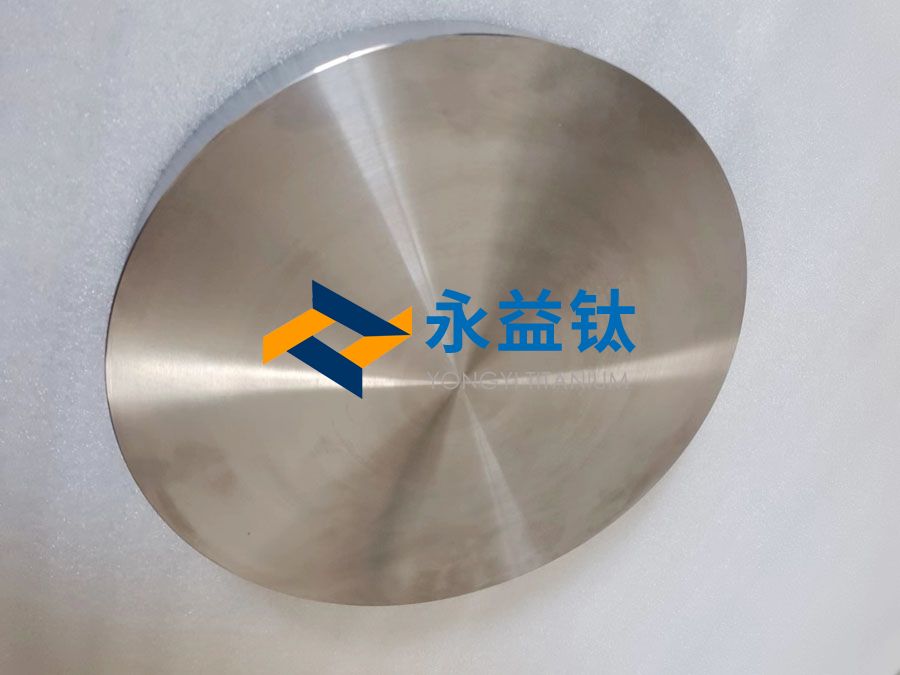

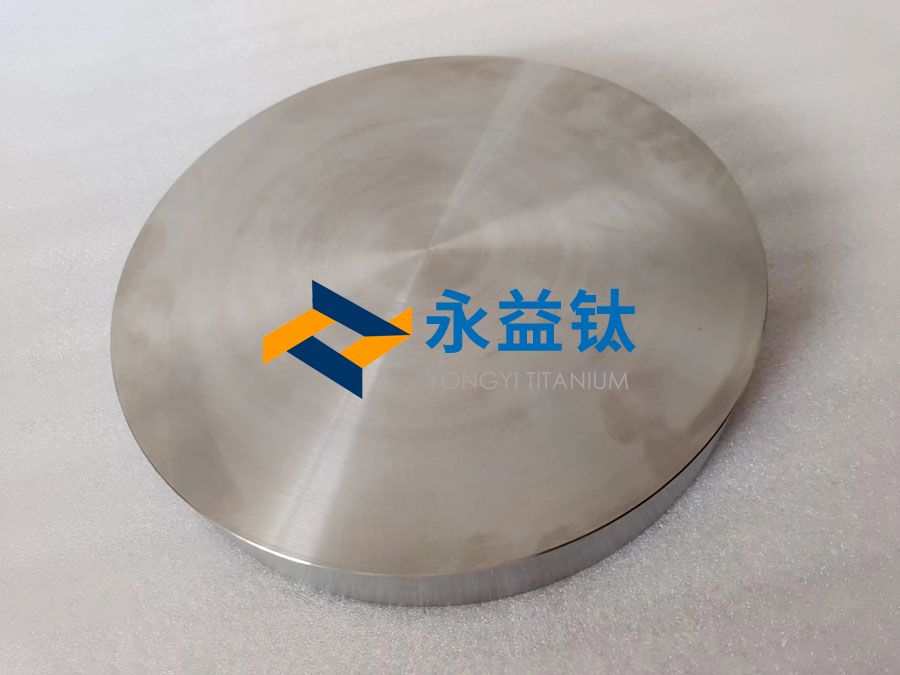

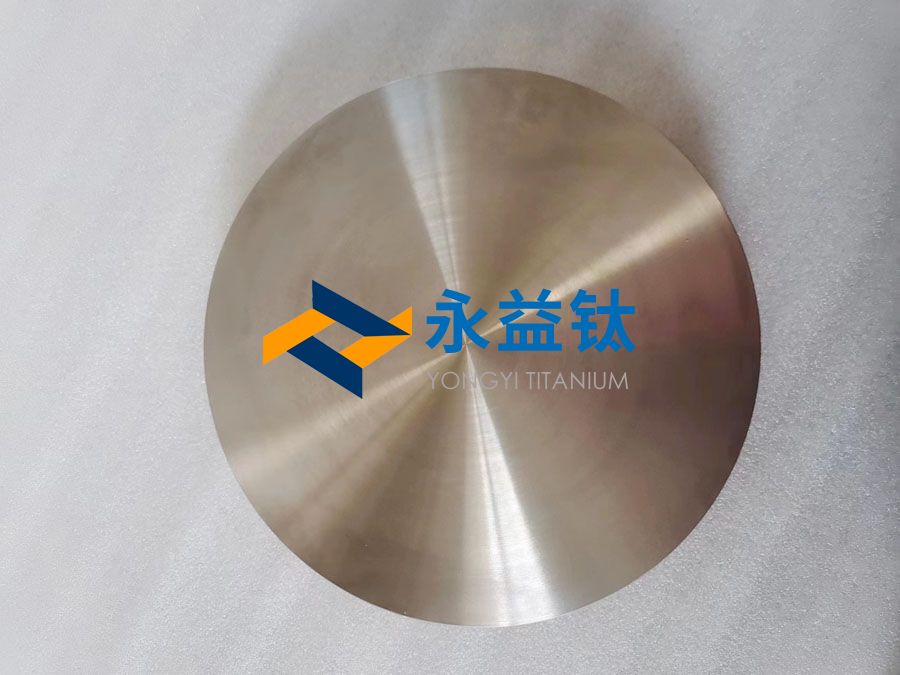

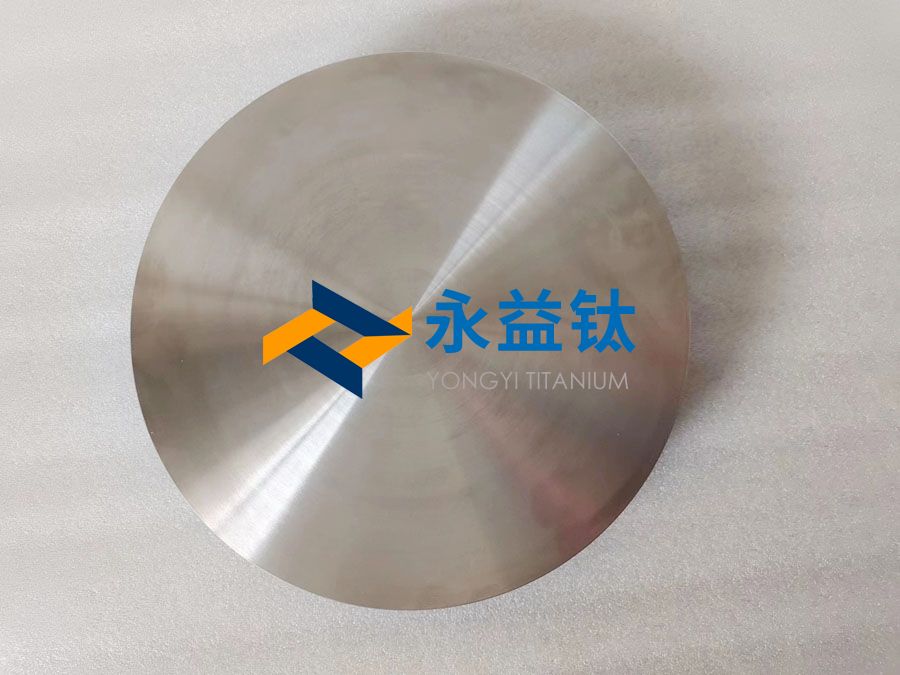

以下是能源化工領域用鈦餅（鍛件）的詳細技術解析，涵蓋其關鍵特性、應用場景及發展趨勢：
一、定義與核心需求
| 項目 | 描述 |
| 定義 | 用于能源化工設備的餅狀鈦合金鍛件，需耐受強腐蝕、高溫高壓及復雜介質環境。 |
| 核心需求 | 耐蝕性（尤其Cl?、H?S、酸性介質）、高溫強度（≤350℃）、長周期穩定性（≥20年）。 |
二、常用材質與合金體系
| 合金類型 | 典型牌號 | 成分（wt%） | 適用場景 |
| 工業純鈦 | TA2（Gr.2） | Ti≥99.2%，F(xiàn)e≤0.30%，O≤0.25% | 常壓腐蝕環境（如海水淡化） |
| 耐蝕鈦合金 | TA9（Ti-0.2Pd） | Ti-0.2Pd（Pd提升耐縫隙腐蝕能力） | 強酸介質（硫酸、鹽酸） |
| 高強度鈦合金 | TC4（Ti-6Al-4V） | Ti-6Al-4V | 高壓反應器法蘭、閥門 |
| 國外對標 | Gr.7（Ti-0.2Pd，美） | Ti-0.2Pd（ASTM B348） | 煉油廠加氫反應器內構件 |
三、性能優勢對比
| 性能指標 | 鈦餅（TA2/TC4） | 316L不銹鋼 | 哈氏合金C-276 | 適用性評估 |
| 耐Cl?腐蝕 | 耐受≥10,000 | ≤200（易點蝕） | ≤20,000 | 鈦 > 哈氏合金 > 不銹鋼 |
| 耐H?S腐蝕（MPa） | 耐受≤20 | ≤5（易氫脆） | ≤15 | 鈦 > 哈氏合金 > 不銹鋼 |
| 高溫強度（300℃） | 350 MPa | 200 MPa | 450 MPa | 哈氏合金 > 鈦 > 不銹鋼 |
| 密度（g/cm3） | 4.5 | 8.0 | 8.9 | 鈦輕量化優勢顯著 |
| 成本（萬元/噸） | 15-20 | 3-5 | 50-70 | 不銹鋼成本最低 |
四、執行標準
| 標準類型 | 國內標準 | 國際標準 | 核心要求 |
| 材料規范 | GB/T 16598-2013 | ASTM B381（美） | 工業純鈦鍛件化學成分、力學性能 |
| 耐腐蝕性測試 | NB/T 47011-2010 | NACE MR0175（美） | H?S環境應力腐蝕試驗（≥720h無裂紋） |
| 焊接驗收 | HG/T 3651-2014 | ASME BPVC Section IX | 焊縫耐蝕性≥母材90%，X射線檢測Ⅱ級合格 |
五、加工工藝與關鍵技術
| 工藝步驟 | 關鍵技術 | 參數示例 | 效果提升 |
| 熱成形 | 超塑性脹形 | 溫度750-800℃，壓力20-50MPa | 復雜內腔結構一次成形 |
| 表面處理 | 陽極氧化（微弧氧化） | 電壓300V，氧化層厚度10-20μm | 耐蝕性提升3倍，硬度HV≥800 |
| 焊接 | 惰性氣體保護焊（TIG） | 氬氣純度≥99.999%，線能量≤1.5kJ/mm | 焊縫強度≥母材95% |
| 耐蝕強化 | 鈀/釕涂層沉積 | 涂層厚度0.5-1μm，覆蓋率≥99% | 耐鹽酸腐蝕速率≤0.01mm/a |
六、典型應用領域與案例
| 應用領域 | 設備部件 | 合金牌號 | 工況條件 | 代表案例 |
| 煉油工業 | 加氫反應器內構件 | TA9（Ti-0.2Pd） | 溫度320℃、H?壓力15MPa、H?S濃度5% | 中石化鎮海煉化加氫裝置 |
| PTA化工 | 氧化反應器攪拌軸 | TC4 | 溫度280℃、醋酸+溴化物腐蝕 | 恒力石化200萬噸/年PTA項目 |
| 海上平臺 | 海水淡化泵葉輪 | TA2 | 海水Cl?濃度35,000ppm，流速5m/s | 中海油“深海一號”平臺 |
| 核電 | 冷卻系統管道法蘭 | Gr.7（Ti-0.2Pd） | 溫度200℃、硼酸溶液循環 | 華龍一號核電站二回路系統 |
| 氫能源 | 儲氫罐封頭 | TC4 | 壓力70MPa、氫氣滲透率≤1×10?12 mol/(m·s·Pa) | 國家電投高壓儲氫示范項目 |
七、與競材對比的經濟性分析
| 對比維度 | 鈦餅（TA2） | 雙相鋼2205 | 鎳基合金625 | 結論 |
| 初期成本（萬元/噸） | 15-20 | 8-10 | 50-60 | 不銹鋼最低，鈦居中 |
| 使用壽命（年） | 20-25 | 8-10 | 15-20 | 鈦壽命最長，綜合成本更低 |
| 維護周期（年） | 5-8（無需涂層） | 2-3（需定期防腐） | 3-5（局部修復） | 鈦維護成本降低60% |
| 報廢回收價值 | 廢鈦價≥新材30% | 廢鋼價≤新材10% | 廢鎳價≈新材50% | 鈦回收經濟性最優 |
八、未來發展方向
| 技術方向 | 研究重點 | 目標參數 | 潛在應用 |
| 極端環境適配 | Ti-Mo-Ni系耐高溫鹽酸合金 | 耐120℃濃鹽酸（濃度≥30%），腐蝕率≤0.1mm/a | 煤化工酸性反應器 |
| 復合材料 | 鈦/石墨烯層狀結構 | 導熱系數提升50%，強度≥800MPa | 高效換熱器管板 |
| 增材制造 | 激光沉積成形（LDED） | 成形效率≥200cm3/h，成本降低40% | 復雜流道閥門一體化制造 |
| 氫能專用 | 抗氫脆β鈦合金（Ti-3Al-8V-6Cr-4Mo-4Zr） | 氫滲透率≤1×10?13 mol/(m·s·Pa) | 70MPa車載儲氫罐 |
| 智能化監測 | 嵌入式腐蝕傳感器 | 實時監測精度±0.01mm腐蝕深度 | 深海油氣管道壽命預測 |
九、核心挑戰與解決方案
| 挑戰 | 解決方案 | 預期效果 |
| 高溫高壓氫環境氫脆 | 開發低間隙元素鈦合金（O≤0.12%，N≤0.03%） | 氫脆敏感性降低70% |
| 復雜介質局部腐蝕 | 激光熔覆Ta/W耐蝕涂層 | 耐濃硫酸腐蝕速率≤0.005mm/a |
| 大尺寸鍛件成本高 | 近凈成形+短流程制備（粉末冶金+旋鍛） | 材料利用率從40%提升至75%，成本降30% |
| 焊接區耐蝕性下降 | 電子束焊接+原位退火 | 焊縫耐蝕性恢復至母材98% |
總結
能源化工用鈦餅憑借不可替代的耐蝕性與輕量化優勢，在煉油、PTA、核電等領域逐步替代不銹鋼與鎳基合金。未來隨著氫能、深海開發等新興需求，高性能鈦合金與智能化制造技術將推動其成本下降與應用邊界擴展，預計2030年全球能源化工鈦材市場規模將突破50億美元，中國占比有望超過35%。
