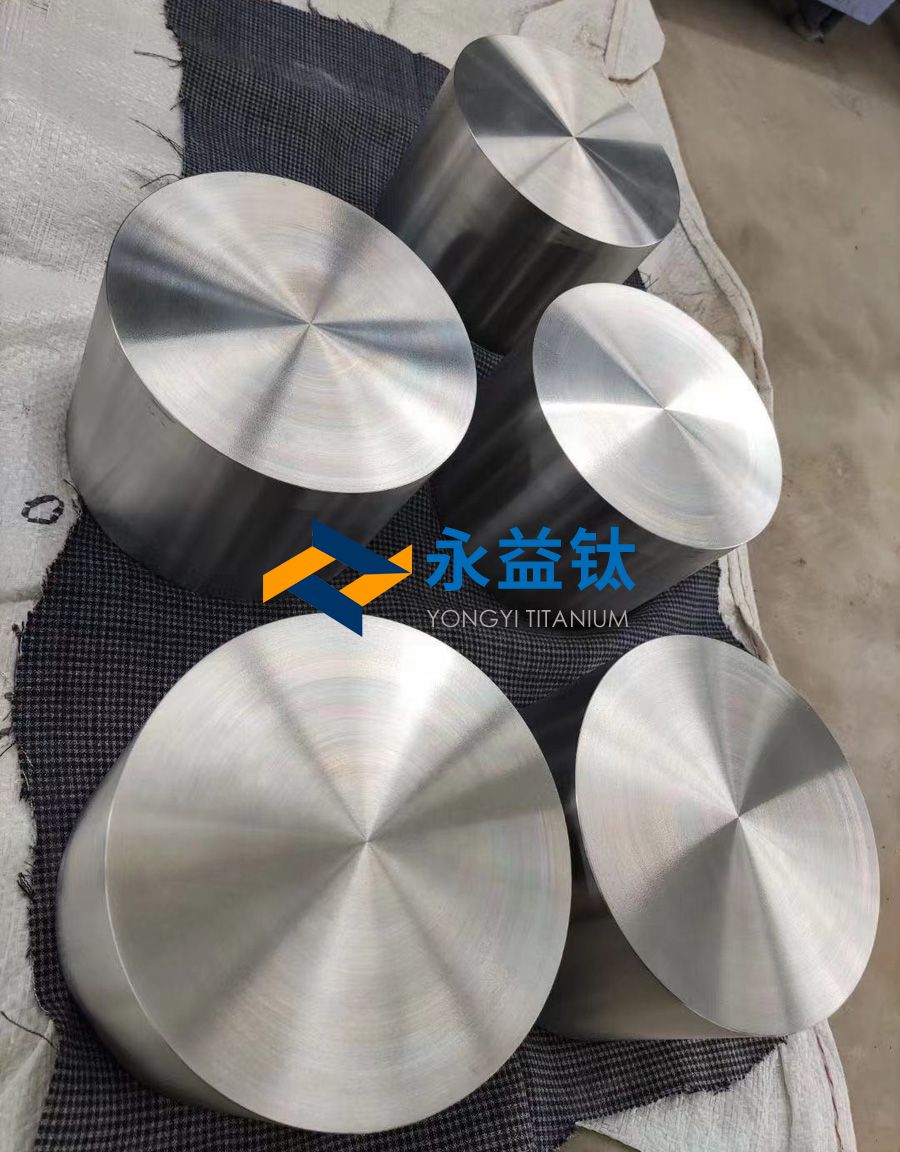

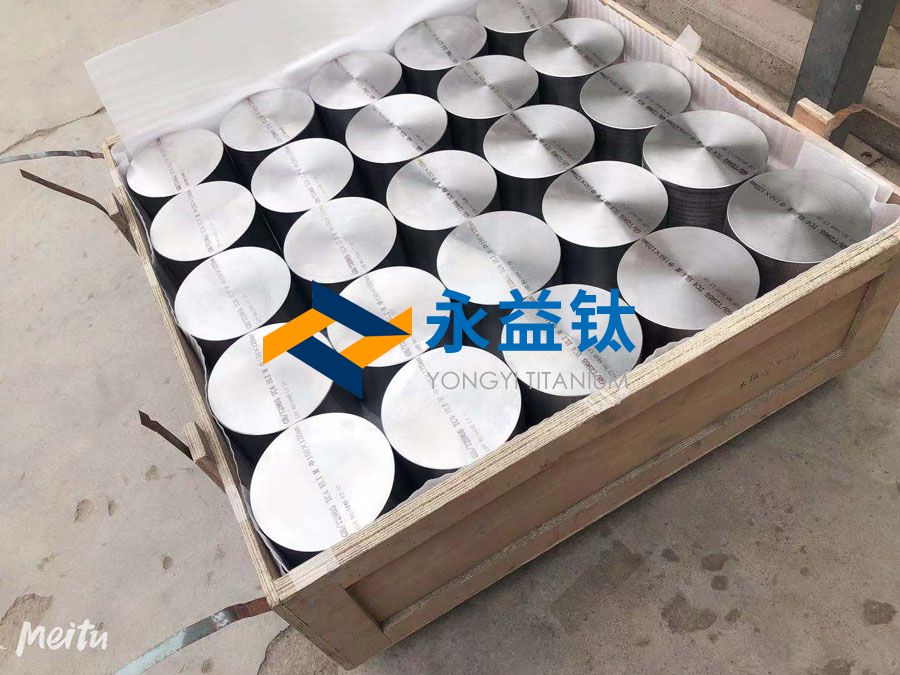

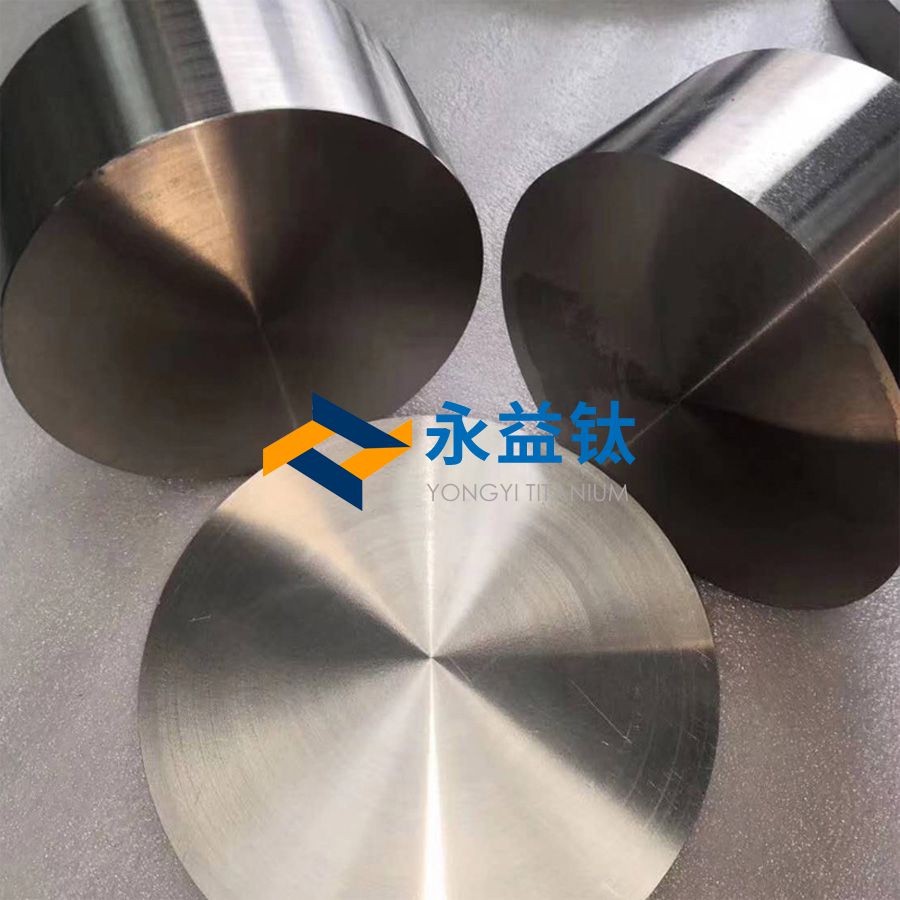

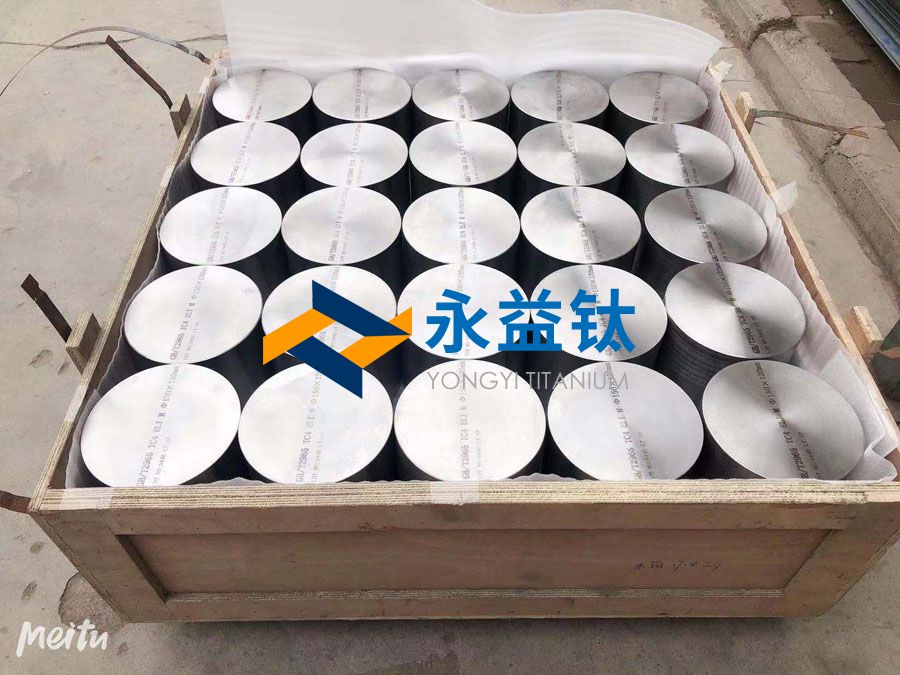

鈦合金鍛件（鈦餅）憑借卓越的耐腐蝕性與高強輕量化特性，成為苛刻工況閥門（如化工、核電、深海）的核心材料。以下從多維度解析其技術特性及發展方向：
一、定義與核心需求
| 項目 | 描述 |
| 定義 | 通過鍛造工藝成形的鈦合金閥門組件（如閥體、閥蓋、閥桿），用于極端腐蝕、高壓或高溫介質控制。 |
| 核心需求 | 耐蝕性（耐Cl?、H?S、強酸）、密封性（泄漏率≤10?? mbar·L/s）、抗沖蝕（流速≥30m/s）。 |
二、常用材質與合金體系
| 合金類型 | 典型牌號 | 成分（wt%） | 適用場景 | 國際對標 |
| 工業純鈦 | TA2（Gr.2） | Ti≥99.2%，F(xiàn)e≤0.30%，O≤0.25% | 海水閥門、低壓球閥 | Gr.2（ASTM B381） |
| 耐蝕鈦合金 | TA9（Ti-0.2Pd） | Ti-0.2Pd | 強酸介質截止閥（硫酸、鹽酸） | Gr.7（Ti-0.2Pd，ASTM B348） |
| 高強度鈦合金 | TC4（Ti-6Al-4V） | Ti-6Al-4V | 高壓閘閥閥桿、深海球閥 | Ti-6Al-4V（AMS 4928） |
| 新型合金 | Ti-3Al-2.5V | Ti-3Al-2.5V | 輕量化蝶閥（航空燃油系統） | Gr.9（ASTM B381） |
三、性能優勢對比
| 性能指標 | 鈦餅（TA9/TC4） | 316L不銹鋼 | 哈氏合金C-276 | 評估結論 |
| 耐Cl?腐蝕（35%鹽水） | 無點蝕（20年） | 3-5年點蝕穿孔 | 15-20年局部腐蝕 | 鈦 > 哈氏合金 > 不銹鋼 |
| 抗拉強度（MPa） | TA9: 450-600 TC4: 900-1100 | 520-750 | 800-1000 | TC4 > 哈氏合金 > 不銹鋼 |
| 密度（g/cm3） | 4.5（TA9） | 8.0 | 8.9 | 鈦輕量化優勢顯著 |
| 耐氫脆性 | 無氫脆（H?壓力≥20MPa） | 嚴重氫脆（≥5MPa） | 輕微氫脆（≥15MPa） | 鈦 > 哈氏合金 > 不銹鋼 |
四、執行標準
| 標準類型 | 國內標準 | 國際標準 | 核心要求 |
| 材料規范 | GB/T 3620.1-2016 | ASTM B381（美） | 化學成分偏差≤±0.5%，氫含量≤0.015% |
| 耐壓測試 | GB/T 13927-2018 | API 598（美） | 密封試驗壓力≥1.1倍公稱壓力，保壓30min無泄漏 |
| 耐蝕性認證 | HG/T 3651-2014 | NACE MR0175（美） | H?S環境下應力腐蝕試驗≥720h無裂紋 |
五、加工工藝與關鍵技術
| 工藝步驟 | 關鍵技術 | 參數示例 | 效果提升 |
| 精密鍛造 | 等溫鍛（β相區變形） | 溫度920-950℃，應變速率0.01s?1 | 晶粒度≤10μm，力學性能均勻 |
| 表面處理 | 微弧氧化（MAO） | 電壓400V，氧化層厚度10-15μm | 耐沖蝕性提升3倍 |
| 密封面加工 | 超精磨削（Ra≤0.2μm） | 砂輪粒度3000#，進給量0.5μm/pass | 泄漏率降低至≤10?? mbar·L/s |
| 焊接技術 | 真空電子束焊（EBW） | 真空度≤5×10?3Pa，焊接速度1.5m/min | 焊縫強度≥母材95% |
六、典型應用領域與案例
| 閥門類型 | 應用場景 | 合金牌號 | 性能要求 | 代表案例 |
| 化工球閥 | 硫酸輸送管線（濃度≥98%） | TA9（Ti-0.2Pd） | 耐濃硫酸腐蝕速率≤0.01mm/a | 巴斯夫湛江一體化基地 |
| 核電閘閥 | 一回路冷卻系統 | TC4 | 耐350℃高溫，抗輻照脆化 | 華龍一號核電站主蒸汽隔離閥 |
| 深海截止閥 | 3000m水下采油樹 | Gr.29（Ti-0.05Pd） | 耐700bar水壓，零泄漏 | 挪威Johan Sverdrup油田 |
| LNG低溫閥 | -162℃液化天然氣管路 | Ti-3Al-2.5V | 低溫沖擊功≥50J（-196℃） | 澳大利亞Ichthys LNG項目 |
七、與其他閥門材料的對比
| 對比維度 | 鈦餅（TA9/TC4） | 雙相鋼2507 | 蒙乃爾合金K500 | 結論 |
| 耐蝕性 | 全壽期免維護 | 需犧牲陽極保護 | 需定期防腐涂層 | 鈦 > 蒙乃爾 > 雙相鋼 |
| 成本（萬元/噸） | 15-20 | 10-12 | 40-50 | 雙相鋼最低，鈦綜合成本更優 |
| 維護周期 | ≥15年無需維護 | 3-5年更換密封件 | 5-8年修復腐蝕點 | 鈦全生命周期成本降低50% |
| 環保性 | 100%可回收 | 回收率85% | 回收率70% | 鈦符合綠色制造趨勢 |
八、未來發展方向
| 技術方向 | 研究重點 | 目標參數 | 潛在應用 |
| 超耐蝕合金 | Ti-Mo-Ni系合金（耐沸騰鹽酸） | 耐30%沸騰鹽酸（120℃），腐蝕率≤0.1mm/a | 煤化工高溫酸閥 |
| 3D打印 | 激光選區熔化（SLM）一體化閥體 | 致密度≥99.5%，成本降低40% | 復雜流道控制閥 |
| 智能閥門 | 鈦基嵌入式壓力/溫度傳感器 | 監測精度±0.1%，耐壓≥100MPa | 數字化工廠智能調控系統 |
| 深海極端環境 | 鈦-陶瓷復合密封面（耐萬米水壓） | 密封面硬度≥HV1500，耐磨損提升5倍 | 全海深載人潛水器配套閥門 |
| 低成本化 | 鈦-鋼復合鍛造（爆炸焊接+熱軋） | 界面強度≥300MPa，成本降低50% | 中低壓工業閥門普及化 |
九、核心挑戰與解決方案
| 挑戰 | 解決方案 | 預期效果 |
| 高成本制約普及 | 廢鈦重熔精煉（電子束冷床爐） | 材料成本降低30%，純度≥99.9% |
| 高速流體沖蝕 | 表面激光熔覆WC-Co涂層 | 耐沖蝕壽命延長5倍 |
| 高溫氧化失效 | 滲鋁/滲硅表面改性 | 800℃氧化速率≤0.1mg/cm2·h |
| 異種材料連接泄漏 | 摩擦焊（Ti-鋼過渡接頭） | 接頭強度≥母材80%，泄漏率≤10?? mbar·L/s |
總結
閥門用鈦餅通過耐蝕性與可靠性優勢，在化工、核電、深海等高端領域逐步替代傳統材料。未來3D打印與智能集成技術將推動其向定制化、數字化方向發展，預計到2030年全球閥門鈦材市場規模將達12億美元，中國因化工升級與深海開發占比超35%。技術突破重點在于極端環境適配與規?；当荆苿逾侀y門從“特種需求”邁向“工業普惠”。
